| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 200 ensembles |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Taille: | Personnalisé | Traitement thermique: | Carburation |
|---|---|---|---|
| Technologie de traitement: | Machinerie à cnc | À engrenages: | Pignon droit |
| Le type: | Arbre d'engrenage hélicoïdal | fabrication: | Fraisage de vitesse |
| Mettre en évidence: | Arbre d'engrenage de transmission pour machines lourdes,Arbre d'engrenage de transmission pour applications aérospatiales,Arbre d'engrenage de transmission sur mesure |
||

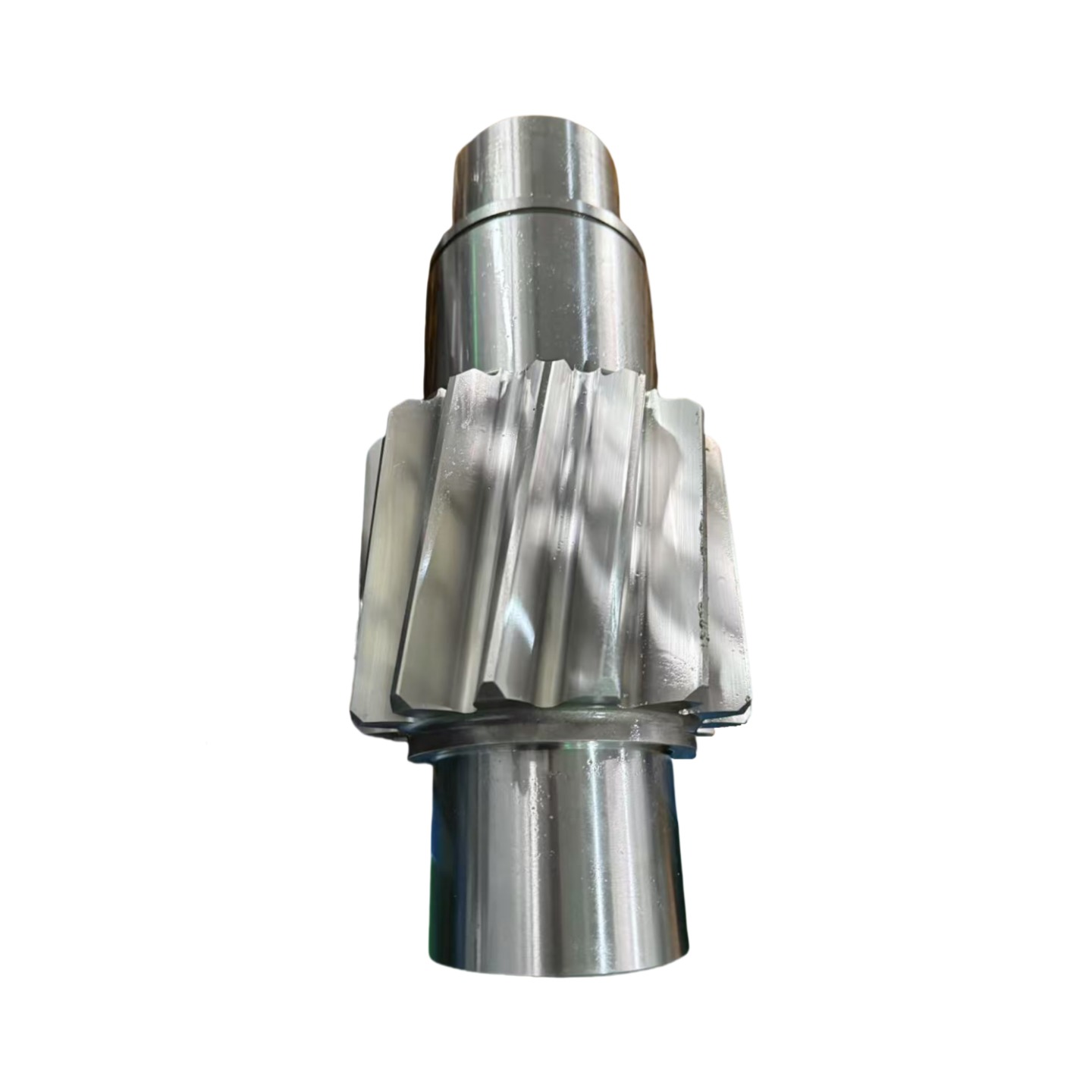

1) Descriptions des arbres de transmission
Pièces d'arbre fabriquées en acier allié à haute résistance ou en matériaux spéciaux, assurant à la fois la fonction de transmission des engrenages et le support de l'arbre.
2) Caractéristiques de Arbre de transmission
a) Résistance à l'usure : Le traitement thermique de surface (par exemple, la cémentation et la trempe) prolonge la durée de vie.
b) Résistance à la fatigue : Bonne ténacité du matériau pour s'adapter aux charges cycliques.
c) Légèreté : Des alliages de titane ou des matériaux composites sont utilisés dans certains cas.
3) Principe de fonctionnement de Arbre de transmission
La puissance est transmise en utilisant les contraintes de contact sur les surfaces des dents d'engrenage, et les propriétés du matériau garantissent un fonctionnement stable à long terme.
4) Application de Arbre de transmission
Aérospatiale, moteurs automobiles, machines lourdes et autres domaines à forte charge.
| Produits | Arbre de transmission |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Gleason |
| Engrenage Dents Fabrication | Rectification d'engrenages |
| Rectification des dents d'engrenage | √ |
| Module (M) | Personnalisé |
| Nombre de dents (Z) | Personnalisé |
| Angle de pression (α) | Personnalisé |
| Angle d'hélice | Personnalisé |
| Classe de précision | ISO 6 Grade |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62HRC |
| COMPARAISON DES QUALITÉS DE CODE D'ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
