| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 200 ensembles |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Technologie de traitement: | Machinerie à cnc | Dureté: | Personnalisé |
|---|---|---|---|
| Profil des dents: | À hélice | Finition de surface: | le polissage |
| Diamètre: | Personnalisé | Utilisation: | Transmission de puissance |
| Traitement thermique: | Éteindre et tempérer | ||
| Mettre en évidence: | L'axe des engrenages 62HRC,Arbre de l'engrenage de meulage |
||

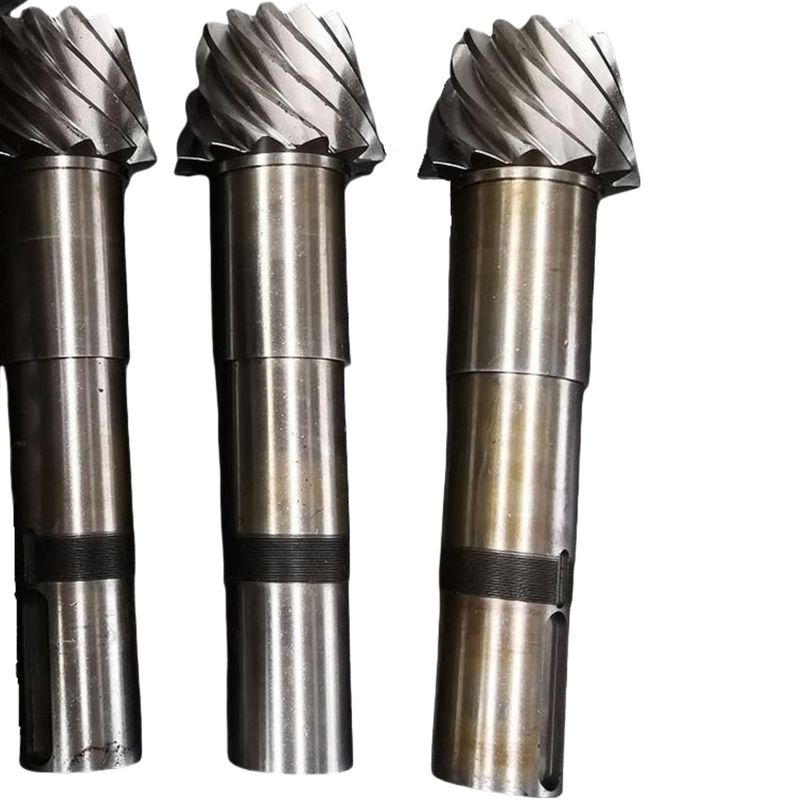

1) Description de l'arbre de transmission
L'arbre de l'engrenage de transmission est le composant principal pour la transmission de la puissance et du couple dans le système de transmission mécanique,
qui est généralement assemblé en intégrant ou en séparant le corps de l'arbre et les engrenages.
2) Caractéristiques duArbre des engrenages
a) Les produitsAdaptation de haute précision: les engrenages et les arbres sont traités avec une grande précision pour assurer une transmission en douceur.
b) LesStructure compacte: une conception intégrée peut réduire l'occupation de l'espace.
c) LesCapacité de charge élevée: adaptée aux scénarios de couple élevé.
3) Principe de fonctionnementArbre des engrenages
Le mouvement rotatif de l'arbre d'entrée est transmis à l'arbre de sortie par le biais d'un maillage d'engrenages, ce qui permet la conversion de la vitesse et du couple.
4) L'application deArbre des engrenages
Largement utilisé dans les boîtes de vitesses, réducteurs, machines-outils et autres machines de précision.
| Produits | Arbre des engrenages |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Je ne sais pas. |
| ÉquipementLes dentsProduits manufacturés | Le broyage des engins |
| Dentissage à l'équipement | √ |
| Module (M) | La coutume |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | La coutume |
| Angle de plomb | La coutume |
| Grade de précision | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
