| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 1 séries |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Processus de fabrication: | Frénage des dents d'engrenage | Taille: | Disponible en différentes tailles |
|---|---|---|---|
| Le type: | vitesse cylindrique | Angle de la hélice: | 25° |
| fabrication: | Formation des engrenages | Angle de pression: | 20 degrés |
| Mettre en évidence: | engrenages standardisés à os de hareng,Machine-outil engrenages à harengs,Les engrenages pour véhicules automobiles |
||

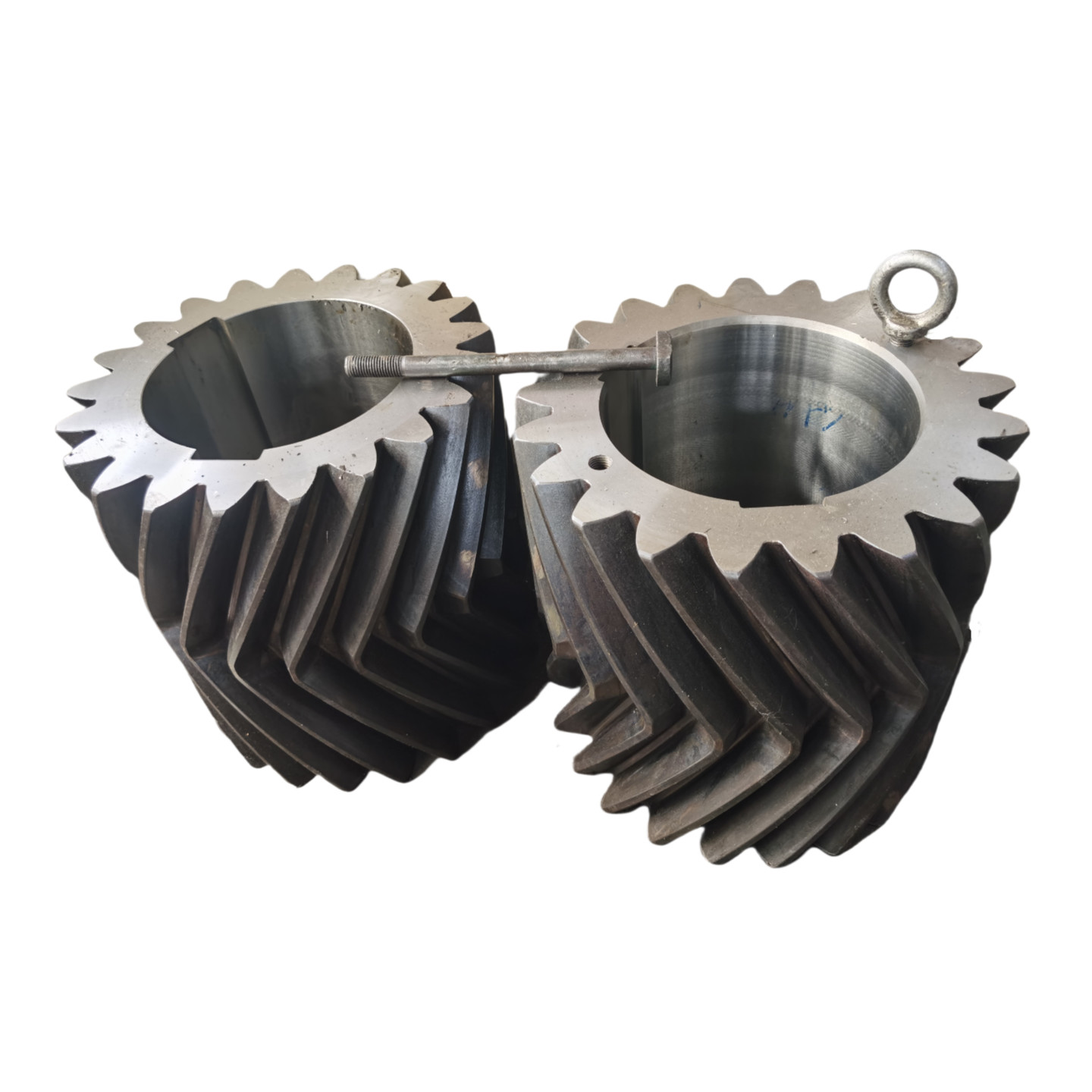

L'engrenage en chevrons est produit par une série de processus de fabrication précis tels que la coupe,
le forgeage et le traitement thermique, avec des engrenages présentant des profils de dents en chevrons.
La précision de fabrication de cet engrenage a un impact significatif sur ses performances de transmission.
Le processus de fabrication est complexe et nécessite des équipements de traitement de haute précision
et une technologie spécialisée ; le traitement de la forme des dents doit contrôler strictement la précision
pour assurer la qualité d'engrènement des engrenages ; le processus de fabrication implique de multiples procédures,
y compris la fabrication de l'ébauche, le traitement de la forme des dents, le traitement thermique et le traitement de surface, etc.
3) Avantage de l'engrenage en chevrons
Le processus de fabrication précis garantit que les engrenages ont une grande précision,
améliorant ainsi l'efficacité et la stabilité de la transmission ; les technologies de fabrication avancées
permettent le traitement de structures complexes, répondant aux exigences des conditions de travail spéciales ;
les procédures de fabrication standardisées garantissent la cohérence de la qualité des produits.
4) Application de l'engrenage en chevrons
Dans l'industrie automobile, les engrenages en chevrons de haute précision sont utilisés dans les transmissions automatiques pour
améliorer la douceur du changement de vitesse ; dans le secteur de la fabrication de machines-outils,
les engrenages en chevrons de haute qualité garantissent la haute précision de la transmission pour les machines-outils.
| Produits | Engrenage en chevrons |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Engrenage cylindrique |
| Fabrication des dents d'engrenage | Fraisage d'engrenage |
| Rectification des dents d'engrenage | √ |
| Module (M) | 12 |
| Nombre de dents (Z) | Personnalisé |
| Angle de pression (α) | 20° |
| Angle d'hélice (β) | Personnalisé |
| Classe de précision des dents | Grade ISO 8-9 |
| Traitement thermique | Trempe et revenu |
| Dureté de surface | 230-260 HB |
| COMPARAISON DES QUALITÉS DE CODE ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
