| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 2 séries |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Technologie de traitement: | Machinerie à cnc | Couche de dureté: | 0.5-0.8 millimètre |
|---|---|---|---|
| Taille: | Personnalisé | Traitement de surface: | Traitement thermique |
| Grade de qualité: | Catégorie d'OIN 6 | Les dents d'engrenage numérotent: | 24 |
| Mettre en évidence: | arbre d'engrenage de haute précision,Axe d'engrenage de transmission,L'arbre de transmission est précis |
||
(1)Descriptions de l'arbre de transmission

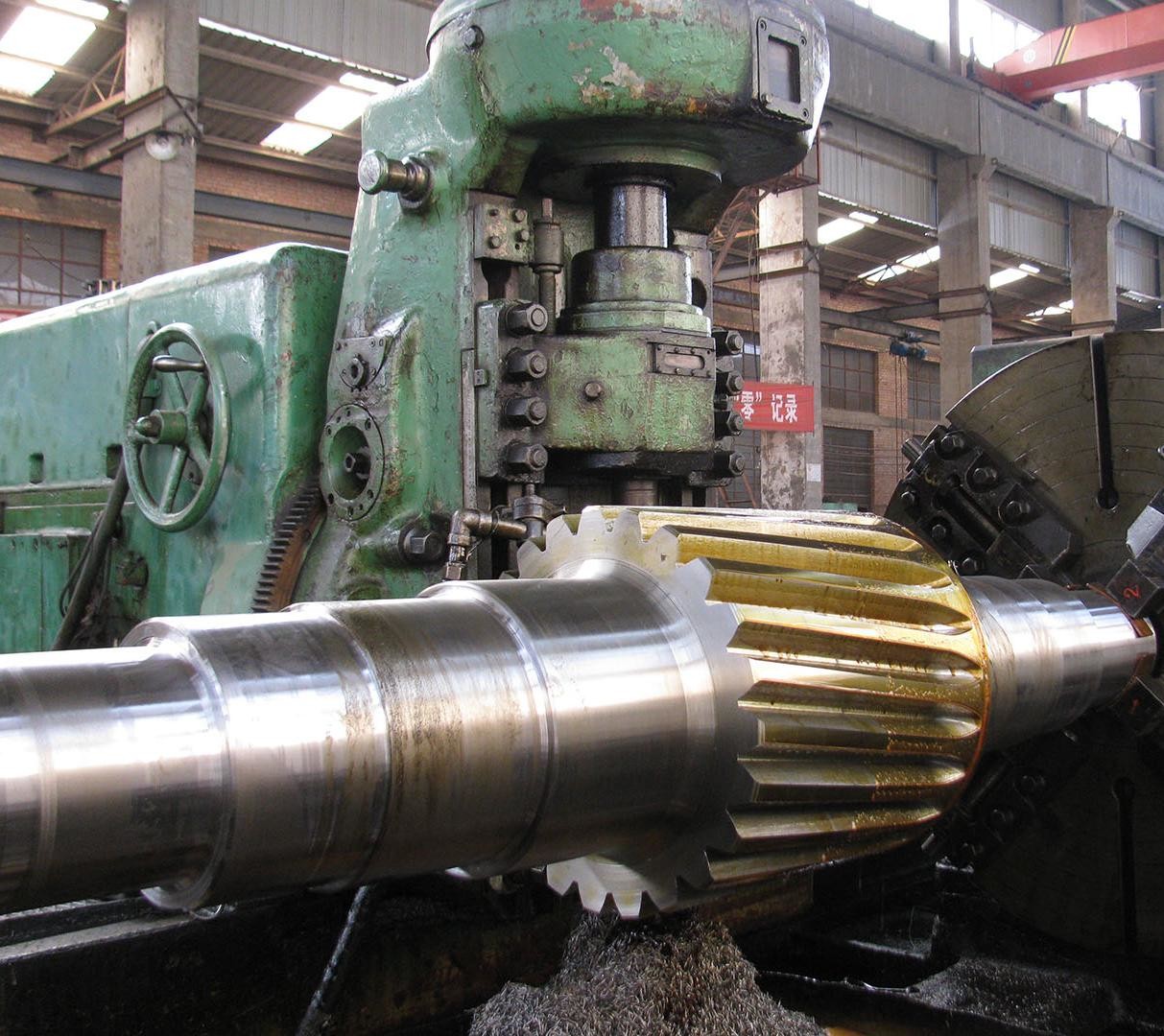

L'arbre d'engrenage de transmission est un composant mécanique clé utilisé pour transmettre la puissance de rotation et changer la vitesse de rotation ou le couple.
Il est généralement réalisé par une conception intégrée des engrenages et des arbres ou par un assemblage précis.
Ce composant est largement appliqué dans divers domaines tels que les équipements mécaniques, les automobiles et les systèmes de transmission industriels,
et peut effectuer efficacement des tâches telles que la transmission de puissance, le changement de vitesse et la conversion de direction.
(2) Caractéristiques de l'arbre de transmission
a) Transmission efficace: la transmission à treillis a un rendement élevé, atteignant généralement plus de 95%, réduisant considérablement les pertes d'énergie.
b) Structure compacte: l'intégration des engrenages et des arbres ou une coopération étroite entre eux économise efficacement de l'espace d'installation.
c) Capacité de support élevée: grâce à l'optimisation de la conception du profil de la dent et à la sélection de matériaux de haute performance, il peut résister à un couple élevé et à des charges d'impact.
d) Changement de vitesse flexible: en utilisant différentes combinaisons d'engrenages, il peut régler avec précision la vitesse de rotation et le couple, adapté à divers scénarios de réducteur.
(3)Avantages de l'arbre de transmission
a) Durabilité: utilisation d'acier allié de haute qualité (comme le 20CrMnTi) et combinaison avec des procédés de traitement thermique.
b) Haute précision: la technologie de traitement de contrôle numérique moderne assure la précision de la forme de l'engrenage, réduisant considérablement les erreurs de transmission.
c) Maintenance simple: la conception standardisée facilite le remplacement et les exigences claires en matière de lubrification simplifient le processus de maintenance quotidienne.
d) Multifonctionnalité: Convient pour différents systèmes de transport, avec de larges scénarios d'application.
| Produits | Arbre des engrenages |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Je ne sais pas. |
| ÉquipementLes dentsProduits manufacturés | Le broyage des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 6 |
| Nombre de dents (Z) | 21 |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
