| Place of Origin: | CHINA |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 2 séries |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Gear Teeth Number: | 24 | Taille: | Personnalisé |
|---|---|---|---|
| À engrenages: | Pignon droit | Application: | Transmission System |
| Manufacture: | Gear Hobbing | Heat Treatment: | Quenching and Tempering |
| Accuracy: | ISO 8 Grade | ||
| Mettre en évidence: | Arbre d'engrenage de transmission à grande vitesse,Arbre d'engrenage de transmission aérospatiale,Systèmes aéronautiques Arbre de transmission |
||

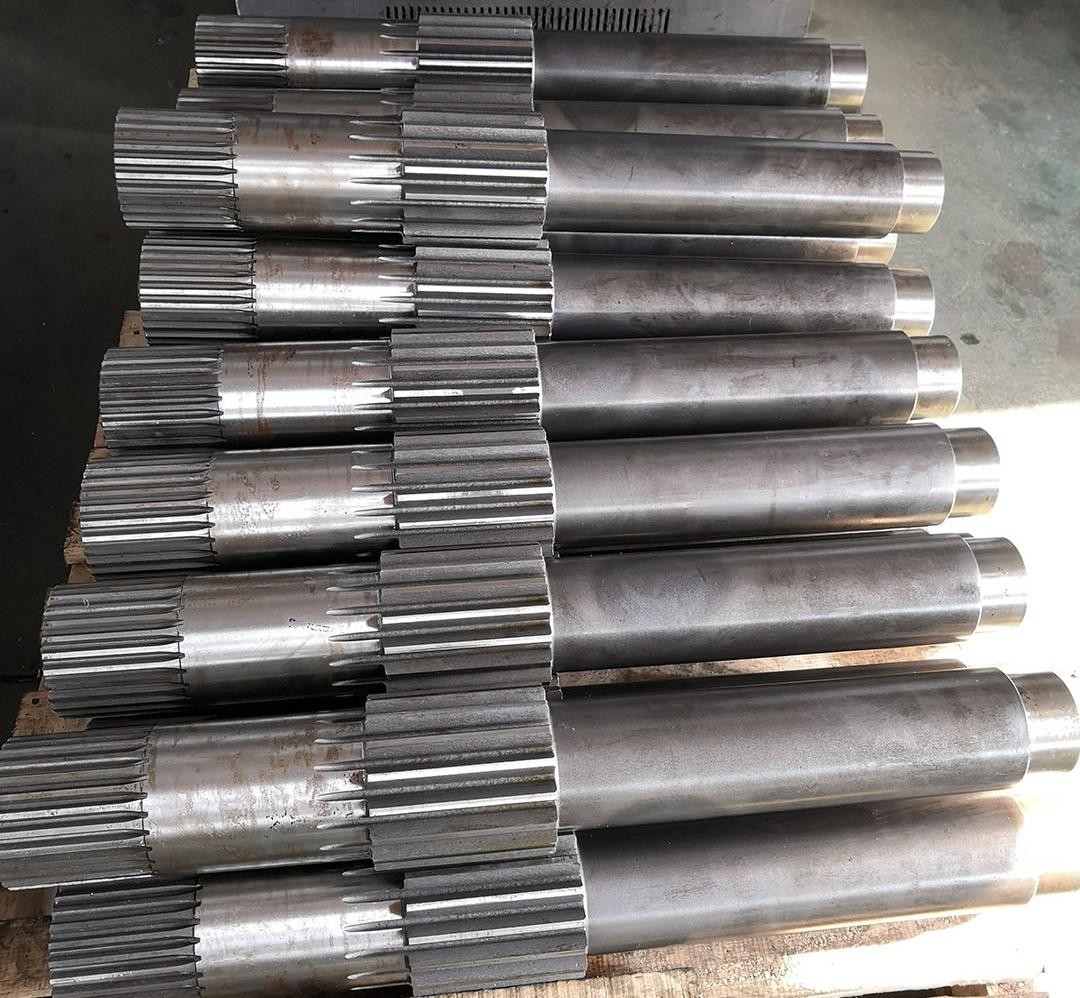

1)Descriptions de l'arbre de transmission
L'arbre d'engrenage de transmission est un composant intégré de transmission où le profil de la dent d'engrenage est directement usiné sur le corps de l'arbre.Il peut être classé en différents types tels que les dents droitesLa conception structurelle de ce composant doit tenir compte de tous les paramètres clés tels que le rapport de transmission, le couple et la vitesse de rotation.
2)Avantages de l'arbre de transmission
a) L'efficacité de transmission est aussi élevée que 9899%
b) Peut supporter un couple compris entre 1000 et 10 000 N·m.
c) La vitesse de rotation maximale peut atteindre 5000 à 10000 tr/min.
La durée de vie est prolongée de 30 à 50% par rapport à la conception séparée.
3)Applications de l'arbre de transmission
a) Système d'entraînement du transport ferroviaire
b) Dispositif de propulsion maritime
c) Transmission de puissance des machines minières
d) Systèmes de transmission aérospatiaux et aéronautiques
| Produits | Arbre des engrenages |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Je ne sais pas. |
| ÉquipementLes dentsProduits manufacturés | Le broyage des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 6 |
| Nombre de dents (Z) | 21 |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
