| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Certification: | QC |
| Numéro de modèle: | Pour l'utilisation dans les machines de traitement des déchets |
| Quantité de commande min: | 5 PCS |
| Prix: | $300/ Piece |
| Détails d'emballage: | caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| À engrenages: | Je ne sais pas. | Angle fonctionnant: | 90° |
|---|---|---|---|
| Type de fabrication: | Fraisage de vitesse | Réglage des engins: | - Oui, oui. |
| DP: | 5 | Largeur de vitesse: | 125 mm |
| Mettre en évidence: | AISI 8620 engrenages à bouscule en spirale,Appareillage à bille en spirale pour la coupe des dents,Armature à billes en acier allié |
||

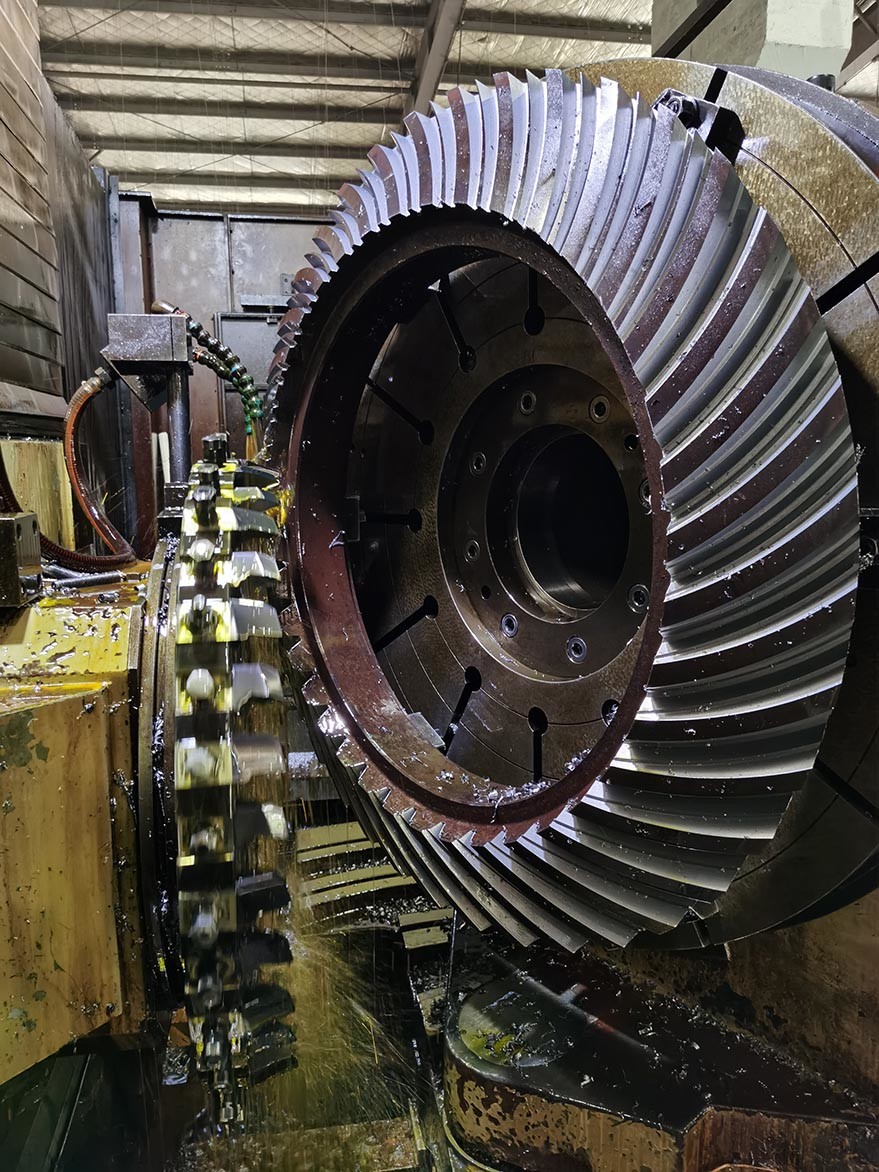

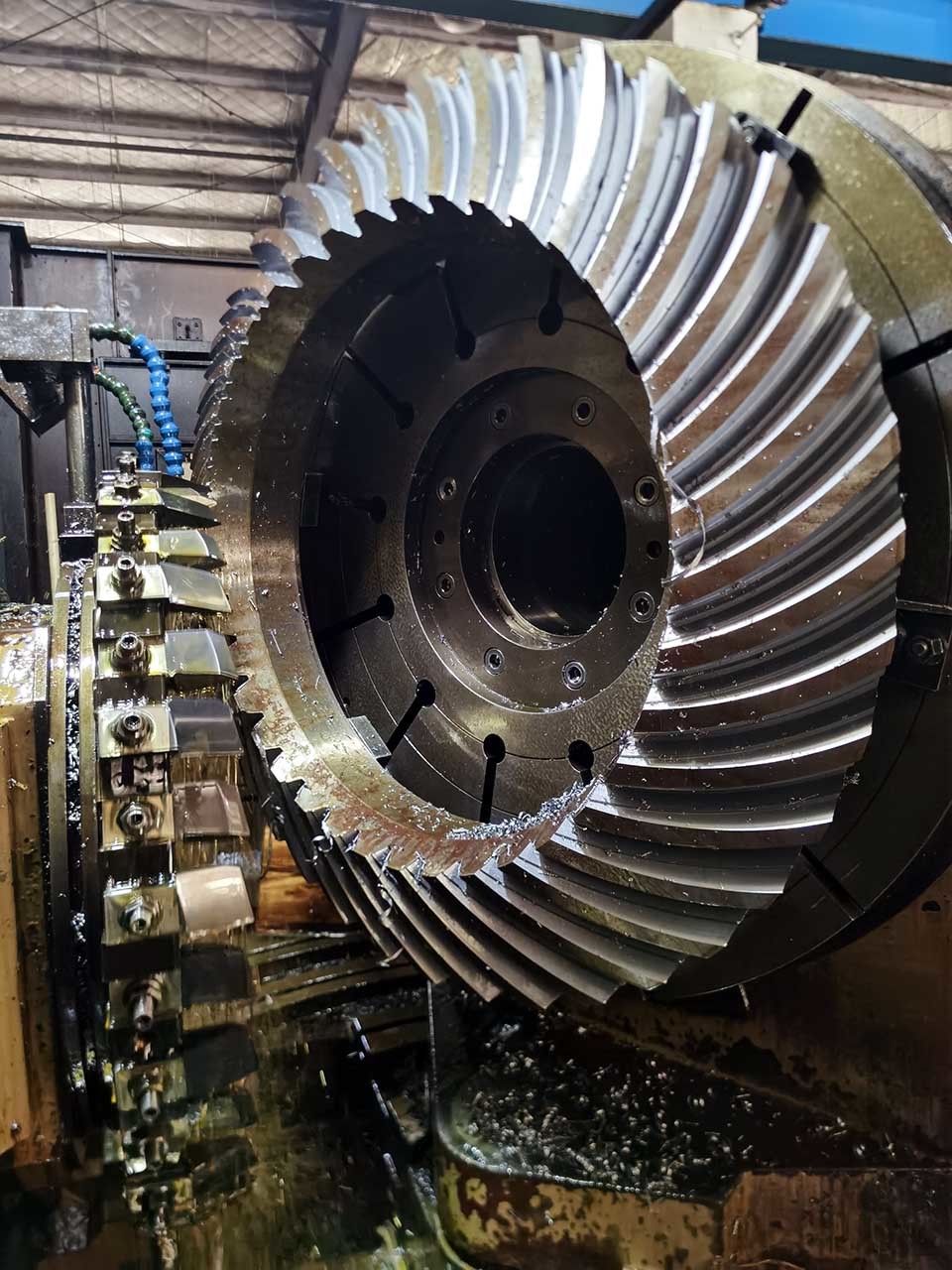

Matériau de coupe des dents d'engrenage conique spiral AISI 8620 en acier allié
Caractéristique de l'engrenage conique spiral
Polyvalence des angles d'arbre :
Les engrenages coniques spiraux peuvent s'adapter à une large gamme d'angles d'arbre, généralement 90 degrés, ce qui les rend polyvalents pour divers systèmes mécaniques.
Ils sont couramment utilisés dans les applications où des arbres sécants doivent transmettre de la puissance et du mouvement à des angles spécifiques.
Transmission de puissance efficace :
Le profil de denture en spirale de ces engrenages permet de minimiser le frottement et d'améliorer l'efficacité de la transmission de puissance.
L'engagement progressif des dents réduit le contact glissant entre les dents, ce qui entraîne des pertes d'énergie plus faibles et une efficacité globale accrue.
Haute précision et exactitude : Les engrenages coniques spiraux nécessitent des processus de fabrication précis pour assurer un bon maillage des dents, un bon alignement et des performances optimales.
Leur production implique des techniques d'usinage spécialisées et des mesures de contrôle de la qualité rigoureuses pour obtenir la géométrie de denture, la précision dimensionnelle et l'état de surface souhaités.
| Produits | Jeu d'engrenages coniques spiraux |
| Fabriqué sur mesure | √ |
| Matériau | 18CrNiMo7/17CrNiMo6 |
| Fabrication des dents d'engrenage | Fraisage d'engrenages et rectification des dents d'engrenage |
| Pas diamétral | 5 |
| Module (M) | Personnalisé |
| Nombre de dents (Z) | 32 |
| Angle de pression (α) | 20° |
| Angle d'attaque | 35° |
| Grade de précision | AGMA 10-11Grade |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62HRC |
| COMPARISON DES GRADES DE CODES D'ACIER | |||||
| CHINE/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Équipement de production
Processus de production
Forgeage Usinage Coupe
Traitement thermique Rectification Inspection
