| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Certification: | QC |
| Numéro de modèle: | Pour les appareils à combustion |
| Quantité de commande min: | 5 PCS |
| Prix: | $300/ Piece |
| Détails d'emballage: | caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Diamètre du coupe-dents à engrenages: | 12" | Poids unitaire: | 125 kilos |
|---|---|---|---|
| Dureté: | 58-62 HRC | Méthode de fabrication: | Meulage de vitesse |
| À engrenages: | Je ne sais pas. | Matériel: | SAE 4320 |
| Mettre en évidence: | SAE 4320 Fraisage des dents des engrenages,Armature à billes en acier allié,Fressage des dents d'engrenage du module 22 |
||

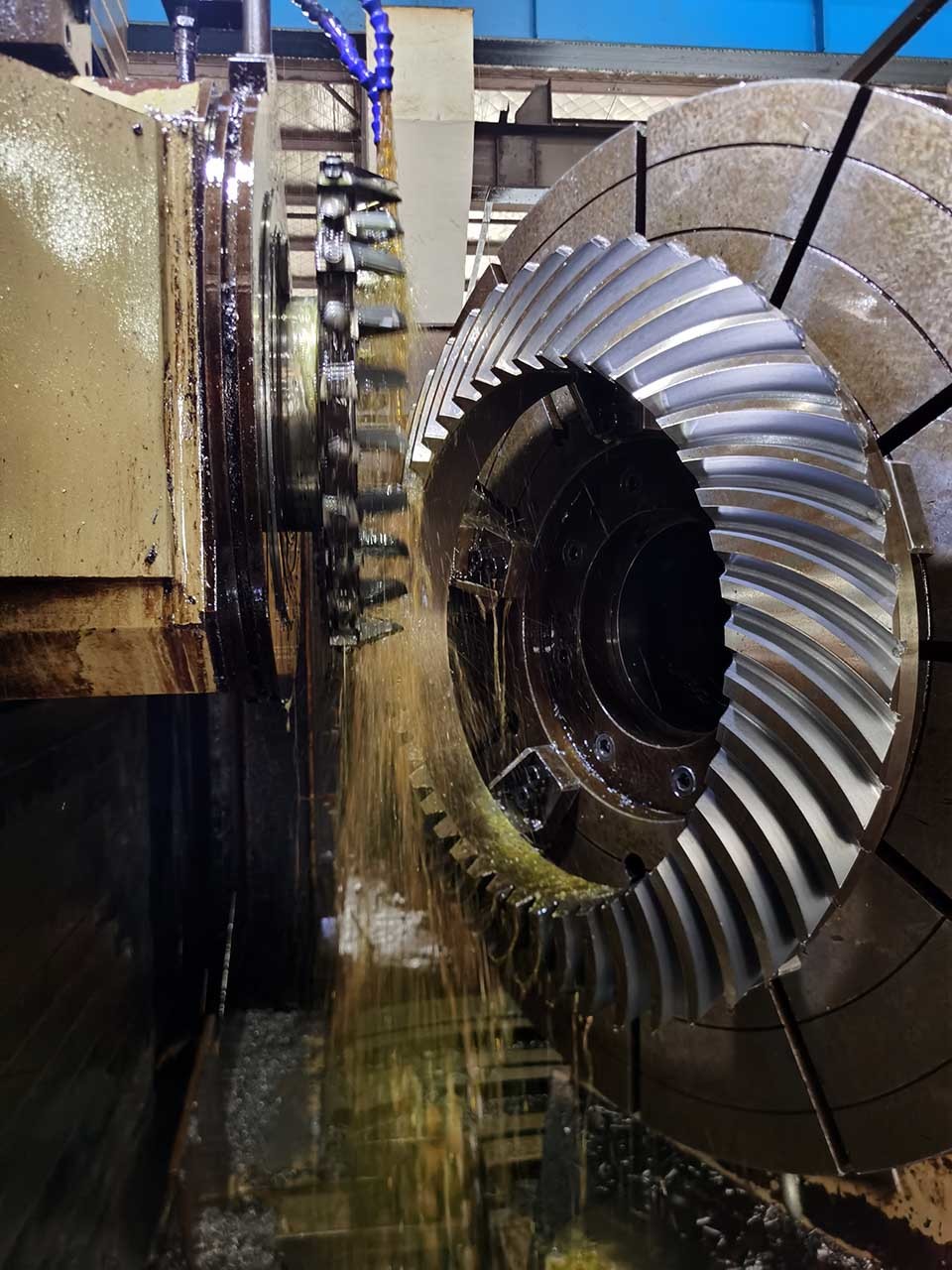

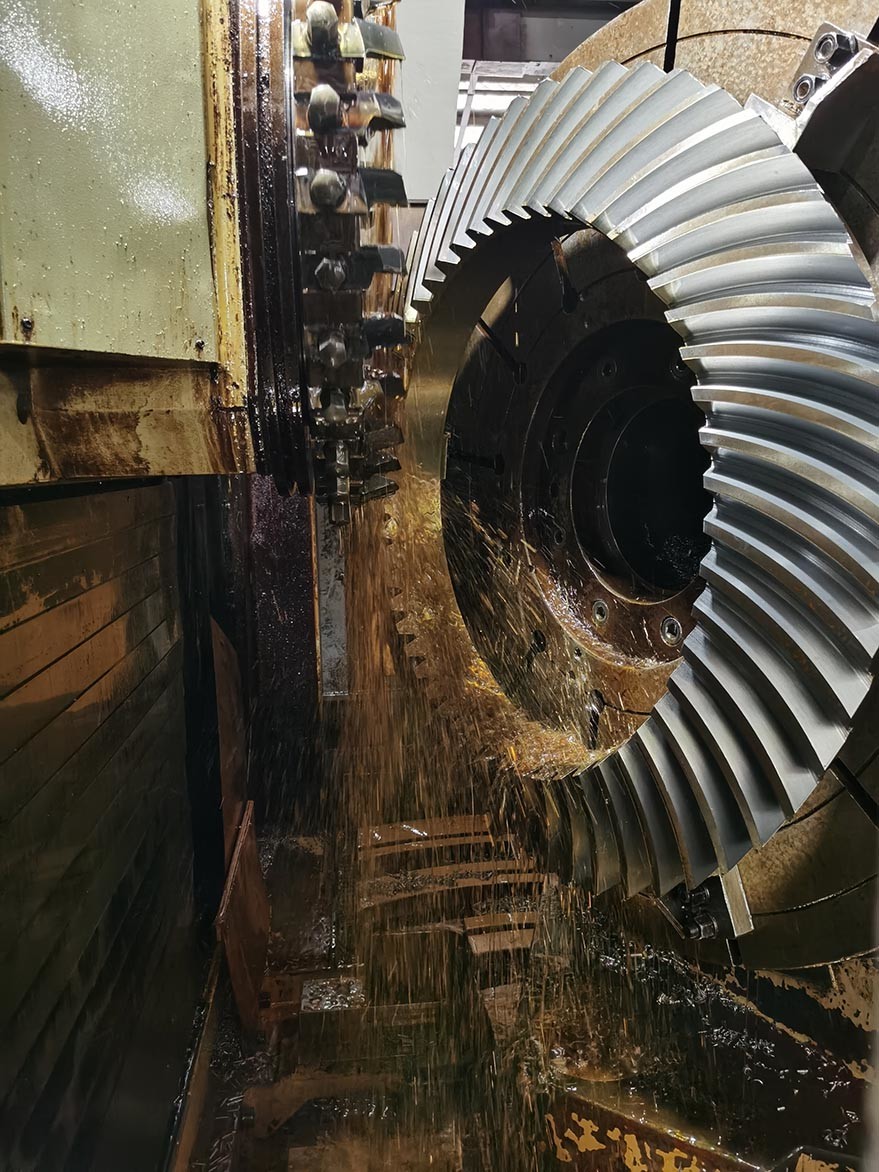

Dents d'engrenage fraisage de 22 modules d'acier allié en spirale engrenage à bille
Caractéristique de l'engrenage à boussole en spirale
Fonctionnement en douceur et en silence:
Le profil des dents incurvées des engrenages en forme de spirale permet un engagement graduel des dents, ce qui se traduit par un fonctionnement plus lisse et plus silencieux par rapport aux engrenages en forme de spirale droits.
La forme en spirale aide à minimiser le bruit, les vibrations et les charges de choc pendant le maillage des engrenages, contribuant à améliorer les performances globales et à réduire l'usure.
Capacité de charge élevée: Les engrenages en forme de spirale sont conçus pour répartir la charge uniformément sur la face de la dent.
Cette caractéristique améliore leur capacité de charge, leur permettant de transmettre un couple plus élevé et de gérer des charges plus lourdes par rapport aux engrenages côtiers droits.
Cela les rend adaptés aux applications qui nécessitent une transmission de puissance fiable dans des conditions exigeantes.
| Produits | Ensemble d'engrenages à béquille en spirale |
| Fabriqué sur mesure | √ |
| Matériel | 18CrNiMo7/17CrNiMo6 |
| Fabrication de dents d'engrenage | Frénage des engins et broyage des dents des engins |
| Diamètre de l'intersection | 22 |
| Module (M) | |
| Nombre de dents (Z) | 47 |
| Angle de pression (α) | 20° |
| Angle de plomb | 35° |
| Grade de précision | AGMA 10-11Grade |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
