À la maison > produits > pignons coniques en spirale >
Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique
  • Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique
  • Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique
Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique

Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique

Lieu d'origine La Chine
Nom de marque YIZGEAR
Numéro de modèle SB23051101
Détails du produit
Module:
10,9362
Angle de pression:
20 °
Angle d'hélice:
35 °
Largeur du visage:
104
Précision:
OIN 6
Main en spirale:
La main gauche
Les dents d'engrenage numérotent:
21
Angle d'axe:
90 °
Mettre en évidence:

Axe en spirale de pignon conique rectifiant

,

axe de pignon conique de la spirale 21T

,

axe en spirale de pignon conique d'OIN 6

Conditions de paiement et d'expédition
Quantité de commande min
2 ensembles
Prix
$700/Set
Détails d'emballage
caisse de contreplaqué
Délai de livraison
62 jours
Conditions de paiement
T/T, L/C
Capacité d'approvisionnement
500 ensembles/mois
Description du produit

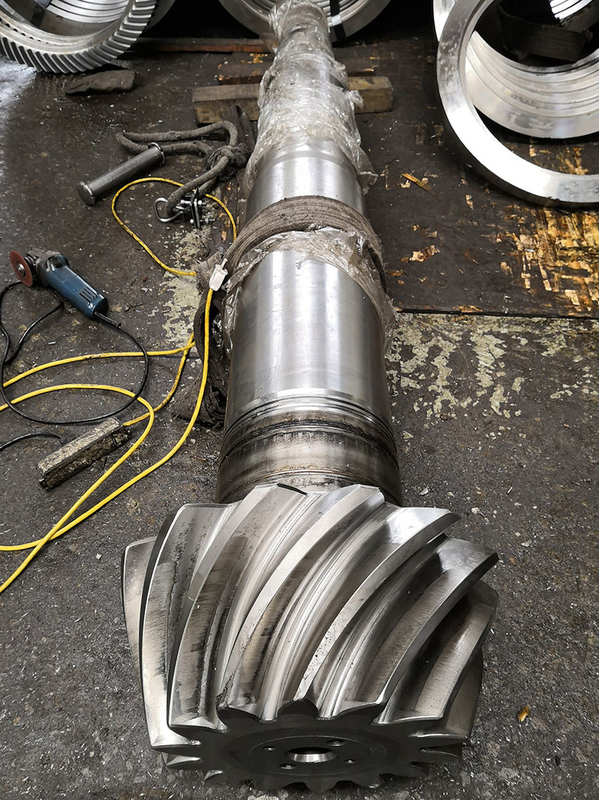

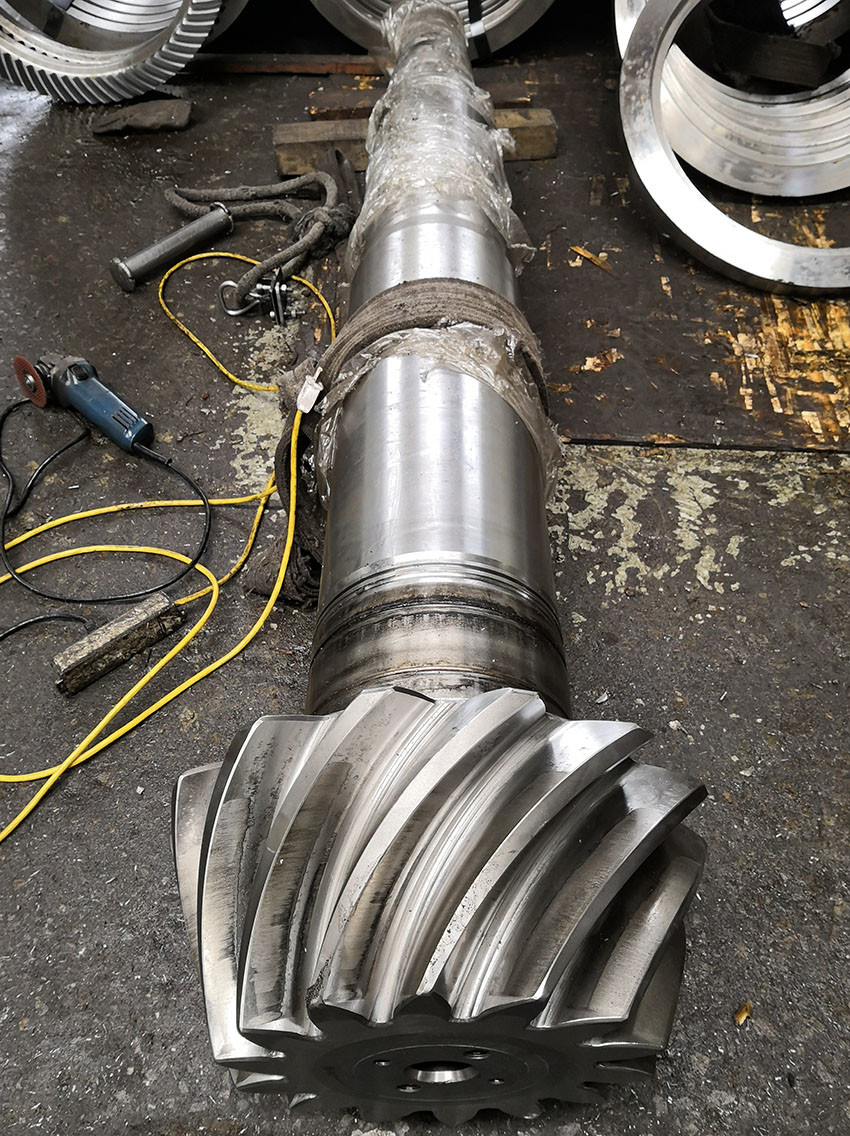

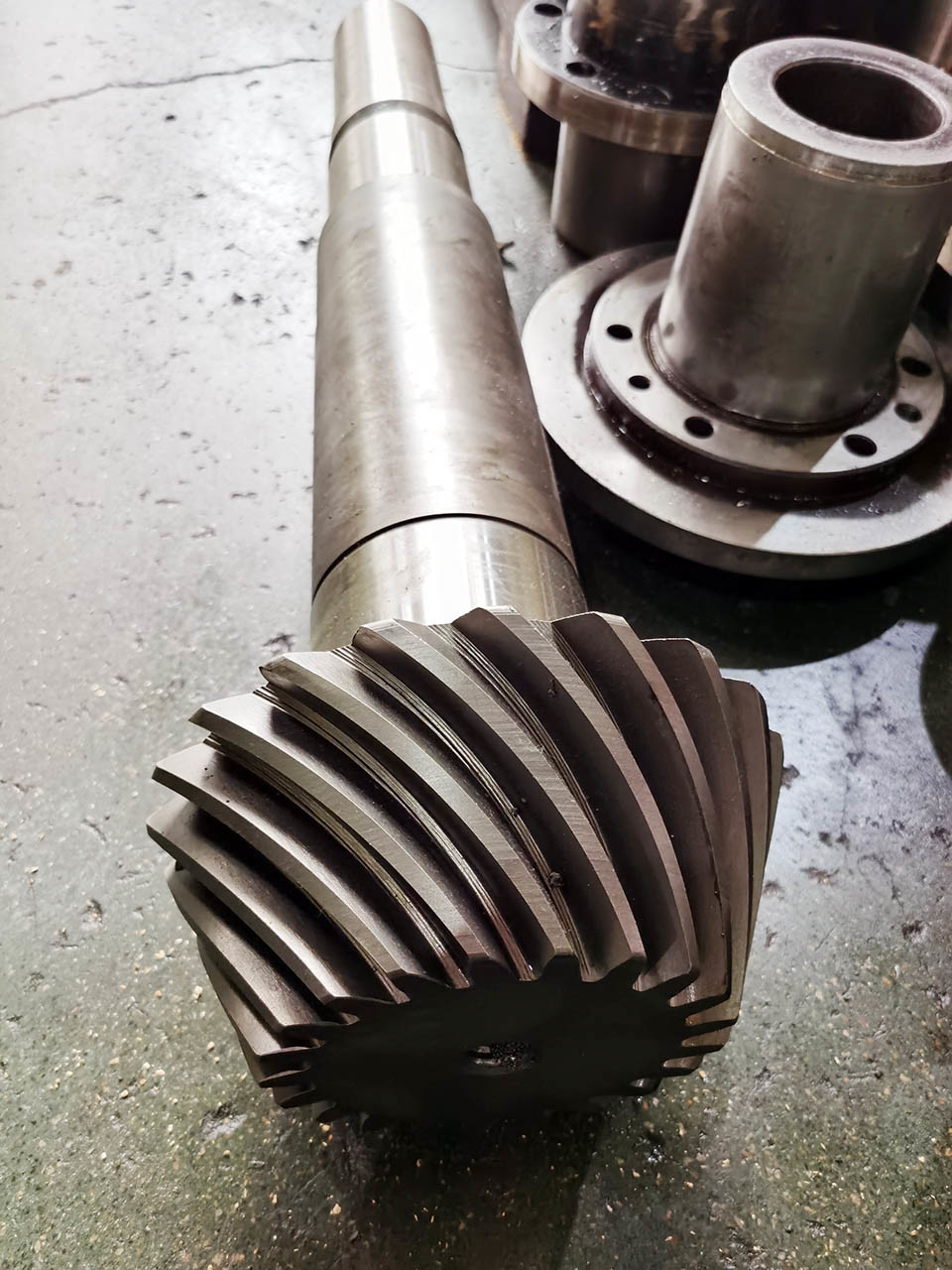

Engrenage conique spirale de type Klingelnbeg, arbre 10.9362, module 21T

Matériau : Acier de forgeage 18CrNiMo7-6

Module normal moyen : 7.4641

Module transversal extérieur : 10.362

Angle d'hélice moyen : 35°

Diamètre primitif : 229.66

Traitement thermique : Cémentation

Dureté : 58-62 HRC

Rectification des dents d'engrenage

Produits Engrenage conique spirale
Fabriqué sur mesure √
Matériau 18CrNiMo7-6
Fabrication des dents d'engrenage Rectification d'engrenage
Pas diamétral
Module 10.9362
Nombre de dents (Z) 21
Angle de pression (α) 20°
Angle d'hélice (β) 35°
Qualité de précision des dents Grade ISO 6
Traitement thermique Cémentation
Dureté de surface 58-62HRC



COMPARISON DES GRADES DE CODES D'ACIER
CHINE/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Équipement de production

Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique 0Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique 1Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique 2

Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique 3Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique 4Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique 5

Processus de production

Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique 6Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique 7Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique 8

                   Forgeage                                           Usinage                                          Coupe

Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique 9Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique 10Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique 11

             Traitement thermique                                   Rectification                                         Inspection

Le meulage de Klingelnbeg se développent en spirales OIN 6 du module 21T de l'axe 10,9362 de pignon conique 12

Les étiquettes:

pignons coniques en spirale,

Engrenages de transmission hélicoïdaux,

Vitesse en spirale biseautée
