| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22123105 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $300/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Le type: | Les engrenages à béquille en spirale | Application du projet: | Merto |
|---|---|---|---|
| Matériel: | 17CrNiMo6 | Nombre de dent: | 21/43T |
| Méthode: | Meulage de vitesse | Angle fonctionnant: | 90° |
| Mettre en évidence: | Vitesse conique en spirale d'acier allié,vitesse 17CrNiMo6 conique en spirale,Vitesse conique en spirale pour la métro |
||

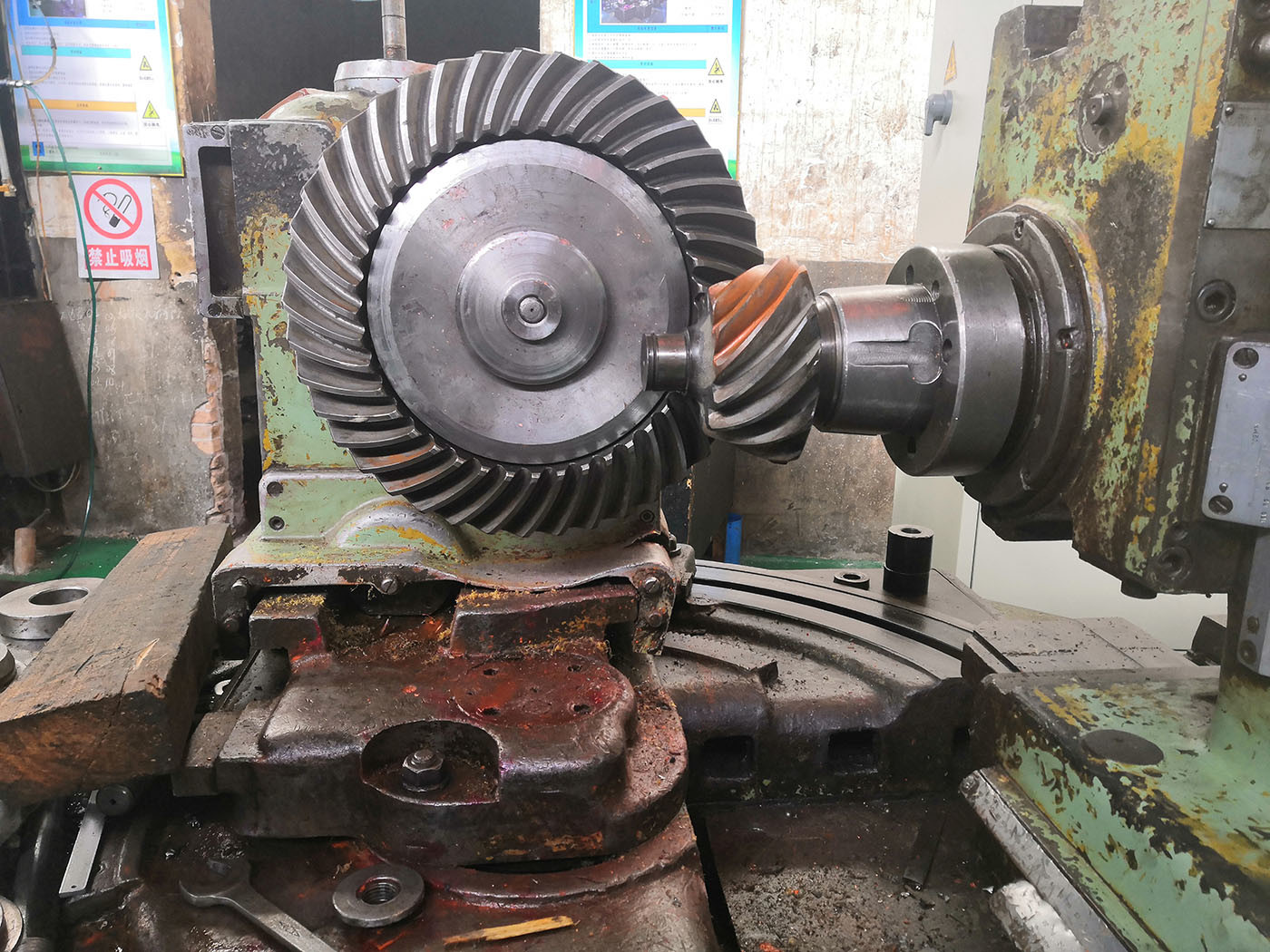

1) Caractéristiques de l'engrenage spirale conique
a) Un engrenage conique en spirale offre une plus grande résistance et moins de bruit
b) Les engrenages peuvent avoir un rapport de réduction plus élevé
c) Un ensemble d'engrenages coniques en spirale doit être remplacé en paires (main gauche et main droite)
2) Direção da Engrenagem Cônica Espiral
a) La main droite
Un engrenage conique en spirale droite est un engrenage dans lequel la moitié extérieure d'une dent est inclinée dans le sens horaire.
b) La main gauche
Un engrenage conique en spirale gauche est un engrenage dans lequel la moitié externe d'une dent est inclinée dans le sens antihoraire.
| Produits | engrenage à courbure en spirale |
| Fabriqué sur mesure | √ |
| Matériel | 17CrNiMo6/18CrNiMo7 |
| Fabrication de dents d'engrenage | Frénage des engins et broyage des dents des engins |
| Dentissage à l'équipement | √ |
| DP | 7 |
| Nombre de dents (Z) | 21 à 43 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 35° |
| Grade de précision des dents | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
