| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SP22112601 |
| Quantité de commande min: | 1 jeu |
| Prix: | $500/Set |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 45-60 jours |
| Conditions de paiement: | T/T, D/P, Western Union, L/C |
| Capacité d'approvisionnement: | 1500 |
| À engrenages: | Je ne sais pas. | Angle en spirale: | 35° |
|---|---|---|---|
| Angle de pression: | 20° | Méthode de fabrication: | Meulage de vitesse |
| Roughness de la surface de l'engrenage: | Ra 0,8 à 1.6 | Grade de qualité: | OIN 6-7 |
| Mettre en évidence: | Ensemble d'engrenages coniques en spirale personnalisés,Ensemble d'engrenages coniques en spirale 18CrNiMo7,Ensemble d'engrenages coniques en spirale en acier Gleason |
||
Description des engrenages coniques spiraux
La sophistication et les performances supérieures d'un entraînement par engrenages coniques spiraux offrent de nombreuses opportunités à l'ingénieur.
Dans un engrenage à angle droit typique, l'alignement perpendiculaire des dents d'engrenage peut provoquer du bruit, des cycles de fonctionnement imprévisibles et d'autres problèmes.
Les engrenages coniques spiraux ont des dents conçues pour s'engrener en diagonale, ce qui rend la transmission de la force douce, silencieuse et puissante.
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Gleason |
| Traitement de fabrication | Rectification d'engrenages |
| Rectification des dents d'engrenage | √ |
| Module (M) | 8 |
| Nombre de dents d'engrenage (Z) | 35 |
| Angle de pression (α) | 20° |
| Angle d'hélice (β) | 35° |
| Angle de travail/Angle d'arbre | 90° |
| Matériau | 18CrNiMo7 |
| Traitement thermique | Cémentation/Trempe de cémentation |
| Dureté de surface | 58-62 HRC |
| COMPARISON DES QUALITÉS DE CODE D'ACIER | |||||
| CHINE/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |

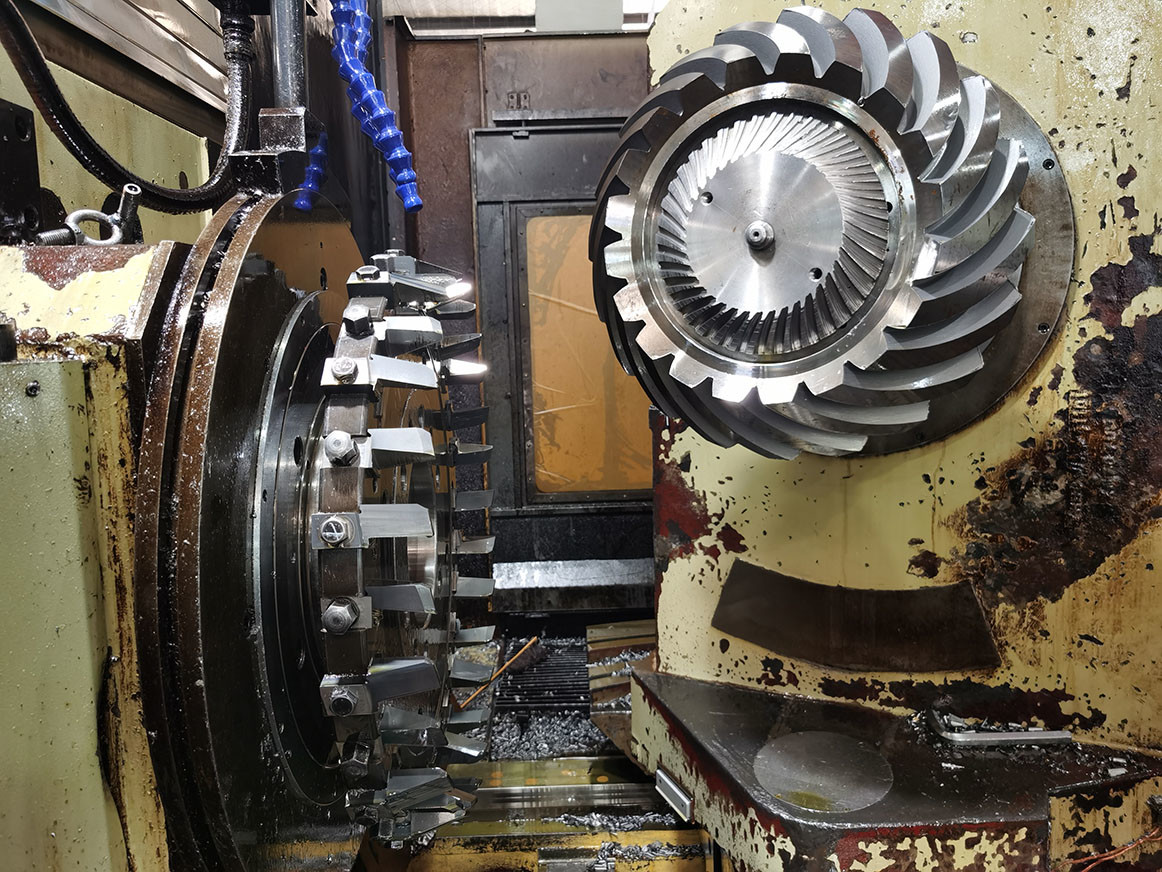

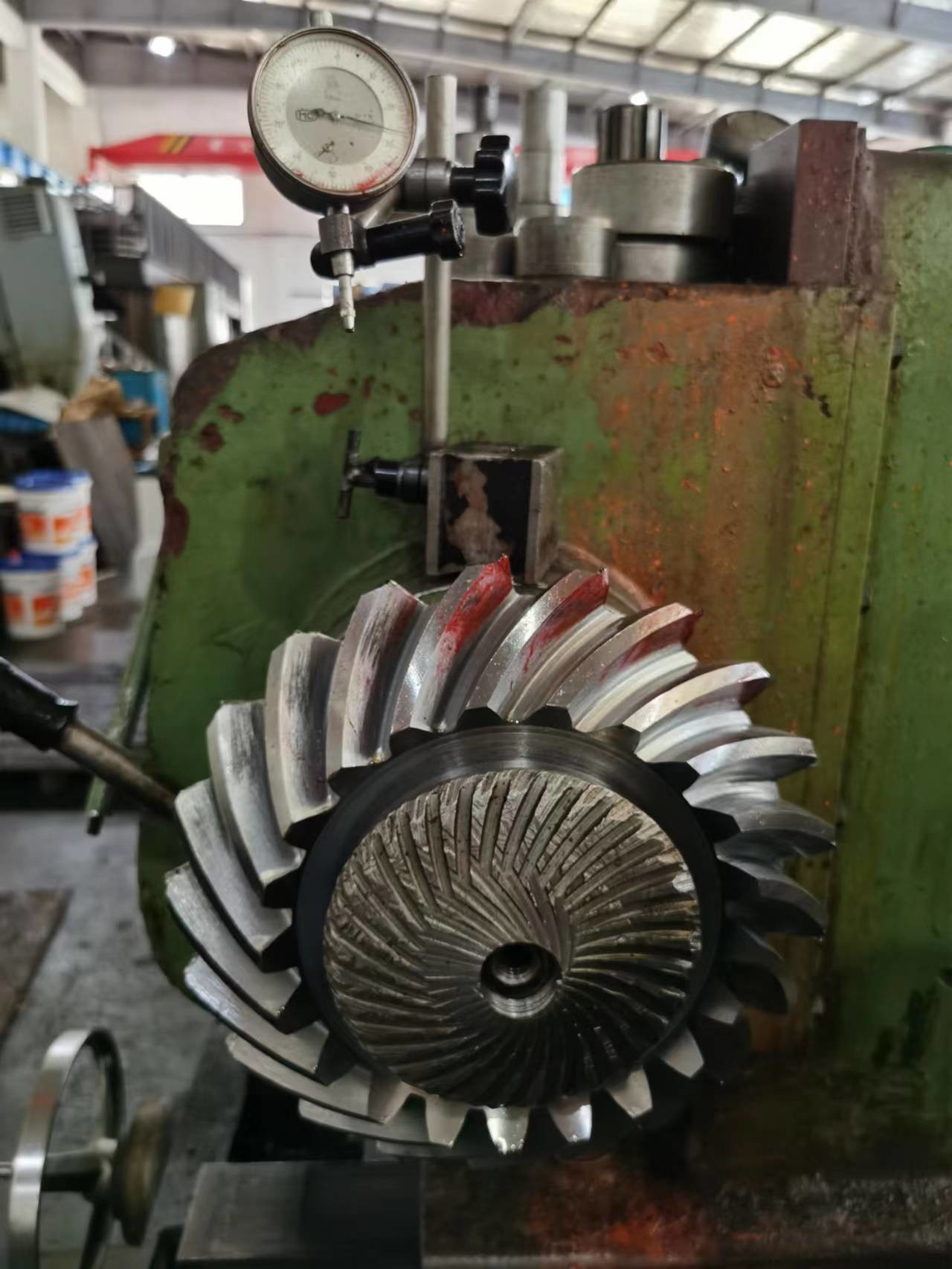

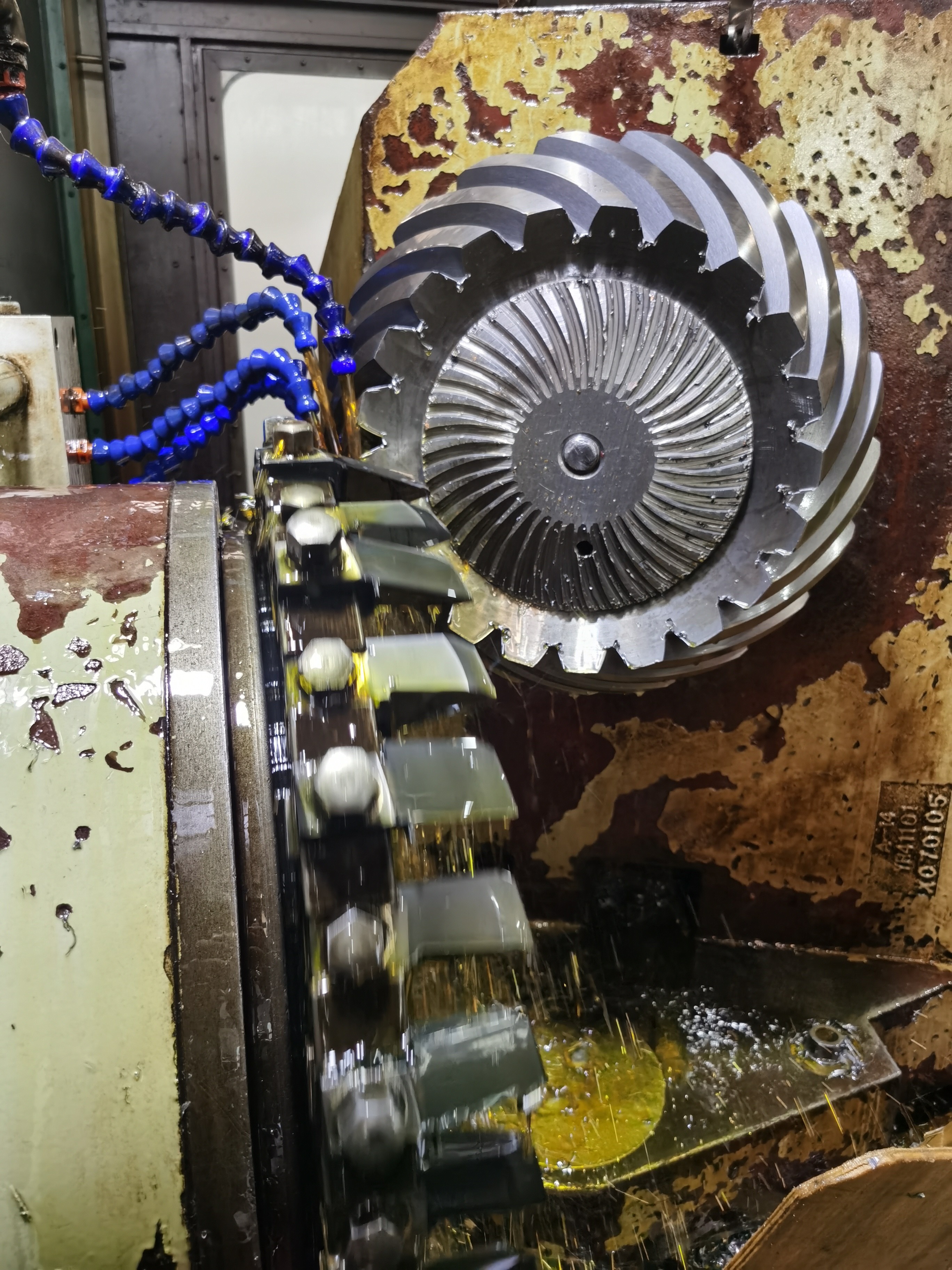

Équipement de production
Processus de production
Forgeage Usinage Coupe
Traitement thermique Rectification Inspection
