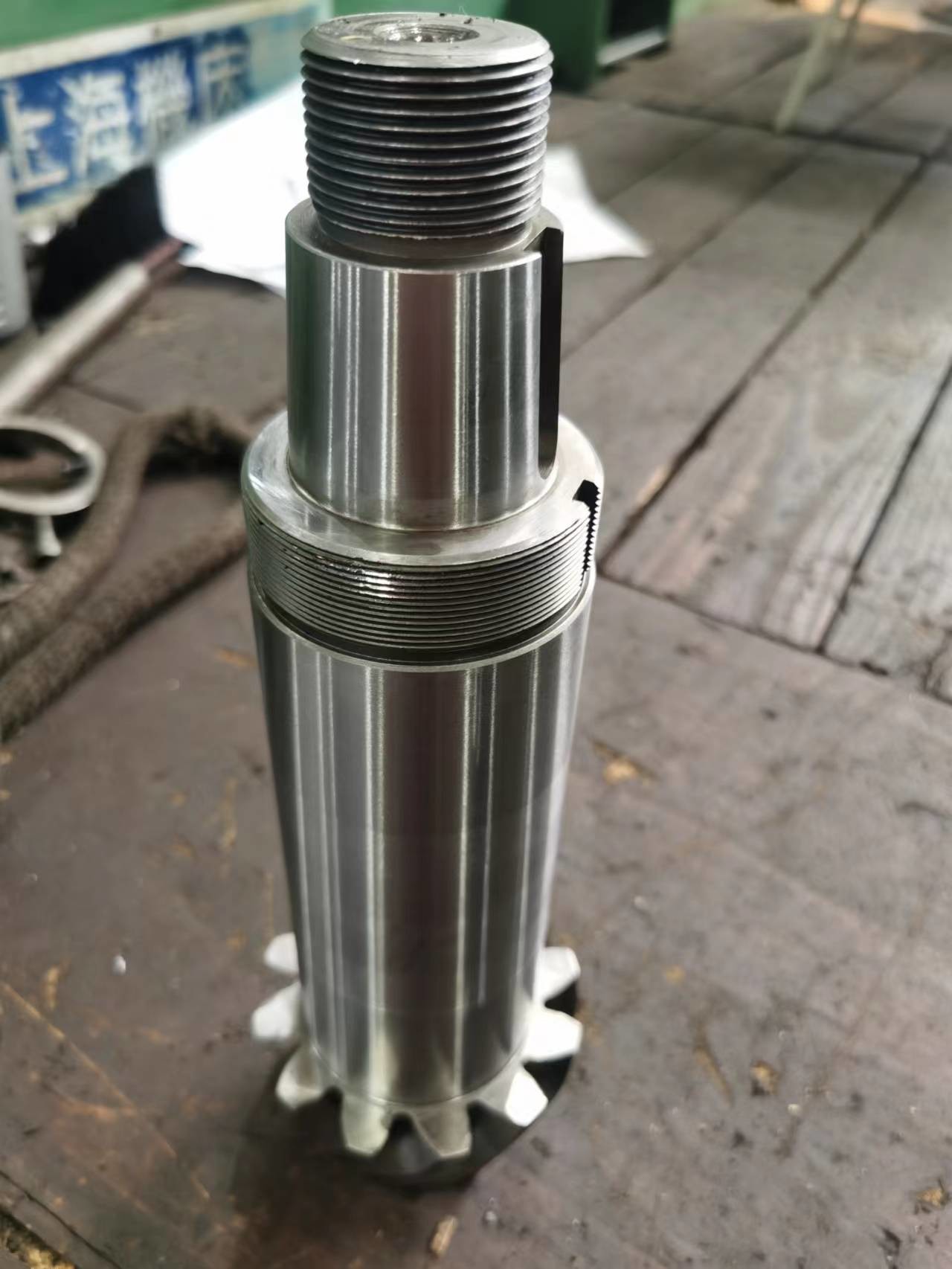

SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35°
  • SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35°
SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35°

SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35°

Lieu d'origine Chine
Nom de marque YIZGEAR
Numéro de modèle SB22112601
Détails du produit
Durée totale:
318
Angle d'axe:
90 °
Module:
7
Matériel:
SAE 4320
Angle de lancement:
13° 45'
Angle de visage:
16° 56'
Mettre en évidence:

Hélice d'arbre d'engrenage conique en spirale en acier

,

engrenages coniques en spirale SAE 4320

,

engrenages coniques en spirale à angle de 35 °

Conditions de paiement et d'expédition
Quantité de commande min
2 ensembles
Prix
$300/ Piece
Détails d'emballage
Caisse de contreplaqué
Délai de livraison
62 jours
Conditions de paiement
T/T, L/C
Capacité d'approvisionnement
500 ensembles/mois
Description du produit

SAE 4320 Acier 7 Module 12T Arbre d'engrenage conique en spirale Angle d'hélice 35°

1) Description de l'arbre d'engrenage conique en spirale

Dents 12

Mn 7

Angle de pression 20°

Angle d'hélice 35°

2) Fabrication d'engrenages coniques en spirale

Hauteur 13.21

Diamètre extérieur 100.54

Diamètre de pas 84.00

Traitement thermique de cémentation 58-62 HRC

Profondeur de la couche durcie 0.8~1,0 mm

Dureté du cœur 35-42 HRC

Fraisage d'engrenages et rectification d'engrenages

Produits Arbre d'engrenage conique en spirale
Fabriqué sur mesure √
Matériau SAE 4320
Fabrication des dents d'engrenage Fraisage et rectification des dents d'engrenage
Rectification des dents d'engrenage √
Module 7
Nombre de dents (Z) 12
Angle de pression (α) 20°
Angle d'attaque 35°
Qualité de précision des dents Grade ISO 6 / Grade AGMA 11
Traitement thermique Cémentation
Dureté de surface 58-62HRC



COMPARAISON DES GRADES DE CODES D'ACIER
CHINE/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

Équipement de production

SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35° 0SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35° 1SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35° 2

SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35° 3SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35° 4SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35° 5

Processus de production

SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35° 6SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35° 7SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35° 8

                    Forgeage                                          Usinage                                          Découpe

SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35° 9SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35° 10SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35° 11

           Traitement thermique                                       Rectification                                          Inspection

SAE 4320 Acier Spirale Engrenage Conique Arbre Helix 7 Module 12T Angle 35° 12
