| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GS22082801 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $850.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, D/P, Western Union, T/T |
| Capacité d'approvisionnement: | 300 morceaux/mois |
| Matériel: | DIN 17CrNiMo6 | Module: | 16 |
|---|---|---|---|
| Angle de la hélice: | 15° | Grade de qualité: | Catégorie d'OIN 6 |
| Largeur: | 200 mm | Addendum Co.: | 1 |
| Mettre en évidence: | Arbre hélicoïdal DIN 17CrNiMo6,arbre hélicoïdal à droite,arbre d'entraînement à engrenage DIN 17CrNiMo6 |
||

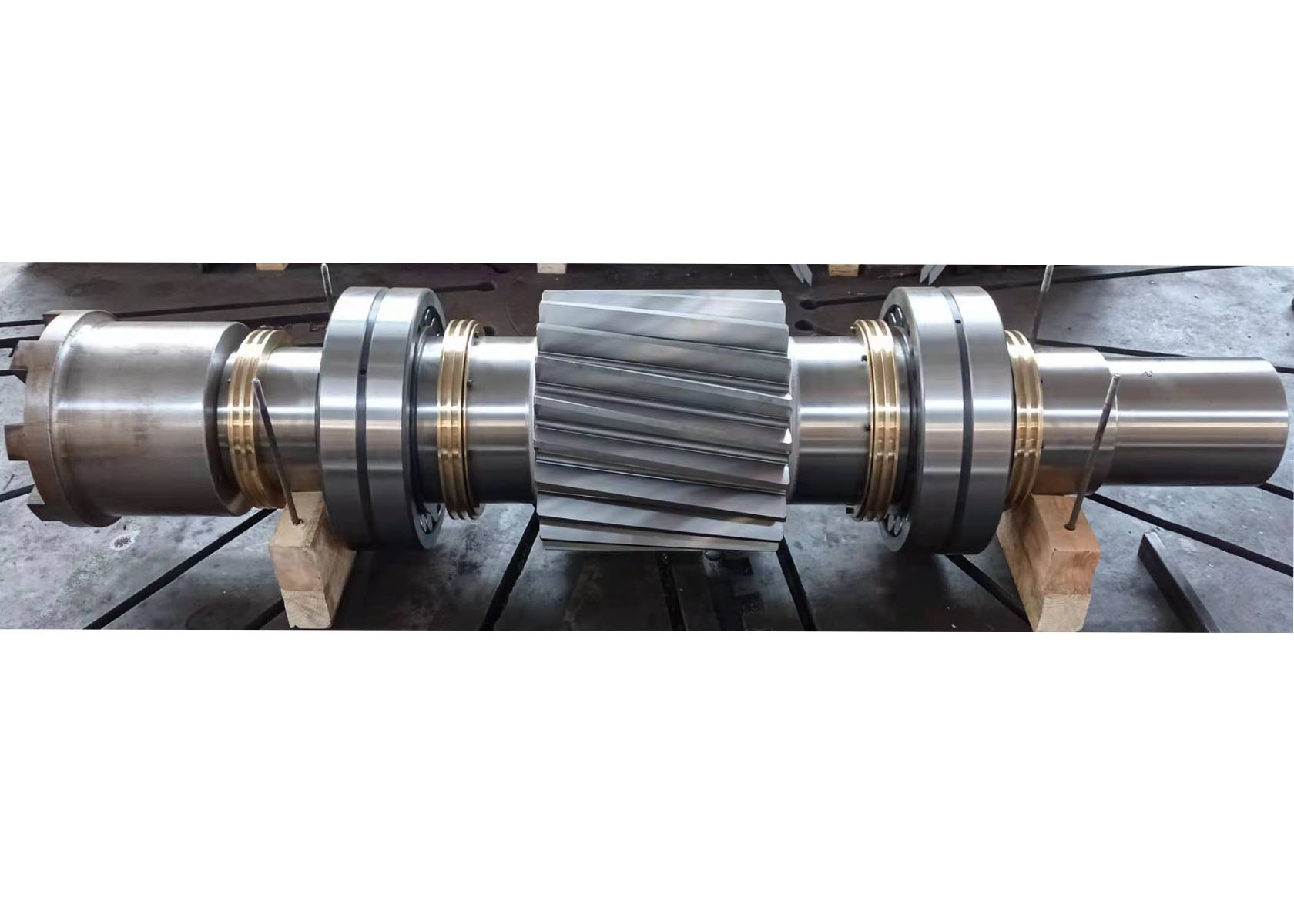

Parties de transmission engrenage à droite Arbre hélicoïdal Arbre de conduite DIN 17CrNiMo6 acier forgé
1) Caractéristiques de l'arbre de l'engrenage
a) Un seul engrenage hélicoïdal a des dents inclinées dans une direction (hélice gauche ou hélice droite).
b) Les engrenages à hélice unique développent une force de poussée axiale et exercent la même force sur les roulements correspondants.
Il développe également une force radiale.
c) La capacité de transmission de la puissance d'un seul engrenage hélicoïdal est relativement faible.
d) En raison de la charge de poussée, un angle d'hélice élevé ne peut pas être utilisé.
L'angle d'hélice pour les engins à hélice simple varie généralement entre 15° ∼ 20°.
e) Les engrenages à hélice unique conviennent aux entraînements mécaniques ou aux besoins de transmission de puissance où chaque application est
nécessite généralement une conception unique pour les puissances, vitesses et configuration.
| Produits | Arbre d'engrenage à hélice unique |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| ÉquipementLes dentsProduits manufacturés | Le broyage des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 16 |
| Nombre de dents (Z) | 22 |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
