| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HB22082802 |
| Quantité de commande min: | 1 PC |
| Prix: | $1000/ Pcs |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 75 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 50 PCS/month |
| Le type: | vitesse cylindrique | Largeur de visage: | 150 |
|---|---|---|---|
| Dureté: | 280 HB | Angle hélicoïdal: | 25° |
| Angle de pression: | 20° | Marque: | Produit d'origine |
| Mettre en évidence: | Vitesse hélicoïdale en acier d'AISI 8620 double,Engrenages de transmission en acier forgés d'AISI 8620,Doubles engrenages de transmission hélicoïdaux |
||

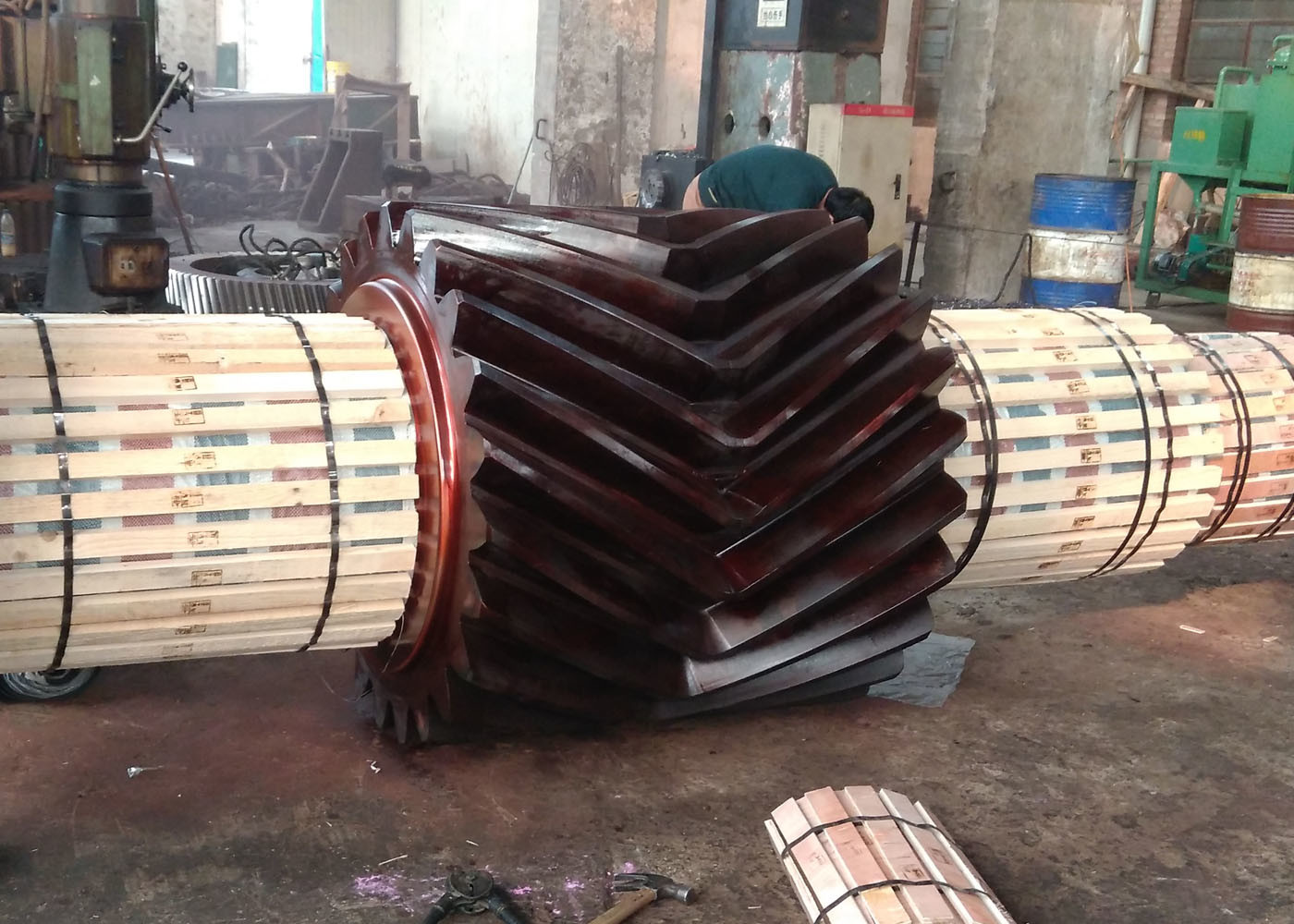

1) Caractéristiques des engins à os de hareng
a) Des dents identiques sont coupées en deux moitiés de l'engrenage en blanc, en conservant le même module, le même nombre de dents et l'angle de la hélice, mais à la main opposée de la hélice.
b) La force de poussée produite par chaque moitié de l'engrenage est égale et opposée dans la direction; et ainsi ils s'annulent.
c) L'absence de force de poussée prévoit l'utilisation d'un angle d'hélice plus élevé (jusqu'à environ 45°).
d) Comme il n'existe pas de force de poussée, des roulements qui peuvent supporter une charge radiale importante peuvent être utilisés avec des engins à cône de hareng.
e) Puisque la force de poussée n'existe pas, des roulements qui peuvent supporter une charge radiale importante peuvent être utilisés avec des engins à cône de hareng.
| Produits | engins de pêche à l'éperon |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Des écailles de hareng |
| Fabrication de dents d'engrenage | Traction des engins |
| Dentissage à l'équipement | Nullement |
| Module (M) | 18 |
| Nombre de dents (Z) | 22 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Le zèle normal |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
