| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GS22082505 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $35.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, D/P, Western Union, T/T |
| Capacité d'approvisionnement: | 300 morceaux/mois |
| le module: | 2 | Diamètre d'astuce: | 45 |
|---|---|---|---|
| Largeur de dents: | 30 mm | Traitement thermique: | ciment |
| Angle de la hélice: | 45° | longueur: | 135 |
| Mettre en évidence: | Arbre de transmission à 2 modules,arbre de transmission à hélice à 45 degrés,arbre à hélice de 135 mm de long |
||

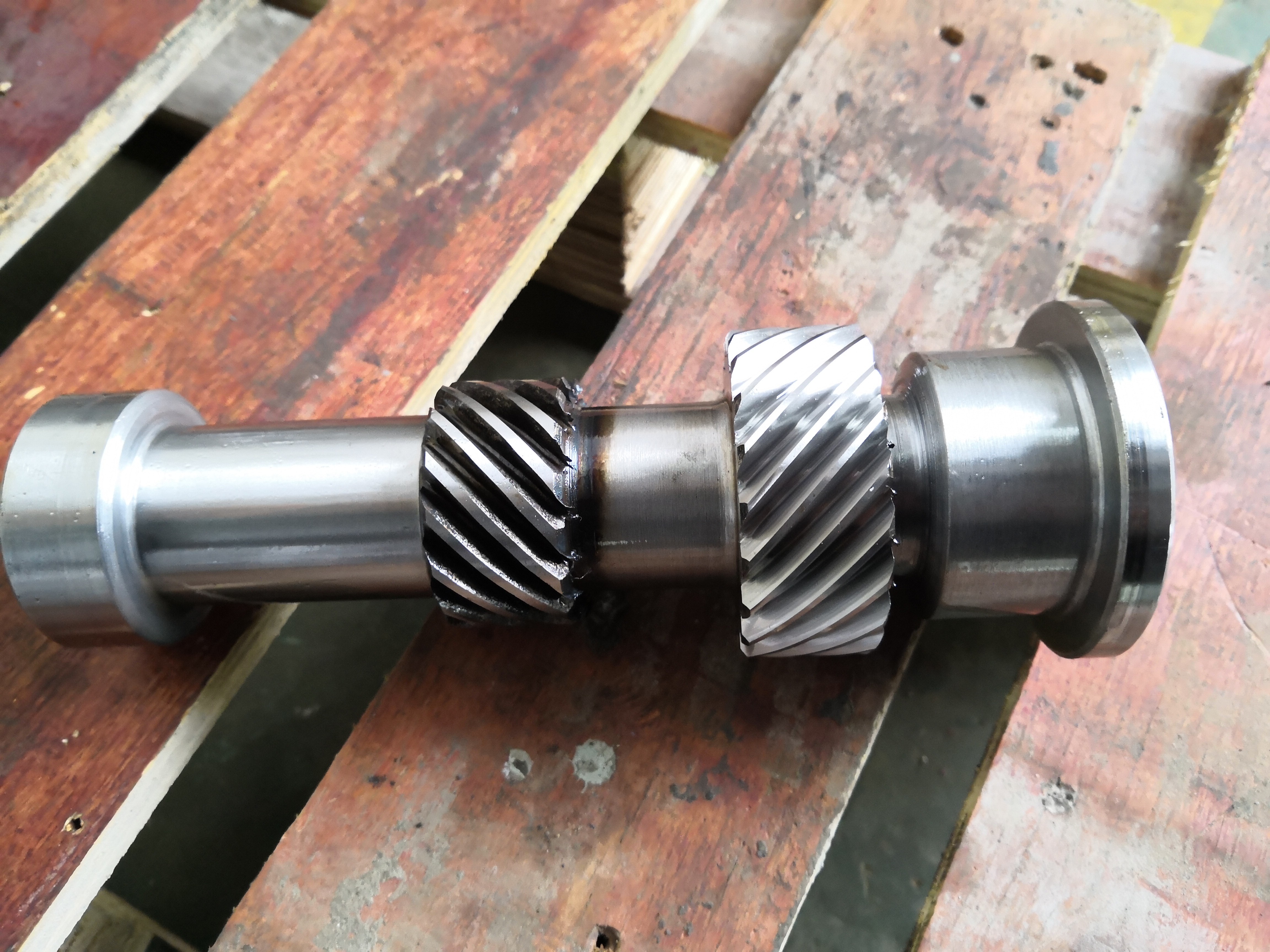

2 Module 45° Helix Angle Helical Gear Gear Shaft Transmission Spare Parts
1) Description de la façon dont l'arbre de transmission fonctionne
Un arbre de transmission est l'axe de l'engrenage, fournissant la rotation qui permet à un engrenage de s'engager et d'en faire tourner un autre.
Le processus est souvent connu sous le nom de réduction d'engrenage et est essentiel pour transférer la puissance du moteur vers
le mécanisme d'entraînement. La conversion de la vitesse du moteur en couple est ce qui fournit la force motrice alimentant,
par exemple, les roues d'une automobile. Grâce aux engrenages et aux arbres de transmission d'une transmission automobile,
le moteur peut fonctionner à une vitesse constante, tandis que les roues de la voiture peuvent être utilisées plus rapidement ou plus lentement, ou même
en marche arrière, en utilisant la même direction et vitesse de rotation du moteur.
| Produits | Arbre d'engrenage hélicoïdal |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Engrenage cylindrique |
| EngrenageDentsFabrication | Fraisage d'engrenages/Taillage d'engrenages/Formage d'engrenages |
| Rectification des dents d'engrenage | √ |
| Module (M) | 4.5 |
| Nombre de dents (Z) | 17 |
| Angle de pression (α) | 15° |
| Angle d'attaque | 0° |
| Grade de précision | Grade ISO 6-7 |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62HRC |
| COMPARISON DES GRADES DE CODE ACIER | |||||
| CHINE/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
