| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GS22082501 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $850.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, D/P, Western Union, T/T |
| Capacité d'approvisionnement: | 300 morceaux/mois |
| le matériel: | 18CrNiMo7 | le module: | 14 |
|---|---|---|---|
| Angle de la hélice: | 15° | Précision: | Catégorie d'OIN 6 |
| longueur: | Pour les véhicules à moteur | Angle de pression: | 20° |
| Mettre en évidence: | Axe d'engrenage de transmission de motivation essentielle,Axe hélicoïdal de cannelure de 14 modules,Axe hélicoïdal de cannelure de main gauche |
||

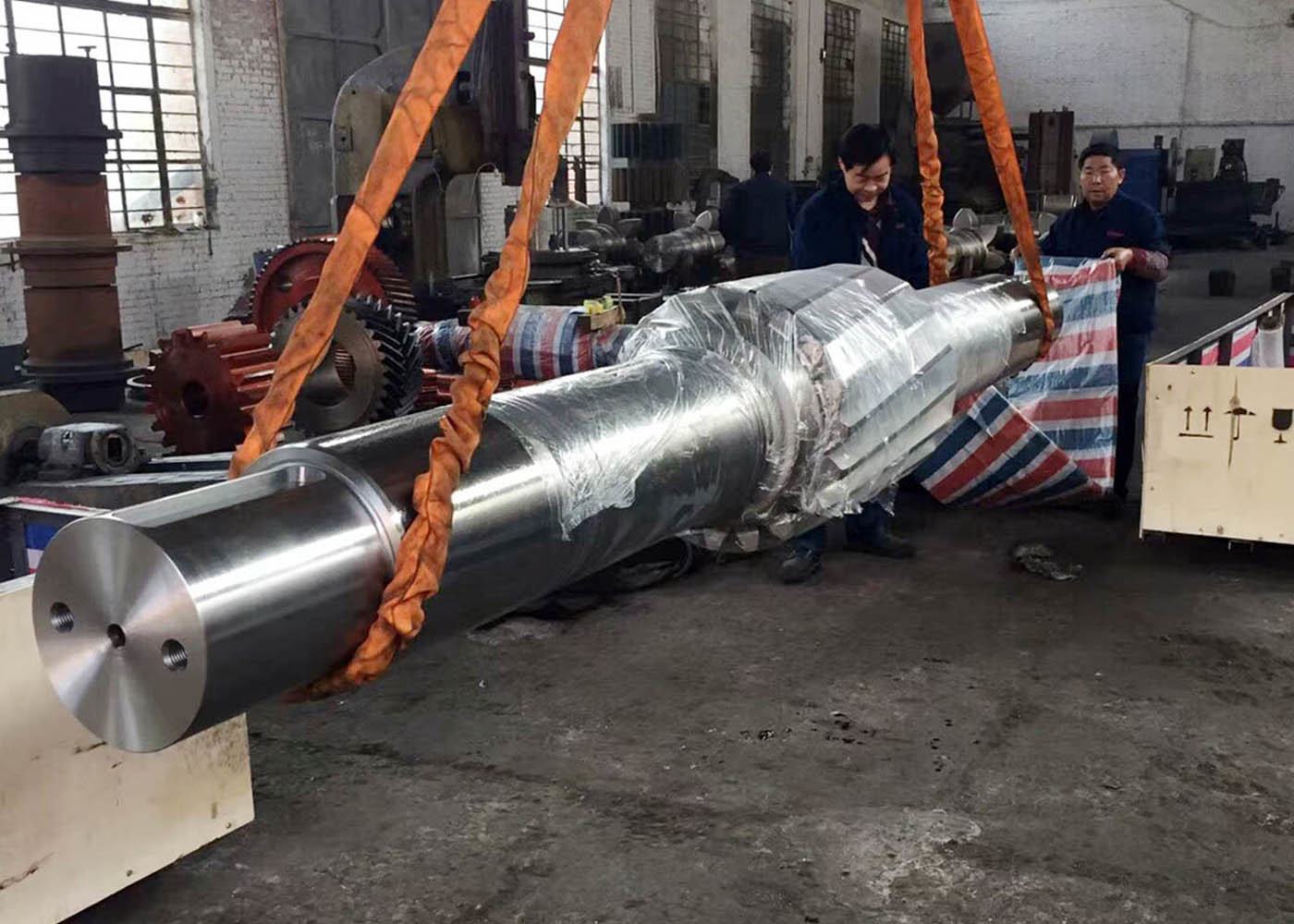

Pièces détachées de transmission - module 14 Arbre de transmission hélicoïdal à gauche Arbre de transmission principal
1) Description de l'arbre d'engrenage hélicoïdal
Les engrenages hélicoïdaux sont des engrenages hélicoïdaux qui transmettent une force.
Ils sont largement utilisés dans différentes industries, telles que la
Les engrenages hélicoïdaux peuvent supporter plus de charge que les engrenages à éperons et fonctionner plus silencieusement.
Les engrenages d'entraînement font du bruit en raison d'un contact soudain entre les dents d'engrenage au moment de l'engagement, mais en hélice
Les engrenages permettent un contact en douceur d'un bord de la dent à l'autre.
fonctionnement avec une efficacité supérieure à celle des engrenages d'entraînement.
2) Classement des engrenages hélicoïdaux
a) engrenages hélicoïdaux parallèles (utilisés pour transmettre la puissance entre arbres parallèles)
b) engrenages à double hélice ou engrenages à cône de hareng.
c) engrenages hélicoïdaux croisés ou engrenages inclinés (utilisés pour transmettre la puissance entre des arbres non parallèles)
| Produits | L'échafaudage hélicoïdal à gauche |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| ÉquipementLes dentsProduits manufacturés | Le broyage des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 14 |
| Nombre de dents (Z) | 22 |
| Angle de pression (α) | 20° |
| Angle de plomb | 22° |
| Grade de précision | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
