| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB2208241 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $70/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Diamètre extérieur: | 535mm | Angle d'axe: | 90° |
|---|---|---|---|
| Module: | 12,5 | Matériel: | 20CrNi2MoA |
| Angle de lancement: | 53° 32' | Angle de racine: | 51° 28' |
| Mettre en évidence: | Engrenage conique à 90 degrés à 12,5 modules,engrenages hélicoïdaux à angle droit à 12 |
||

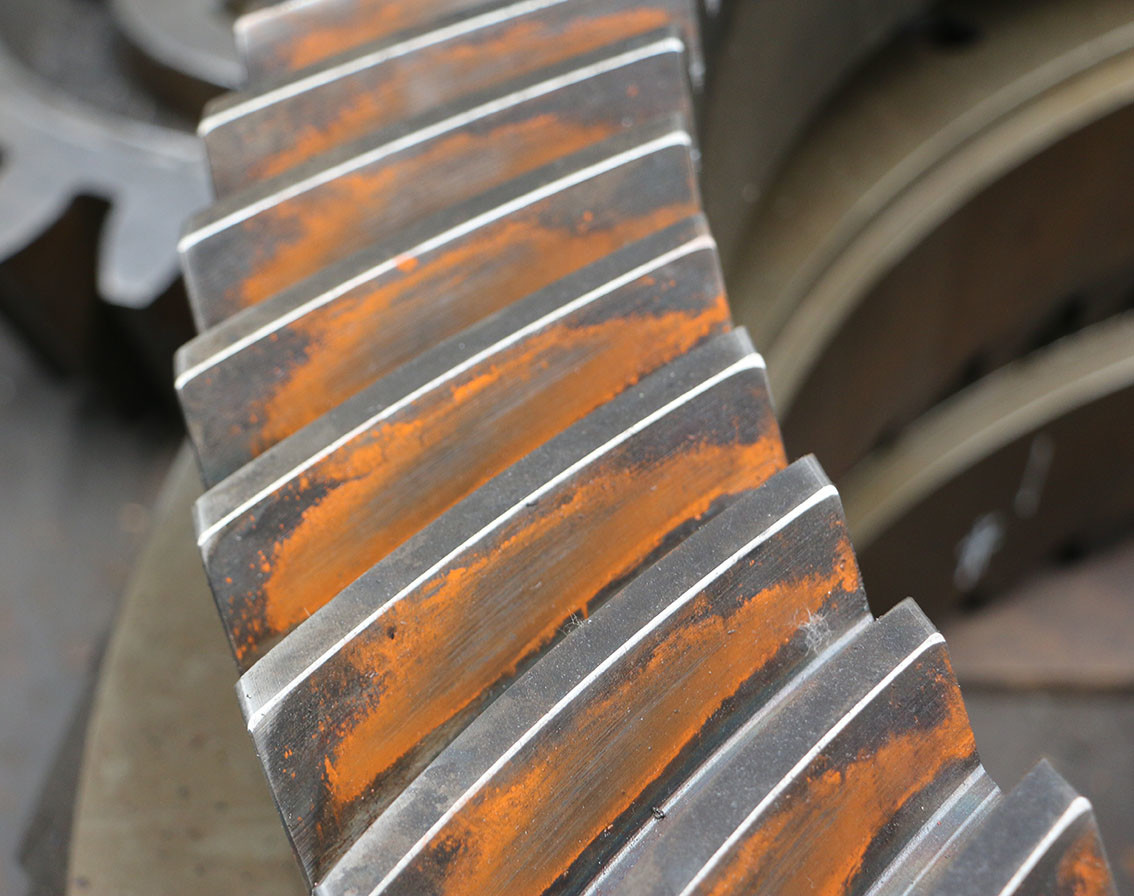

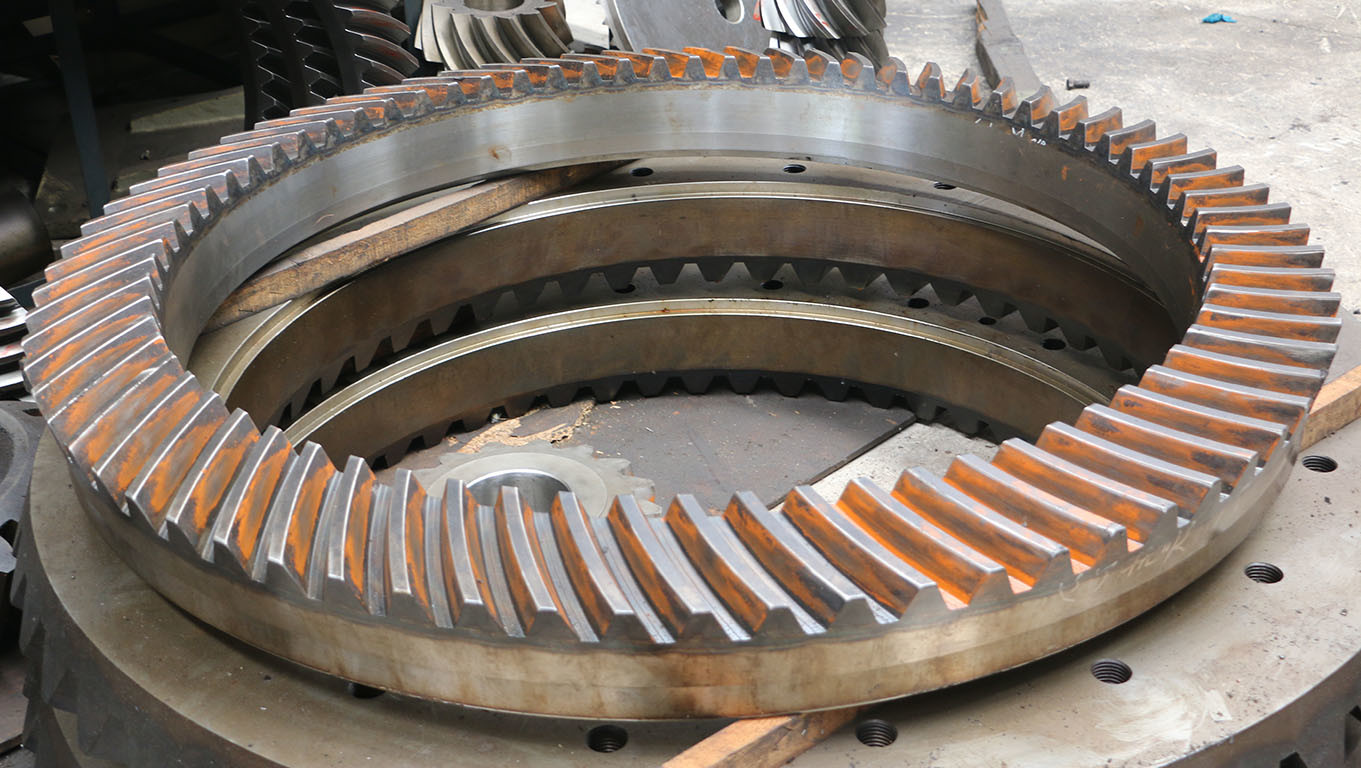

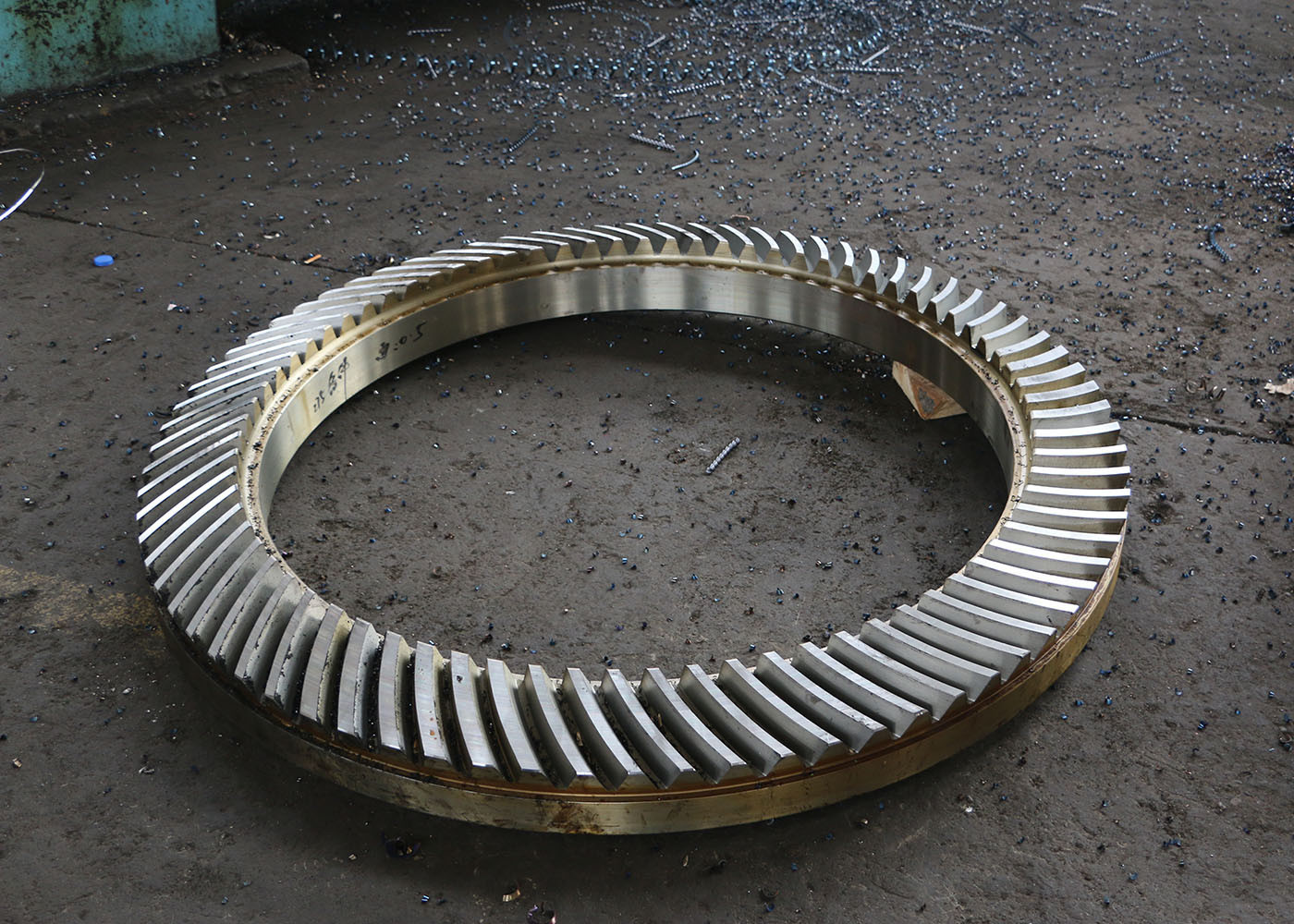

1) Description des engrenages à béquille en spirale
Les engrenages en spirale sont des engrenages en spirale dont les axes se croisent, souvent à un angle de 90 degrés.
avec une légère courbe le long de leur longueur et un profil involu.
Les engrenages en forme de spirale sont souvent utilisés pour transmettre de l'énergie par un angle droit.
En ce qui concerne certaines des solutions de contournement alternatives,
ils peuvent réduire le coût de possession en offrant des performances plus durables et un besoin minimal de réparations
ou de remplacement.
| Produits | L'axe d'engrenage de la béquille en spirale |
| Fabriqué sur mesure | √ |
| Matériel | 20CrNi2MoA |
| Fabrication de dents d'engrenage | Frénage des engins et broyage des dents des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 12.5 |
| Nombre de dents (Z) | 58 |
| Angle de pression (α) | 20° |
| Angle de plomb | 35° |
| Grade de précision | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
