| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GG22082307 |
| Quantité de commande min: | 1 morceau |
| Prix: | $1500/ Piece |
| Détails d'emballage: | Caisse en bois/Pallte |
| Délai de livraison: | 90 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 20 morceaux/mois |
| Matériel: | ZG42CrMo | Module: | 25 |
|---|---|---|---|
| Largeur: | 350 mm | Temps de production: | 90 jours |
| Diamètre d'astuce: | 4800mm | Grade de qualité: | Catégorie d'OIN 8 |
| Mettre en évidence: | Le périmètre de transmission embraye OIN 8,Vitesse de broyeur à boulets de 25 modules,Vitesse de broyeur à boulets d'OIN 8 |
||

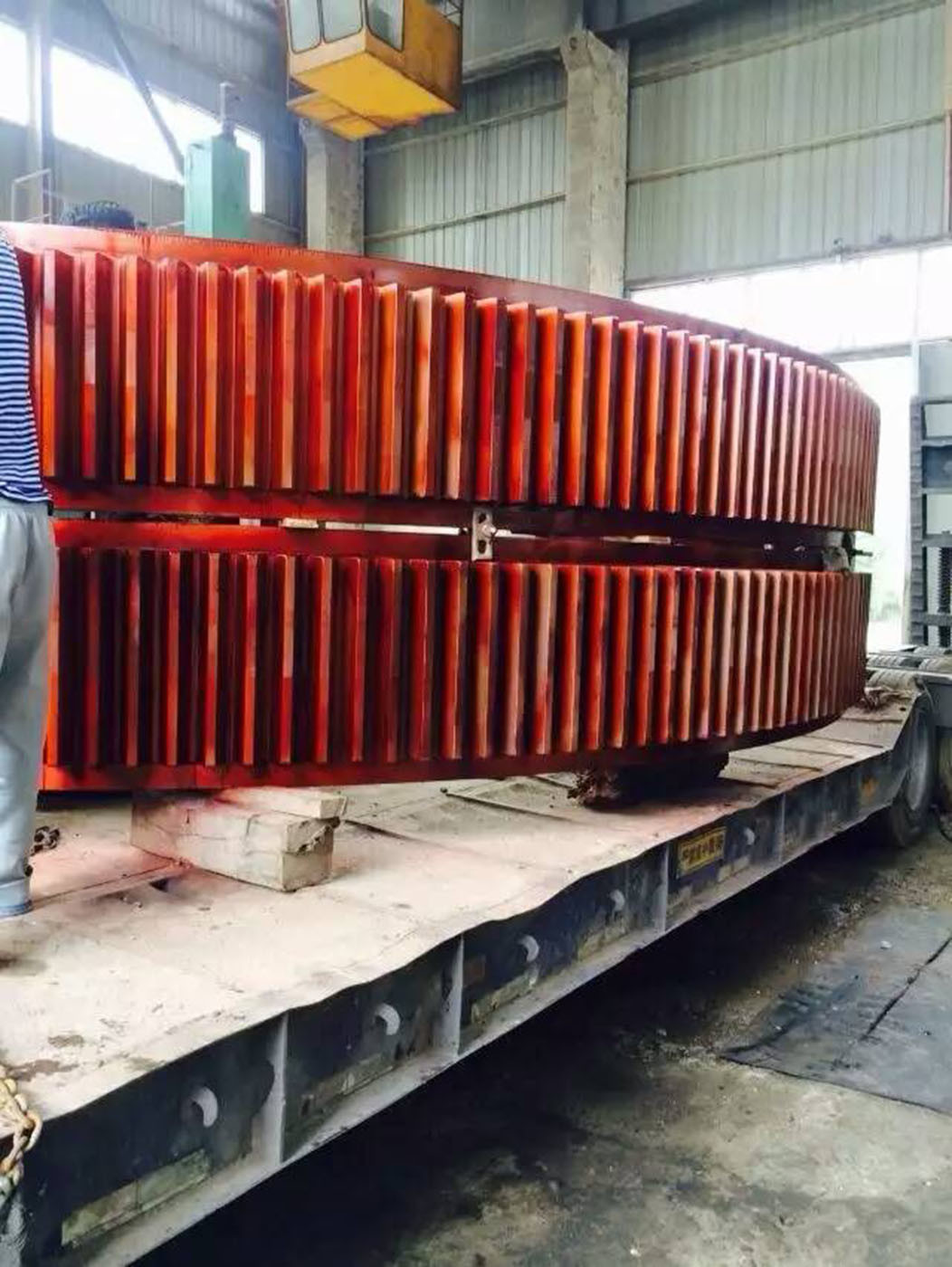

25 Module de coulée d'acier Des engrenages de circonférence sur mesure pour le moulin à billes des usines de ciment
1) Description du dispositif de circonférence
a) Les engrenages de circonférence sont fabriqués à partir de pièces moulées en acier allié d'une capacité maximale de 150 tonnes ou de 12,5 m par ensemble d'engrenages.
b) Nous fabriquons des engrenages et des boîtiers de vitesses à partir de pièces forgées en acier allié durci ou durci.
c) Les zones des dents et des racines des engrenages sont soumises au broyage si nécessaire, ce qui garantit un degré élevé de précision dans la fabrication des engrenages
d) Une tête d'essai embarquée permet de produire des graphiques d'inspection de la qualité des engins pour vérifier le profil des dents, le plomb, la hauteur,
les valeurs et les écarts de couverture.
| Produits | Les engrenages de circonférence |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Fressage des engrenages/Fresage des engrenages |
| Le grincement des dents | |
| Module (M) | 25 |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 20° |
| Angle de plomb | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté de surface | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
