| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22082104 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $70/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| DP: | 1.8 | Diamètre de lancement: | Φ508 |
|---|---|---|---|
| Diamètre extérieur: | Φ531. Je vous en prie.03 | Angle de lancement: | 36°52'12" |
| Angle de visage: | 38° 49'2 " | Angle de racine: | 35° 12' 45" |
| Mettre en évidence: | Pignons coniques DP1.8 en spirale,Pignons coniques en spirale AGMA 10-11,pignon conique de système de 36T Gleason |
||

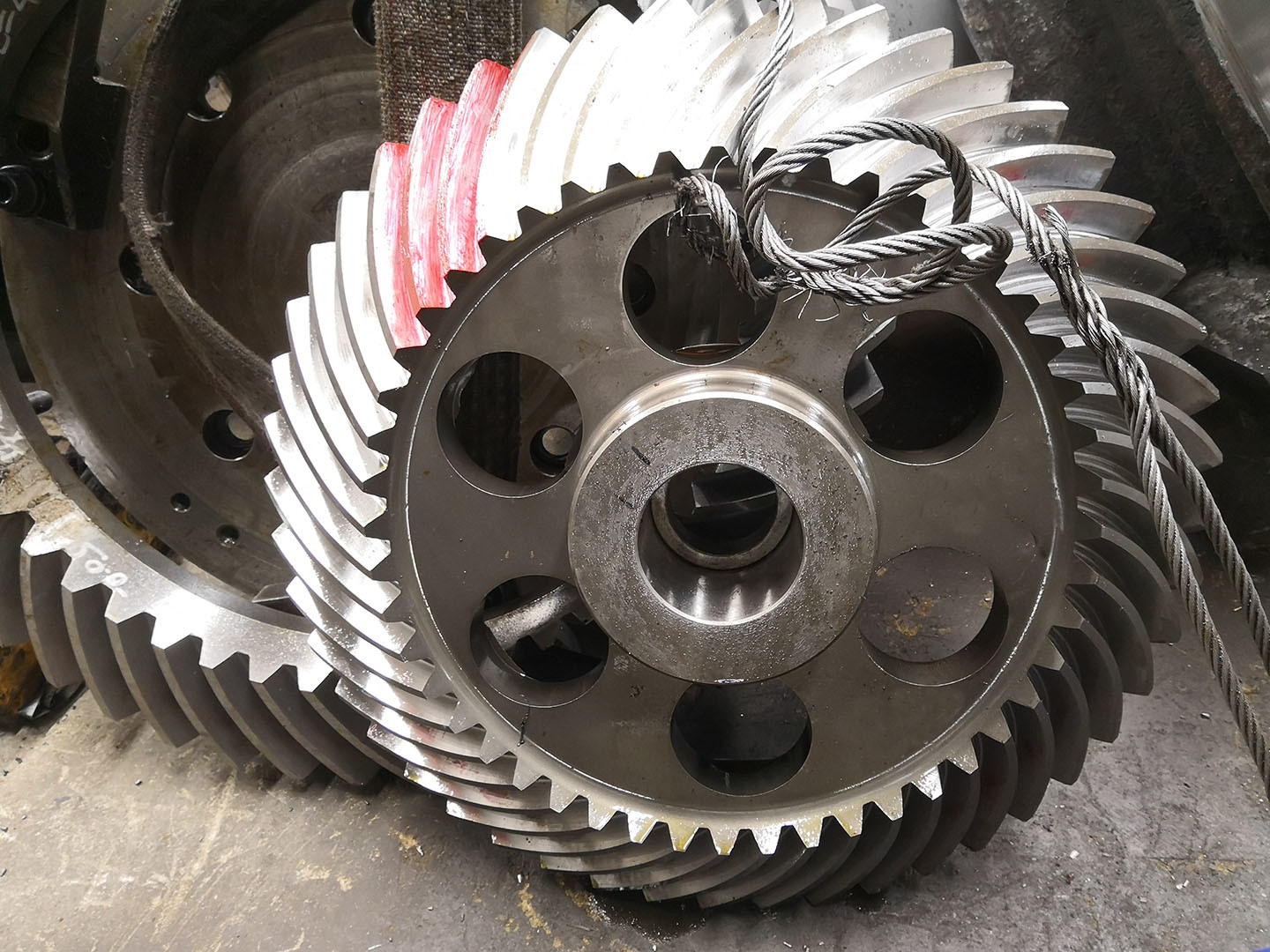

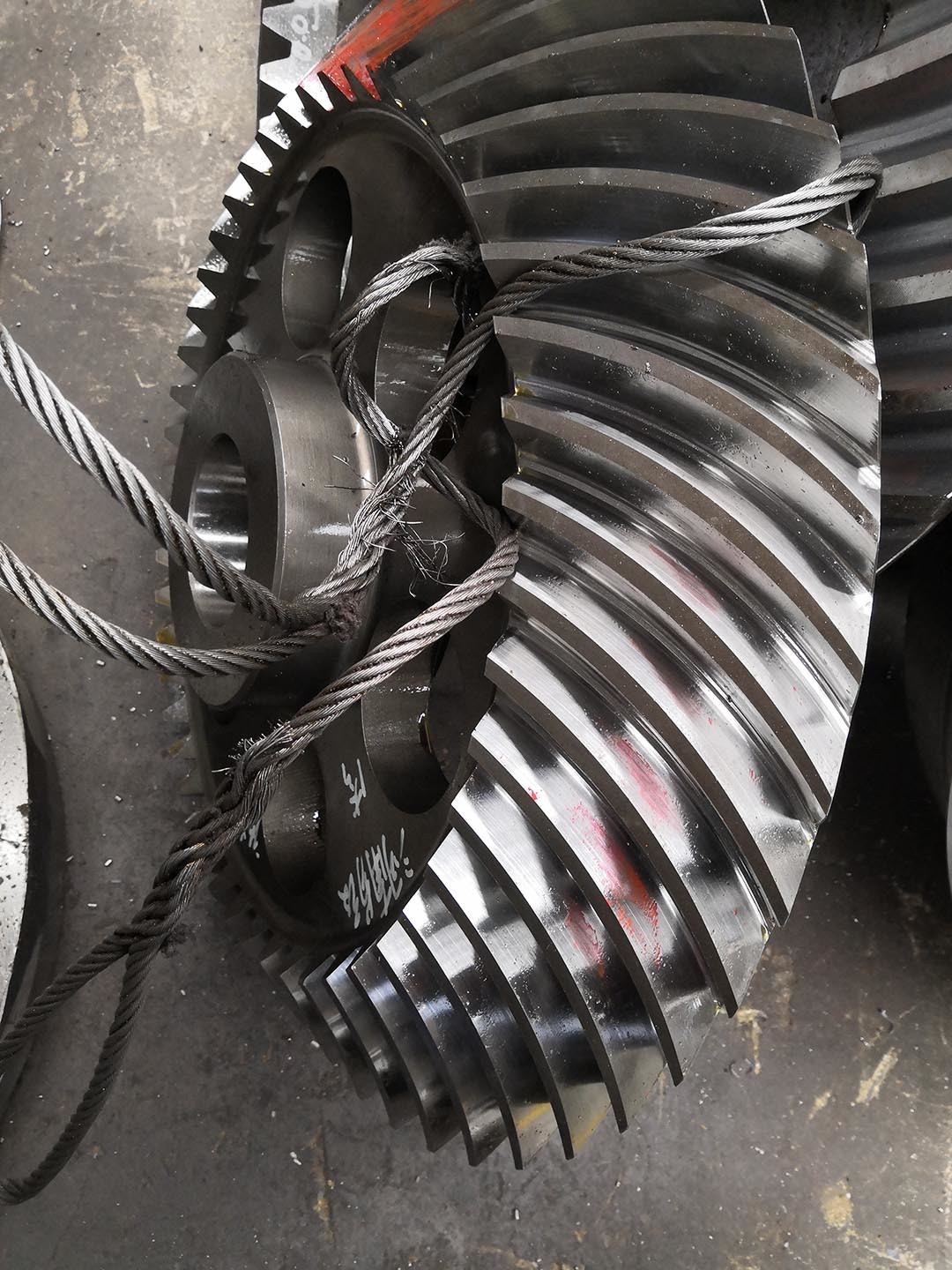

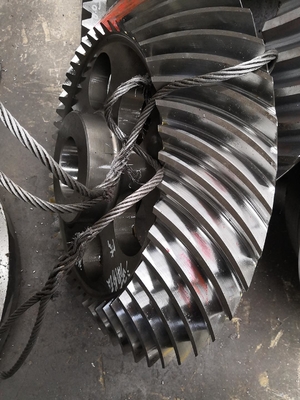

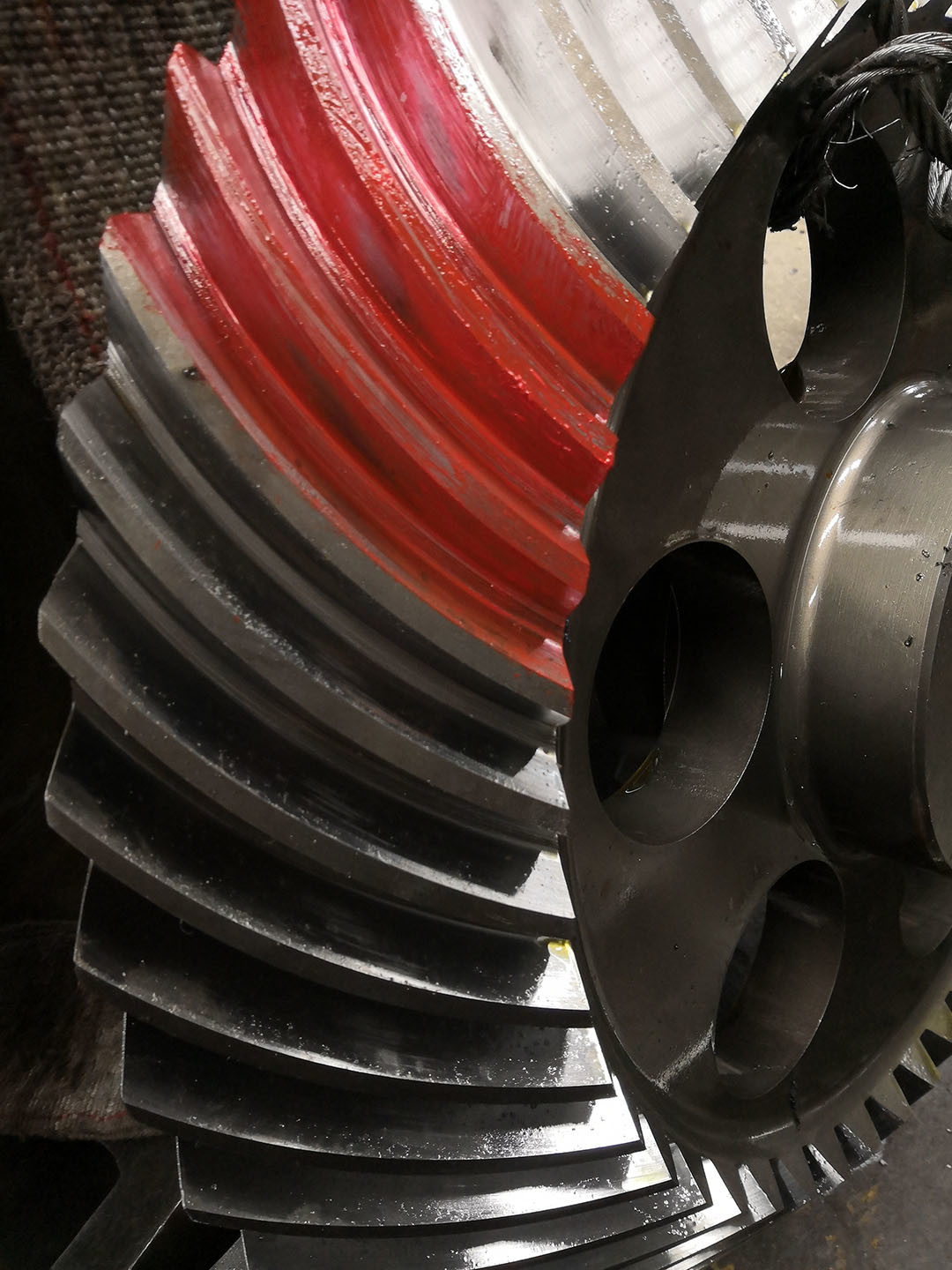

1) Caractéristiques de l'engrenage conique spirale
Les engrenages coniques spiraux sont devenus de plus en plus populaires en raison de leur capacité de changement de vitesse élevée sous contrainte.
Pour les vitesses élevées ou si un léger jeu est requis, l'épluchage ou le ponçage dur est effectué après
| Produits | Jeu d'engrenages coniques spiraux |
| Fabriqué sur mesure | √ |
| Matériau | SAE 4320/ 20CrNi2MoA |
| Fabrication des dents d'engrenage | Fraisage des engrenages et rectification des dents d'engrenage |
| Pas diamétral | 1.8 |
| Rectification des dents d'engrenage | √ |
| Nombre de dents (Z) | 36 |
| Angle de pression (α) | 20° |
| Angle d'hélice | 35° |
| Grade de précision | Grade AGMA 10-11 |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62HRC |
| COMPARISON DES GRADES DE CODES D'ACIER | |||||
| CHINE/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Équipement de production
Processus de production
Forgeage Usinage Coupe
Traitement thermique Rectification Inspection
