| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22081501 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $370/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Taille totale: | 90 mm | Angle de lancement: | 30°15° |
|---|---|---|---|
| Module: | 11 | Diamètre d'astuce: | Pour les véhicules à moteur |
| Direction: | Droit | Dureté: | 58-62 HRC |
| Mettre en évidence: | Pignon conique hélicoïdal de 11 modules,engrenages de la transmission 20CrMnTi de meulage,pignon conique 20CrMnTi hélicoïdal |
||
1) Applications de l'engrenage en forme de spirale
Les engrenages en forme de spirale sont utilisés dans les situations où l'axe de rotation d'un arbre doit changer de direction.
Un exemple de ceci est un différentiel de voiture où l'arbre d'axe rotatif est tourné de 90° pour entraîner les roues.
2) Caractéristiques de l'engrenage à béquille en spirale
Un engrenage en forme de flèche en spirale a des dents coupées en forme hélicoïdale avec la surface de l'enfoncement étant conique.
Il en résulte une réduction du bruit et des vibrations grâce à l'engagement progressif des dents en spirale
le contact commence à une extrémité d'une dent d'engrenage et s'étend progressivement sur tout le flanc de la dent.
Les rapports de vitesse typiques sont de 1:1 à 5:1.
Les axes d'un système en spirale sont sur le même plan.

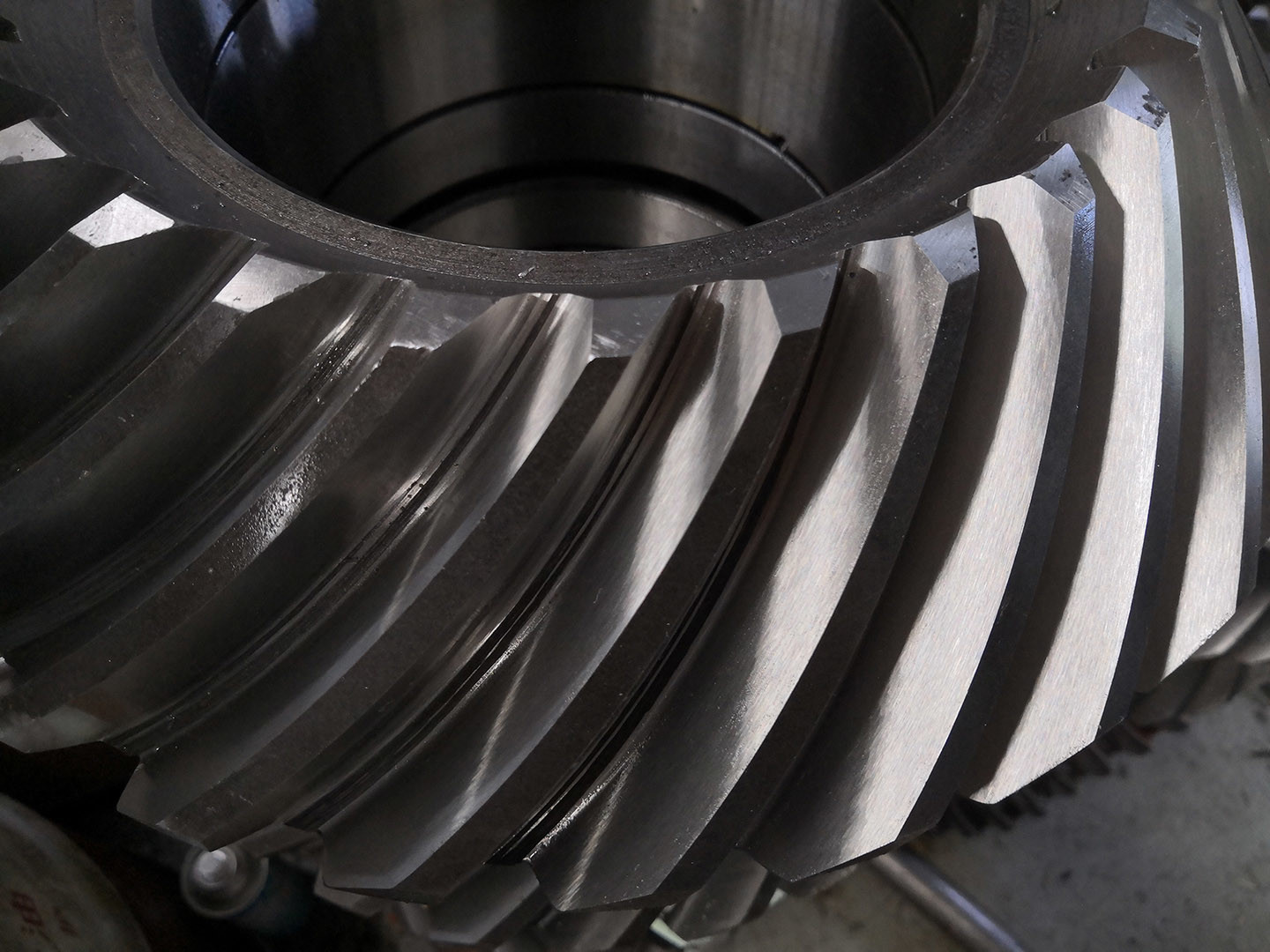

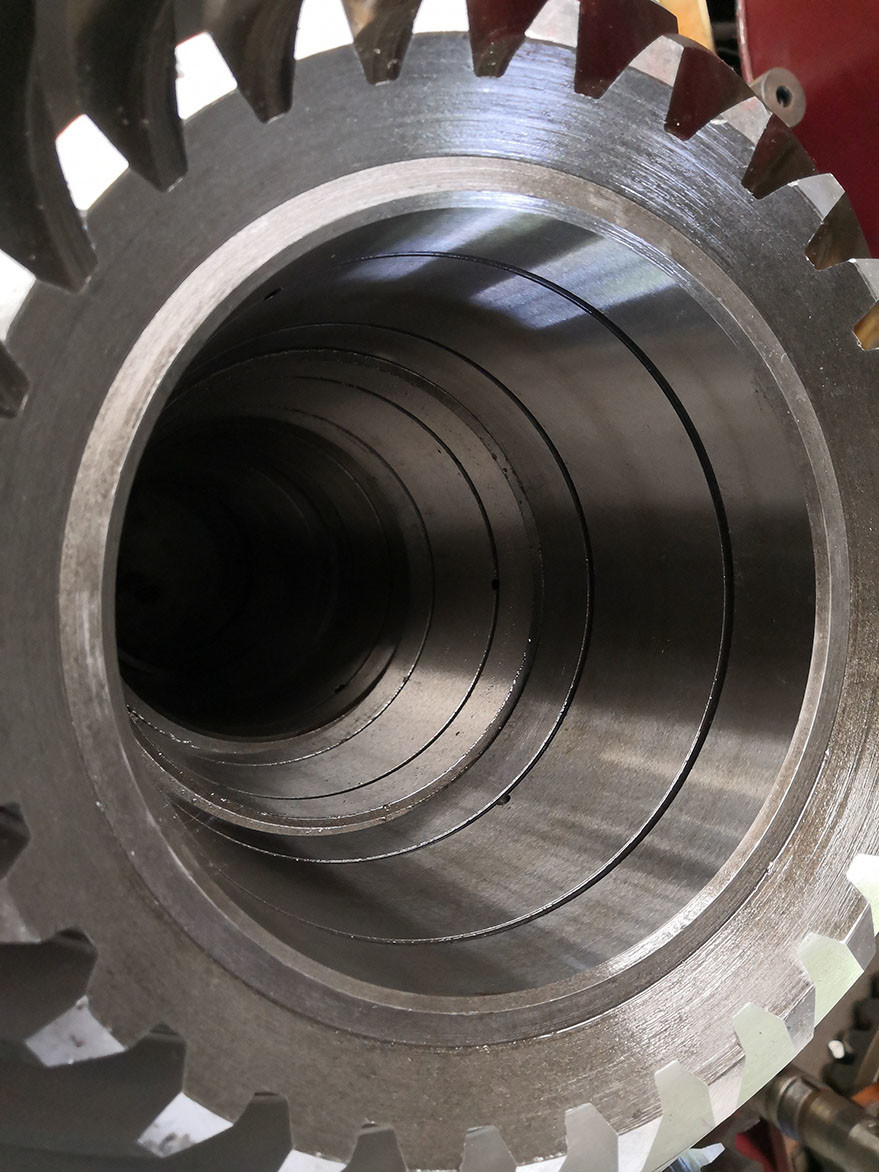

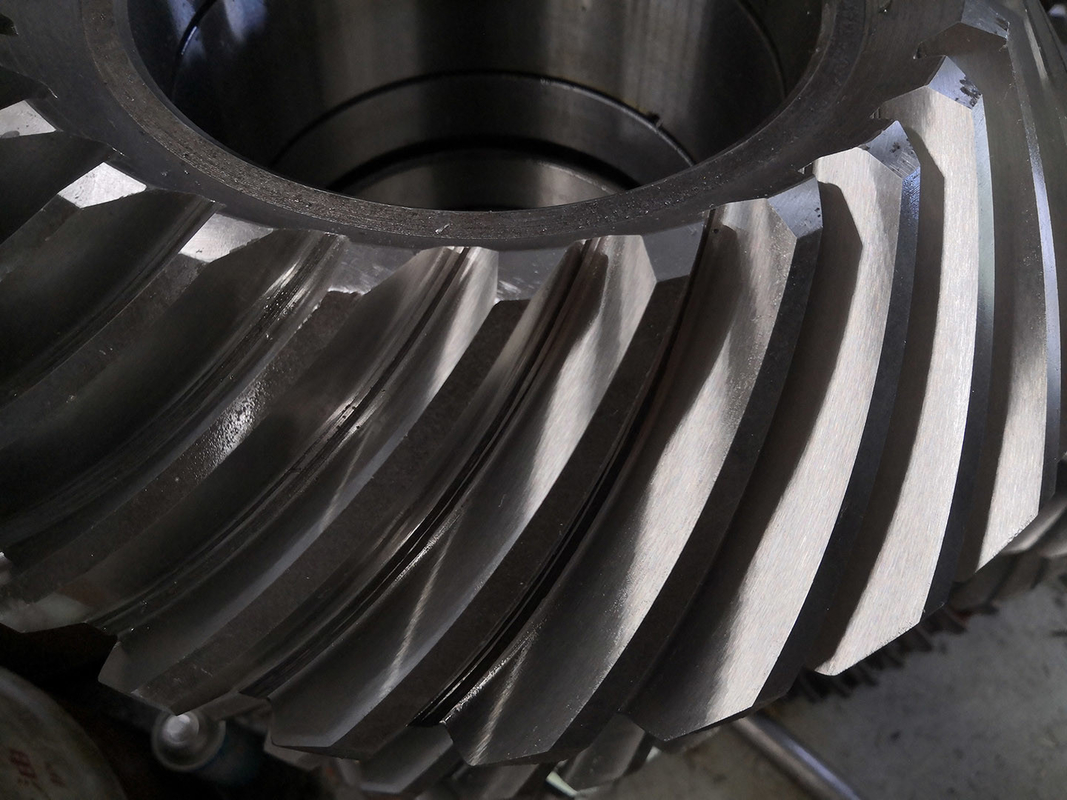

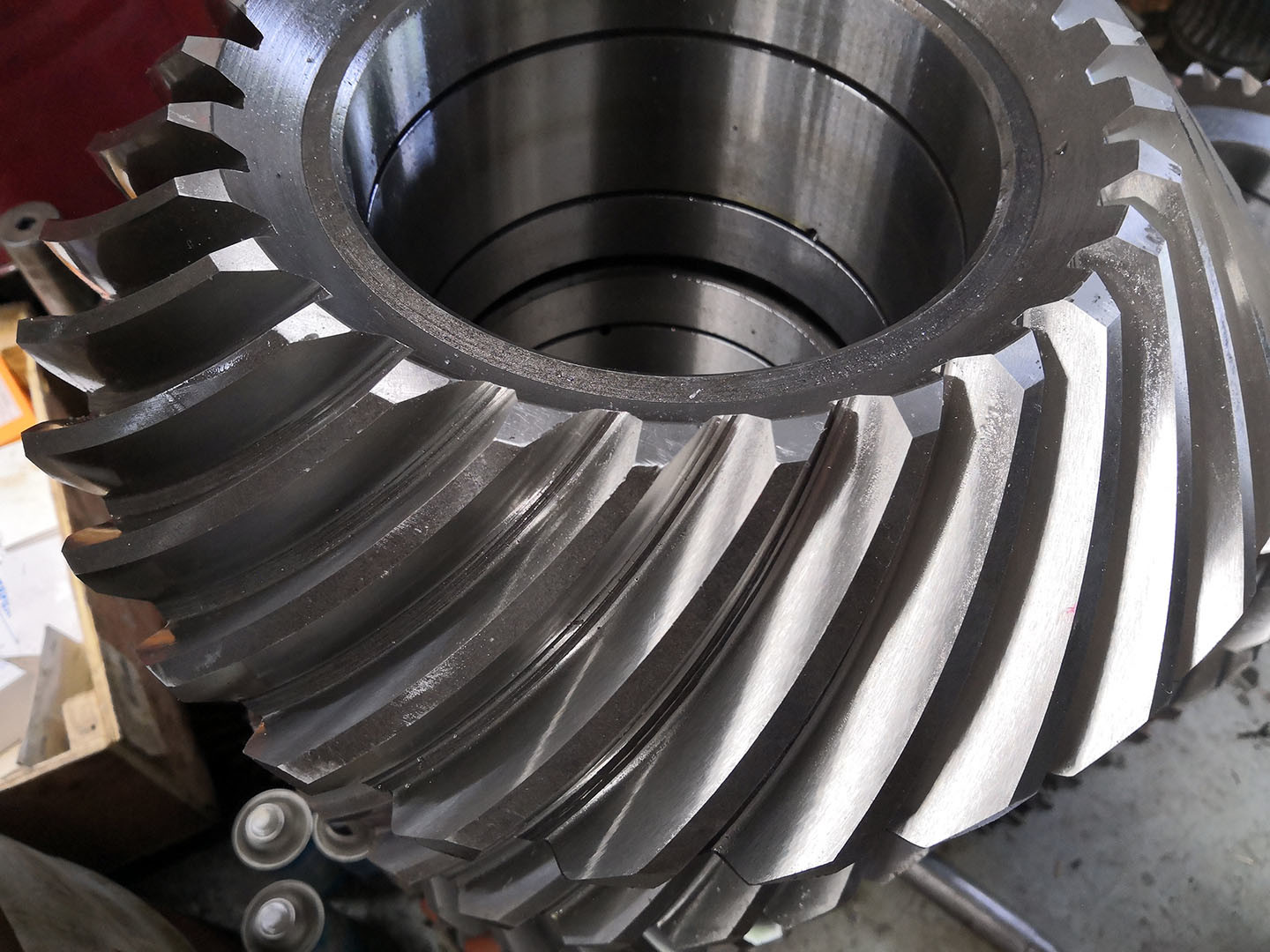

| Produits | L'axe d'engrenage de la béquille en spirale |
| Fabriqué sur mesure | √ |
| Matériel | 20CrMnTi |
| Fabrication de dents d'engrenage | Frénage des engins et broyage des dents des engins |
| Module | 11 |
| Dentissage à l'équipement | √ |
| Nombre de dents (Z) | 35 |
| Angle de pression (α) | 20° |
| Angle de plomb | 35° |
| Grade de précision | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
