| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GG22081002 |
| Quantité de commande min: | 1 morceau |
| Prix: | $1500/ Piece |
| Détails d'emballage: | Caisse en bois/Pallte |
| Délai de livraison: | 90 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 20 morceaux/mois |
| Matériel: | acier de moulage | Module: | 28 |
|---|---|---|---|
| Largeur de visage: | 200 mm | Temps de production: | 90 jours |
| Diamètre extérieur: | 4800mm | Le tonnerre: | 87.964 mm |
| Mettre en évidence: | 28 vitesses industrielles d'acier de bâti de module,Vitesse de périmètre de moulin de ciment de dessiccateur rotatoire,Vitesses industrielles de dessiccateur rotatoire |
||

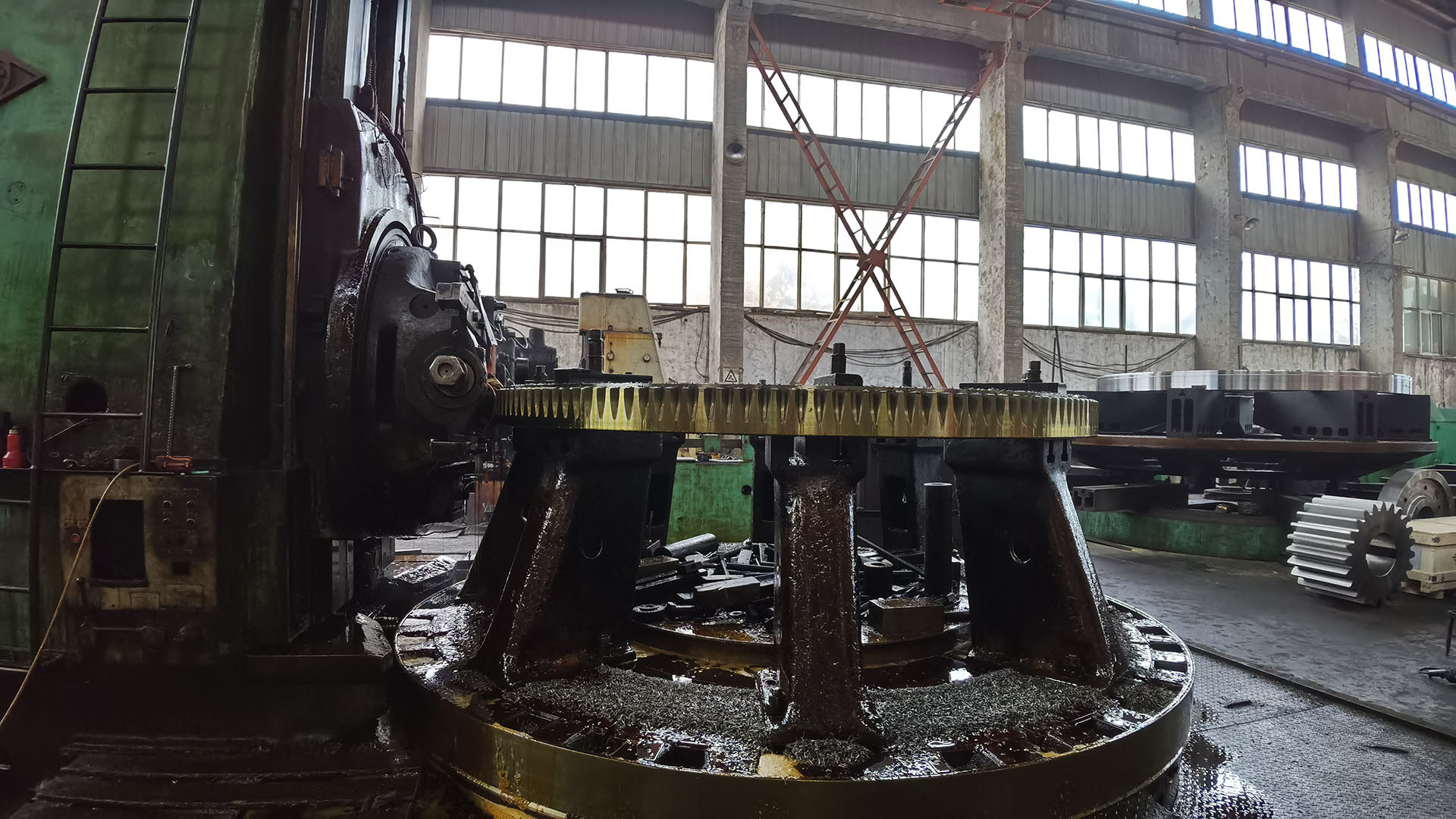

28 engrenages de circonférence en acier pour les usines horizontales de l'industrie du ciment
1) Description du dispositif de circonférence
Les engrenages de circonférence traditionnels se composent généralement de deux à quatre segments et sont assemblés pour le traitement.
Cela nécessite des machines extrêmement grandes et coûteuses pour la production, la manutention et le traitement thermique.
En outre, la taille des pièces constitutives crée des inconvénients en ce qui concerne la qualité de la coulée et le traitement thermique.
2) Données techniques des engins de circonférence
Diamètre de l'enroulement de l'engrenage de circonférence jusqu'à 8 m (des diamètres plus grands sont disponibles après discussion plus approfondie)
Largeur maximale 450 mm
Vitesse maximale de la ligne de mise en place 6 m/s
Module d'engrenage de circonférence 20, 25, 30
Calculé selon la norme ISO 6336 (AGMA sur demande)
| Produits | Les engrenages de circonférence |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| Produits manufacturés | Fressage des engrenages/Fresage des engrenages |
| Le grincement des dents | √ |
| Module (M) | 22 |
| Nombre de dents (Z) | La coutume |
| Angle de pression (α) | 20° |
| Angle de plomb | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Dureté de surface | 230 à 260 HB |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
