| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GS220805004 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $50.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, D/P, Western Union, T/T |
| Capacité d'approvisionnement: | 300 morceaux/mois |
| le matériel: | AISI 8620 | le module: | 3 |
|---|---|---|---|
| Angle de la hélice: | 30° | Précision des dents: | Catégorie d'OIN 6 |
| longueur: | 210 | Angle de pression: | 15° |
| Mettre en évidence: | Arbre de pignon à 3 modules,arbre de pignon en acier 20CrNiMo,arbre de pignon de réducteurs de vitesse |
||

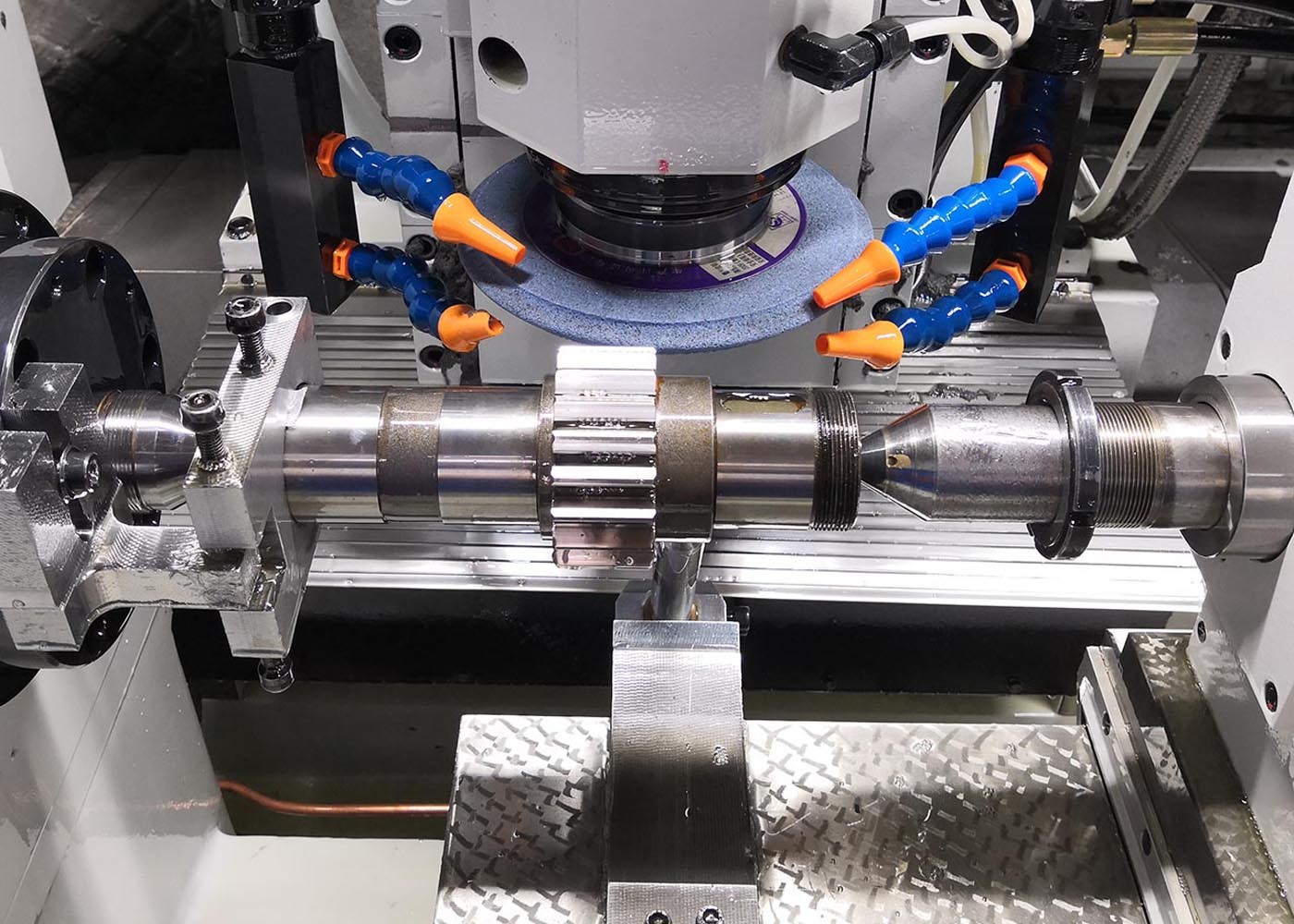

3 Module 20CrNiMo acier à pignon hélicoïdal Arbre d'engrenage du réducteur de vitesse
1) Caractéristiques de l'arbre de l'engrenage
Les engrenages d'entraînement ne sont pas une force axiale
Plus facile à fabriquer
2) Applications de l'arbre à engrenages hélicoïdaux
Largement utilisé comme composants de transmission.
| Produits | L'échafaudage hélicoïdal à gauche |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| ÉquipementLes dentsProduits manufacturés | Le broyage des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 3 |
| Nombre de dents (Z) | 12 |
| Angle de pression (α) | 20° |
| Angle de plomb | 0° |
| Grade de précision | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
