| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | HB22072201 |
| Quantité de commande min: | 2 morceaux |
| Prix: | $300/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 70 jours |
| Conditions de paiement: | L/C, T/T, |
| Capacité d'approvisionnement: | 300 PCs/mois |
| le poids: | 3200 kg | Diamètre extérieur: | 4700 |
|---|---|---|---|
| Les dents numérotent: | 158 | Largeur: | 98 |
| Marque: | Produit d'origine | Traitement thermique: | Extinction et gâchage |
| Mettre en évidence: | Vitesses en arête de poisson de double zéro de Gap,Vitesse hélicoïdale droite de main gauche,Vitesse en arête de poisson droite de main gauche |
||

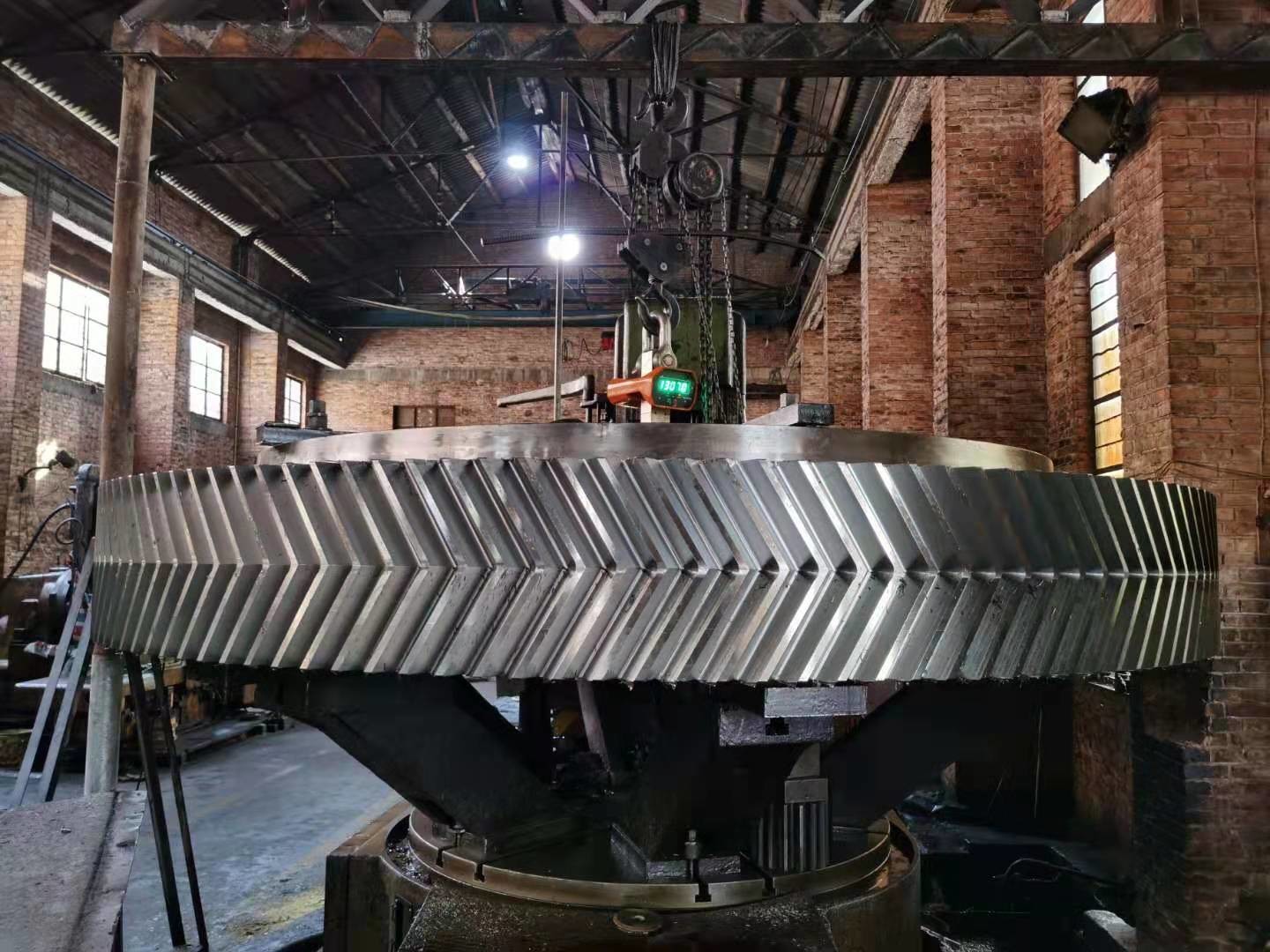

1) Traitement thermique des engins à os de hareng
Dureté de 260 à 300 HB
Le traitement thermique le plus courant consiste à éteindre et à tempérer les engins à os de hareng.
2) Matériau des engins à os de hareng
AISI 4140 ou SAE 4340
3) Applications des engins à os de hareng
L'engrenage à herringbone est utilisé pour transmettre la puissance entre des arbres parallèles.
Turbine à vapeur à propulsion navale.
| Produits | engins de pêche à l'éperon |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Des écailles de hareng |
| Fabrication de dents d'engrenage | Traction des engins |
| Dentissage à l'équipement | Nullement |
| Module (M) | 10 |
| Nombre de dents (Z) | 30 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | La coutume |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Éteindre et tempérer |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
