| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB2207003 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $300/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Direction: | La main droite. | Largeur de visage: | 85 mm |
|---|---|---|---|
| Module: | 30 | Diamètre de lancement: | 2610 |
| Les dents numérotent: | 87 | Matériel: | 20CrNi2MoA |
| Mettre en évidence: | Engrenages coniques en spirale de meulage d'engrenages,engrenages coniques du système Gleason Module 30,engrenages coniques en spirale du système Gleason |
||
1) Caractéristiques de l'engrenage en forme de spirale
Les engrenages en spirale doivent être remplacés par paires.
Les engrenages gauche et droit doivent être remplacés ensemble.

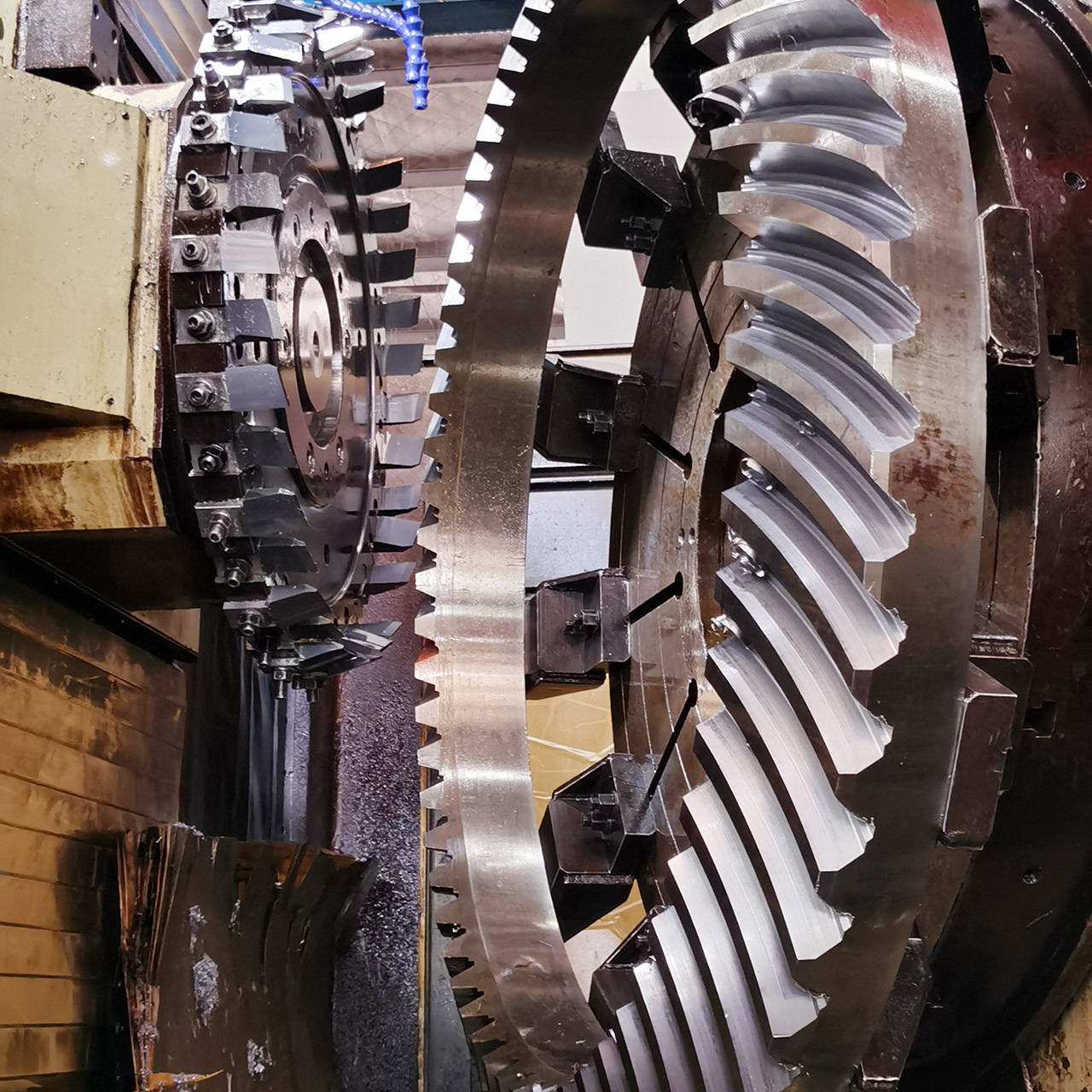

2) Fabrication d'engrenages à billes en spirale
Les engrenages à bélier en spirale sont fabriqués par le fraisage et le broyage des engrenages.
| Produits | Les engrenages à bille en spirale avec des aiguilles internes |
| Fabriqué sur mesure | √ |
| Matériel | SAE 4320/ 20CrNi2MoA |
| Fabrication de dents d'engrenage | Frénage des engins et broyage des dents des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 30 |
| Nombre de dents (Z) | 87 |
| Angle de pression (α) | 20° |
| Angle de plomb | 35° |
| Grade de précision | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
