pignons coniques en spirale
>
|
| Lieu d'origine | La Chine |
| Nom de marque | YIZGEAR |
| Numéro de modèle | SB220722002 |

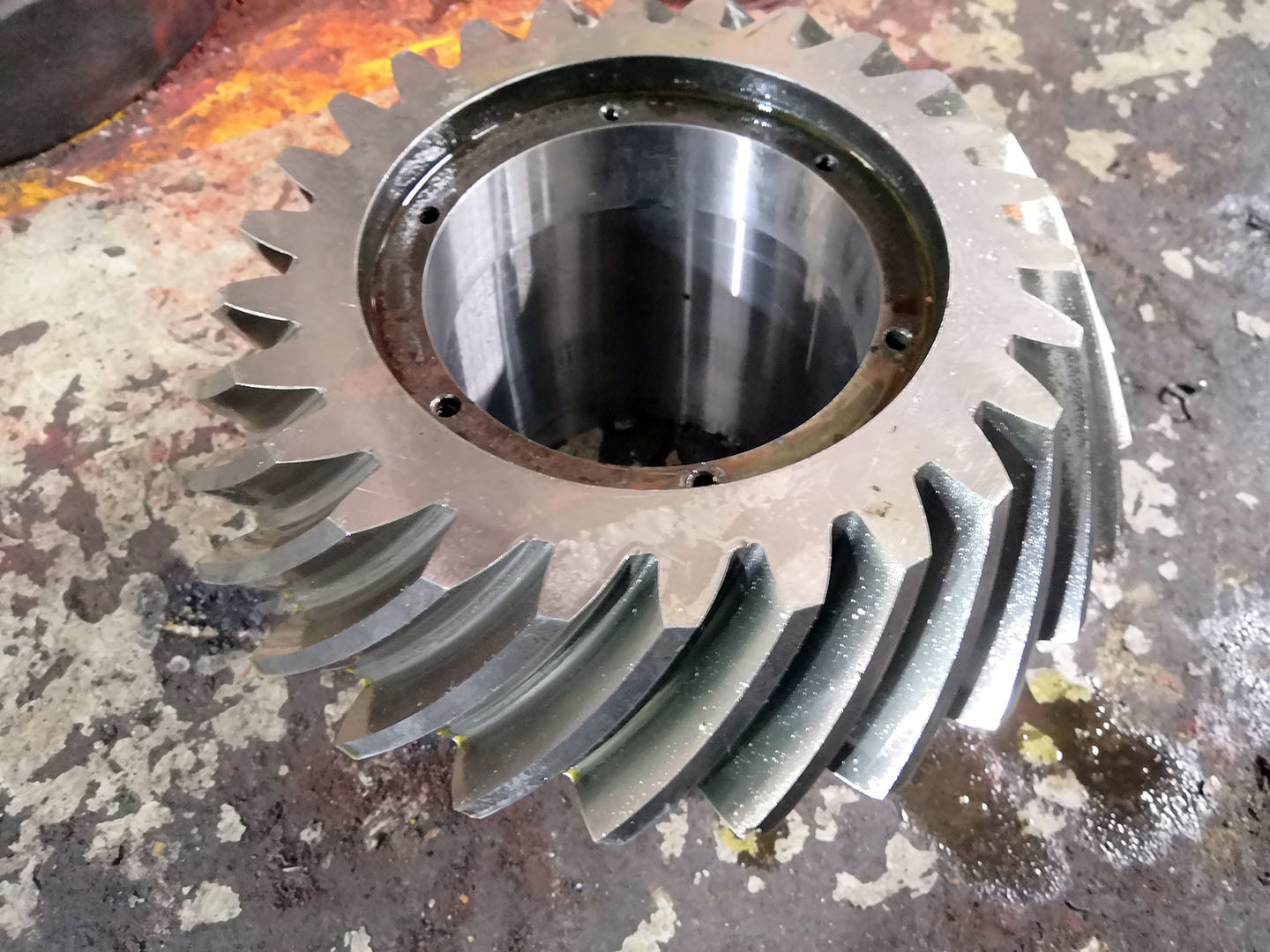

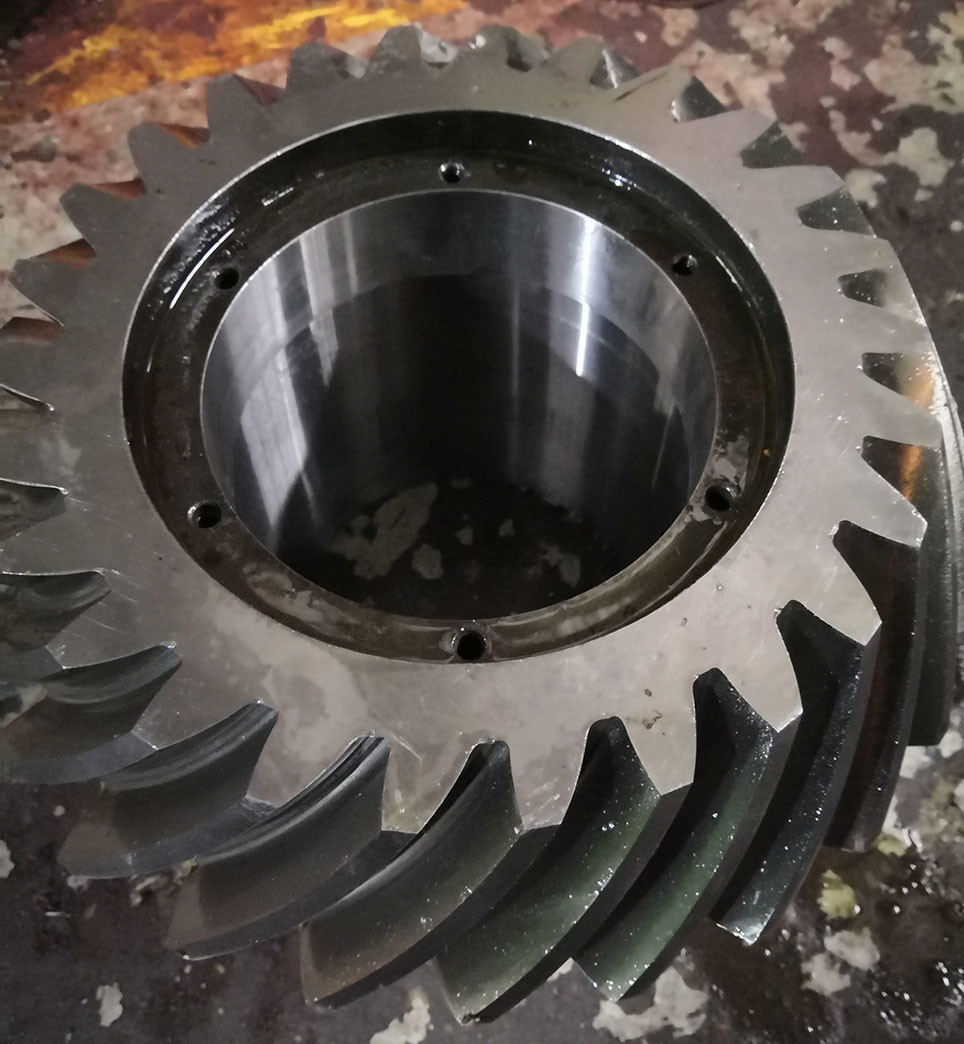

14.111 Ensemble d'engrenages à rouleaux spiraux de type Gleason
1) Description de l'engrenage en spirale en forme de cône
Les engrenages en spirale sont des engrenages en spirale avec des dents en spirale.
Les engrenages à béton avec des dents courbes et oliques permettent un engagement graduel et une plus grande surface de contact.
2) Caractéristiques de l'engrenage en spirale
a) Avec un rapport de contact plus élevé, une résistance et une durabilité plus élevées par rapport à un engrenage bisculaire droit équivalent.
b) Permet un taux de réduction plus élevé.
c) Avec une meilleure efficacité de transmission avec une réduction du bruit des engrenages.
3) Applications des engrenages en forme de spirale
Automobiles, tracteurs, véhicules, engrenages de réduction finale pour les navires.
Convient pour les trains à grande vitesse et à lourde charge.
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Je ne sais pas. |
| Fabrication Traitement | Traction des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 14.111 |
| Nombre de dents d'engrenage (Z) | 36 et 48T |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 35° |
| Angle de travail/angle de l'arbre | 90° |
| Matériel | 20CrNi2MoA |
| Traitement thermique | Carburation ou étanchement du ciment |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
Équipement de production
Processus de production
Forgeage, usinage et découpe
Inspection du broyage par traitement thermique
