| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB2207002 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $300/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Module: | 16.477 | Pressure Angle: | 20° |
|---|---|---|---|
| Helix Angle: | 15° | Material: | 17CrNiMo6 |
| Heat Treatment: | Carburizing | Manufacture Processing: | Gear Teeeth Grinding |
| Mettre en évidence: | 16,477 pignons coniques en spirale en acier de module,Vitesse en spirale de biseau rectangulaire interne de cannelure |
||

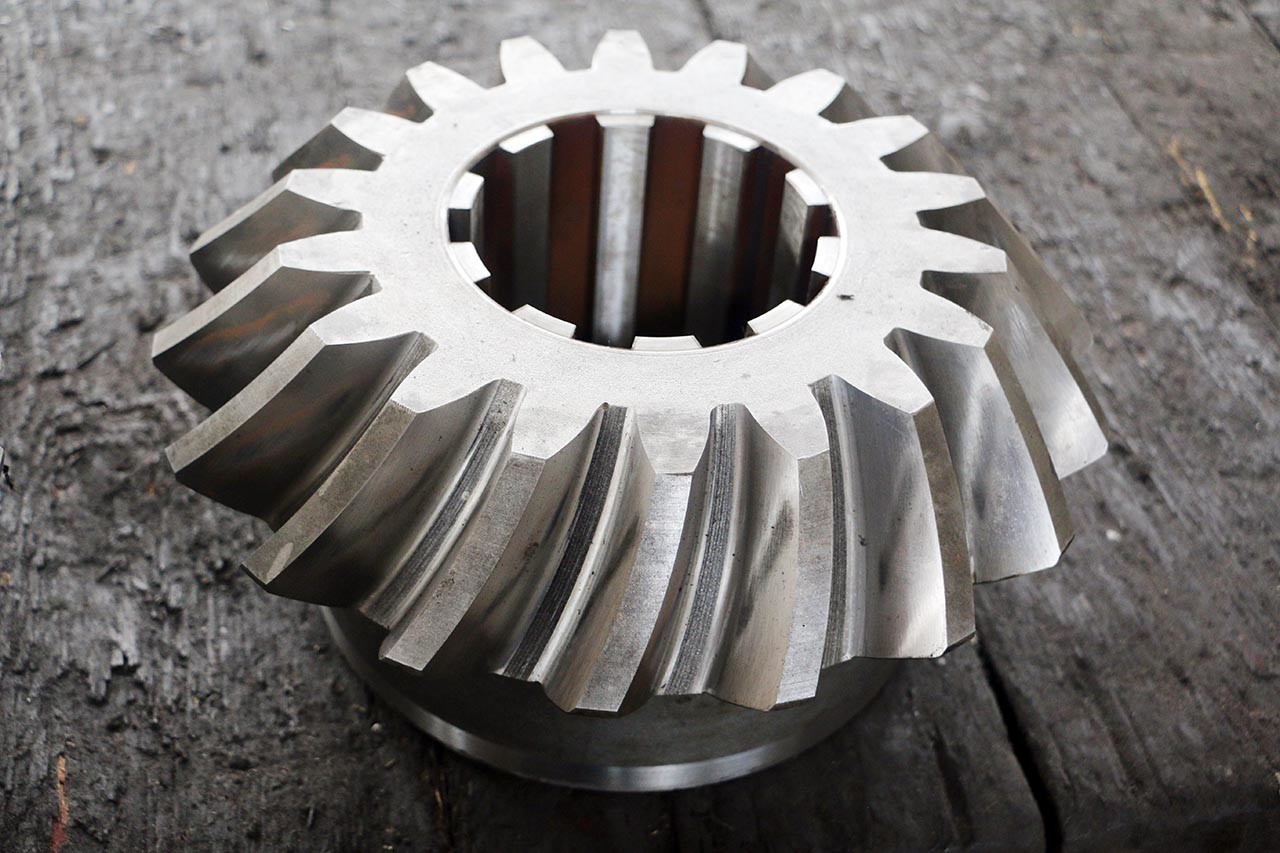

1) Description de l'engrenage en spirale en forme de cône
L'engrenage à courbes en spirale est un engrenage à courbes de type spécial, un engrenage à courbes en spirale avec un angle hélicoïdal creux.
2) Qualité de l'engrenage des engrenages en forme de spirale
Les engrenages en forme de spirale conique standard fabriqués par traitement par fraisage des dents d'engrenage.
L'engrenage en colimaçon spirale peut être transformé par broyage des dents d'engrenage après traitement thermique.
La qualité des dents d'engrenage peut atteindre la qualité ISO 5-6 (grade AGMA 10-11)
| Produits | Les engrenages à bille en spirale avec des aiguilles internes |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Je ne sais pas. |
| Fabrication d'engins à vers | Frénage des engins et broyage des dents des engins |
| Grincement des dents par l'arbre du ver | √ |
| Module (M) | 16.477 |
| Nombre de dents (Z) | 18 et 23T |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision du faisceau de vers | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
