| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GS2207001 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $200.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, D/P, Western Union, T/T |
| Capacité d'approvisionnement: | 300 morceaux/mois |
| le matériel: | 20Cr2Ni4 | Traitement thermique: | Carburation |
|---|---|---|---|
| Dureté: | 58-62 HRC | Grade de qualité: | Niveau ISO 6 à 7 |
| Type de profil: | vitesse cylindrique | longueur: | Unité de mesure |
| Mettre en évidence: | Axe de carburation d'engrenage de transmission,axes de cannelure de vitesse pour des réducteurs de vitesse,Axes de carburation de cannelure de vitesse |
||

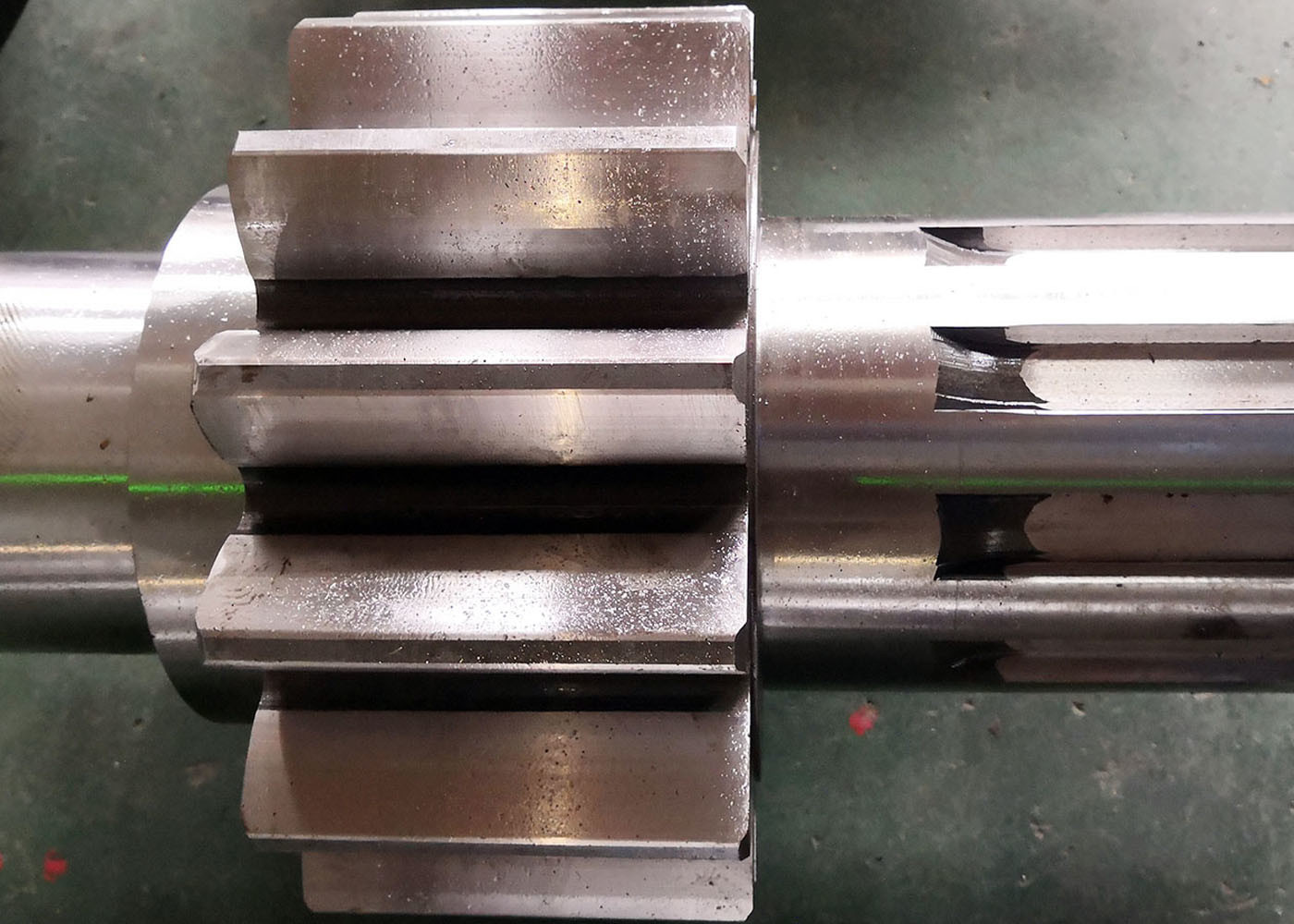

Pièces de transmission - Arbres d'engrenage et arbres cannelés pour réducteurs
1) Description des pièces de transmission :
Les engrenages et les arbres d'engrenage sont largement utilisés dans divers types de machines comme composant de transmission.
Types d'engrenages :
a) Engrenages droits et hélicoïdaux
b) Engrenages coniques
c) Engrenages à vis sans fin et engrenages hypoïdes
2) Caractéristiques de l'engrenage droit
Les dents sont droites et parallèles à l'axe de l'arbre. Transmettent la puissance et le mouvement entre deux arbres parallèles en rotation.
Caractéristiques :
a) Facile à fabriquer.
b) Il n'y a pas de force axiale.
c) Relativement facile d'atteindre un grade de haute qualité.
| Produits | Engrenage droit/Cannelé |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Engrenage cylindrique |
| EngrenageDentsFabrication | Fraisage d'engrenages/Taillage d'engrenages/Formage d'engrenages |
| Rectification des dents d'engrenage | √ |
| Module (M) | 10 |
| Nombre de dents (Z) | Personnalisé |
| Angle de pression (α) | 20° |
| Angle d'attaque | 0° |
| Grade de précision | Grade ISO 6-7 |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62HRC |
| COMPARAISON DES GRADES DE CODES D'ACIER | |||||
| CHINE/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
