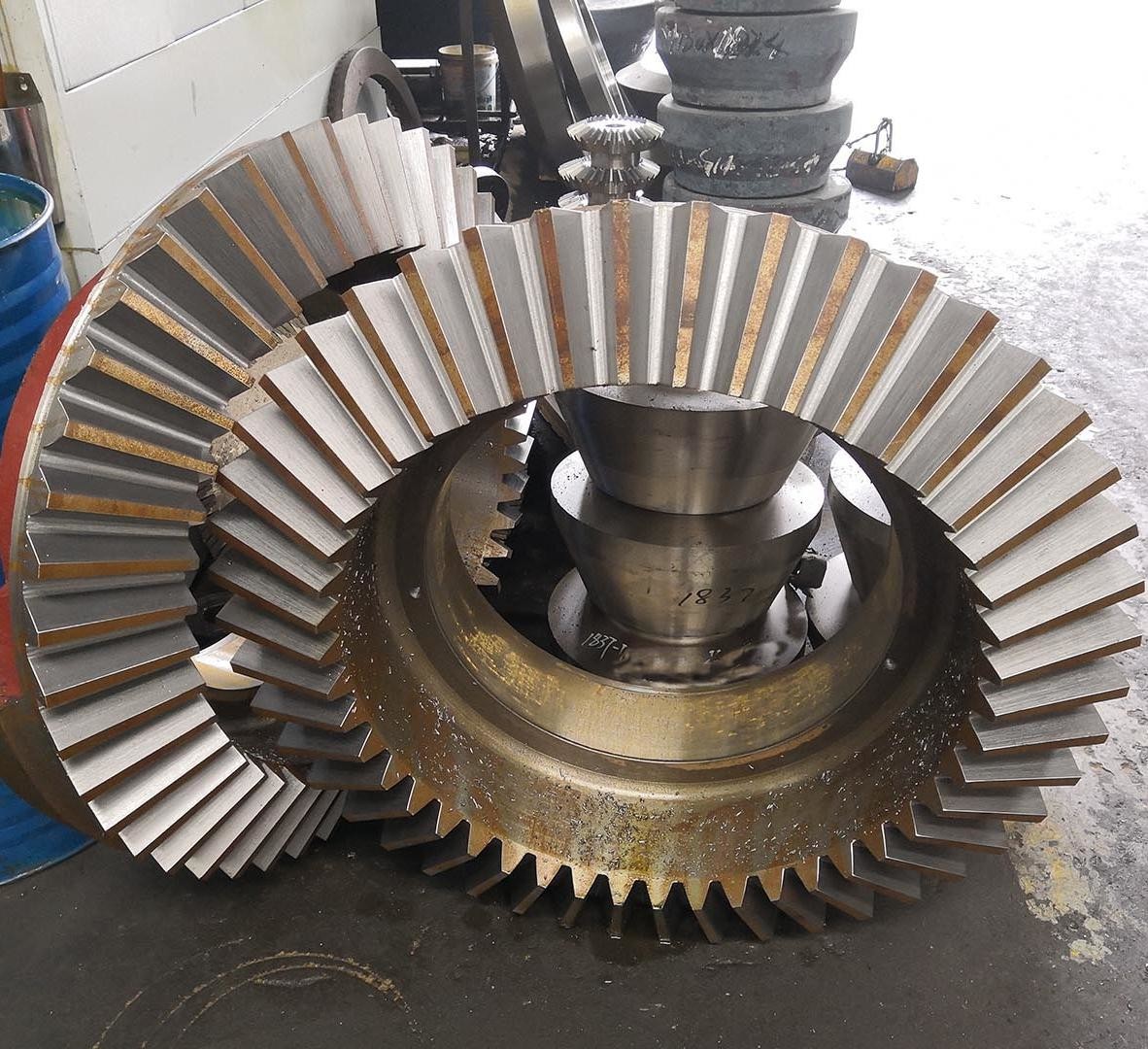

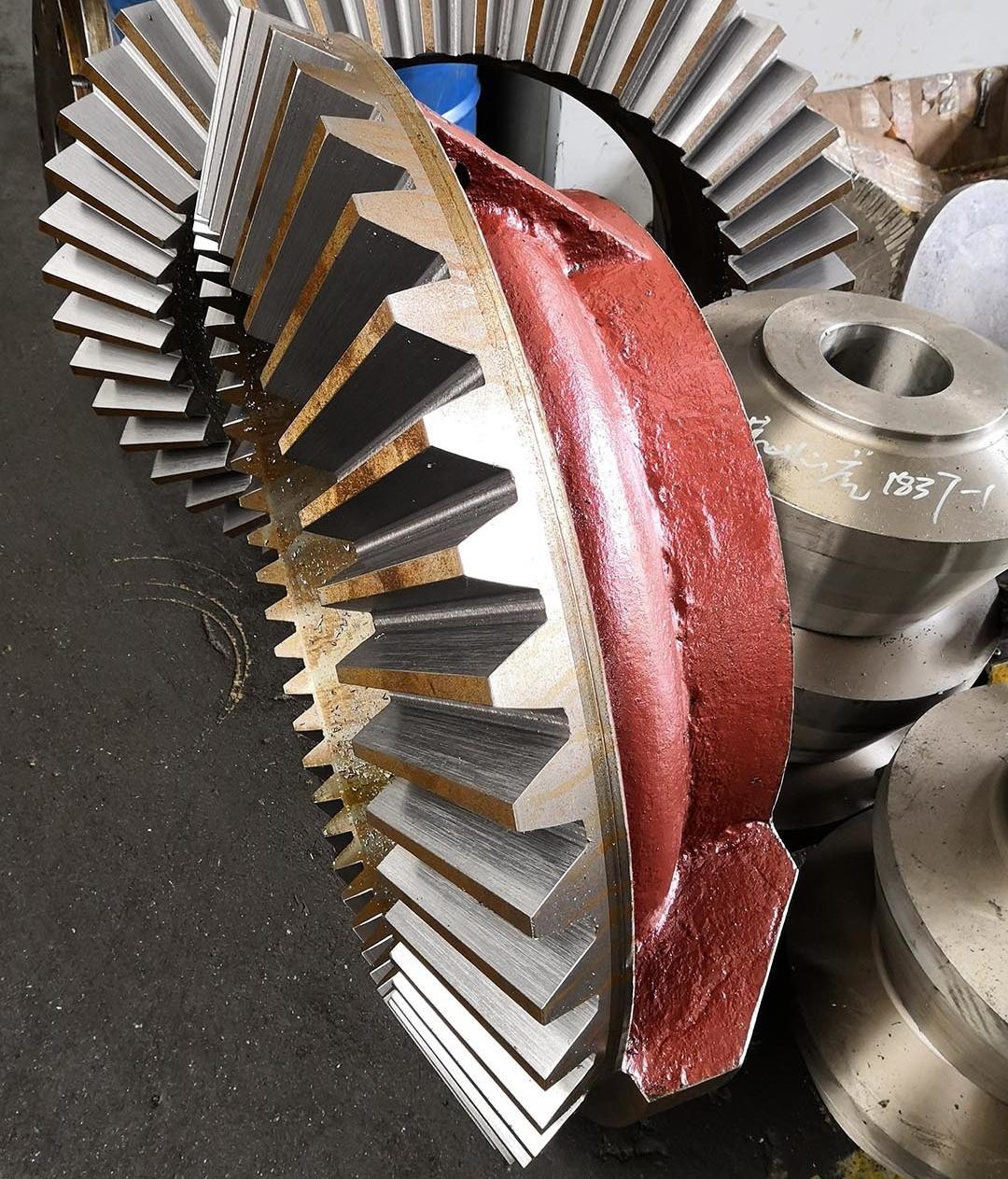

12 Module 32T engrenages à béquille droite avec angle d'arbre de 90 degrés 58-62 HRC
  • 12 Module 32T engrenages à béquille droite avec angle d'arbre de 90 degrés 58-62 HRC
  • 12 Module 32T engrenages à béquille droite avec angle d'arbre de 90 degrés 58-62 HRC
12 Module 32T engrenages à béquille droite avec angle d'arbre de 90 degrés 58-62 HRC

12 Module 32T engrenages à béquille droite avec angle d'arbre de 90 degrés 58-62 HRC

Lieu d'origine Chine
Nom de marque YIZGEAR
Détails du produit
Sur mesure:
Oui
Traitement thermique:
Carburzing
Angle de pression:
20 °
Méthode de fabrication:
Vitesse Shaper/fraisage de vitesse
Angle de visage:
21.01°
Les dents d'engrenage numérotent:
26T/65T
Mettre en évidence:

Des engrenages à boulons droits à arbre polyvalent

,

Des engrenages à bille à angle d'arbre de 90°

,

Des engrenages à boussole droites polyvalents

Conditions de paiement et d'expédition
Quantité de commande min
2 séries
Prix
300＄
Détails d'emballage
Caisse en contreplaqué
Délai de livraison
60 jours
Conditions de paiement
L/C, T/T
Capacité d'approvisionnement
500 ensembles/mois
Description du produit

1) Descriptions des engrenages coniques droits

Un engrenage conique droit est un type d'engrenage conique dont les lignes de dents sont distribuées en ligne droite le long de la génératrice conique.

Il est utilisé pour la transmission de puissance entre des arbres sécants (généralement à un angle de 90 degrés).

2) Caractéristiques des engrenages coniques droits

  • Le profil de la dent est une ligne droite et est parallèle à la génératrice du cône.
  • Les surfaces des dents sont de forme involute ou en arc de cercle, et lors de l'engrènement, elles présentent un contact ponctuel.
  • Applicable à la disposition de transmission où les deux arbres se croisent.

3) Avantages des engrenages coniques droits

  • Structure simple : La conception et la fabrication sont plus faciles à réaliser que pour les engrenages coniques spiraux.
  • Rendement de transmission élevé : La perte par frottement dans l'engrènement des engrenages droits est faible, et le rendement peut dépasser 95 %.
  • Coût inférieur : La technologie de traitement est mature et adaptée à la production de masse.
Spécifications techniques
Paramètre Spécification
Fabriqué sur mesure Disponible
Type de profil d'engrenage Gleason
Procédé de fabrication Façonnage d'engrenages
Rectification des dents Inclus
Module (M) 12
Nombre de dents (Z) 32
Angle de pression (α) 20°
Angle d'avance Personnalisé
Classe de précision ISO 8-9 Grade
Traitement thermique Cémentation/Durcissement par induction
Dureté de surface Pignon 58-62 HRC/Engrenage 50-55 HRC
Comparaison des nuances de codes d'acier
CHINE/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
Équipement de production

12 Module 32T engrenages à béquille droite avec angle d'arbre de 90 degrés 58-62 HRC 0

Procédé de fabrication



12 Module 32T engrenages à béquille droite avec angle d'arbre de 90 degrés 58-62 HRC 1

Les étiquettes:

Pignons coniques droits,

Pignon conique de Coniflex,

pignon conique de dent droite
