| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 2 séries |
| Prix: | 300＄ |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Angle de la hélice: | 35° | Précision: | AGMA 9 |
|---|---|---|---|
| Angle de presse: | 20° | Méthode de fabrication: | Meulage de vitesse |
| Grade de qualité: | OIN 6-7 | Type de profie: | Je ne sais pas. |
| Mettre en évidence: | Amélioration de l'efficacité des engrenages à béquille en spirale,Des engrenages à béquille en spirale de conception flexible,Des engrenages à boussole en spirale de haute précision |
||

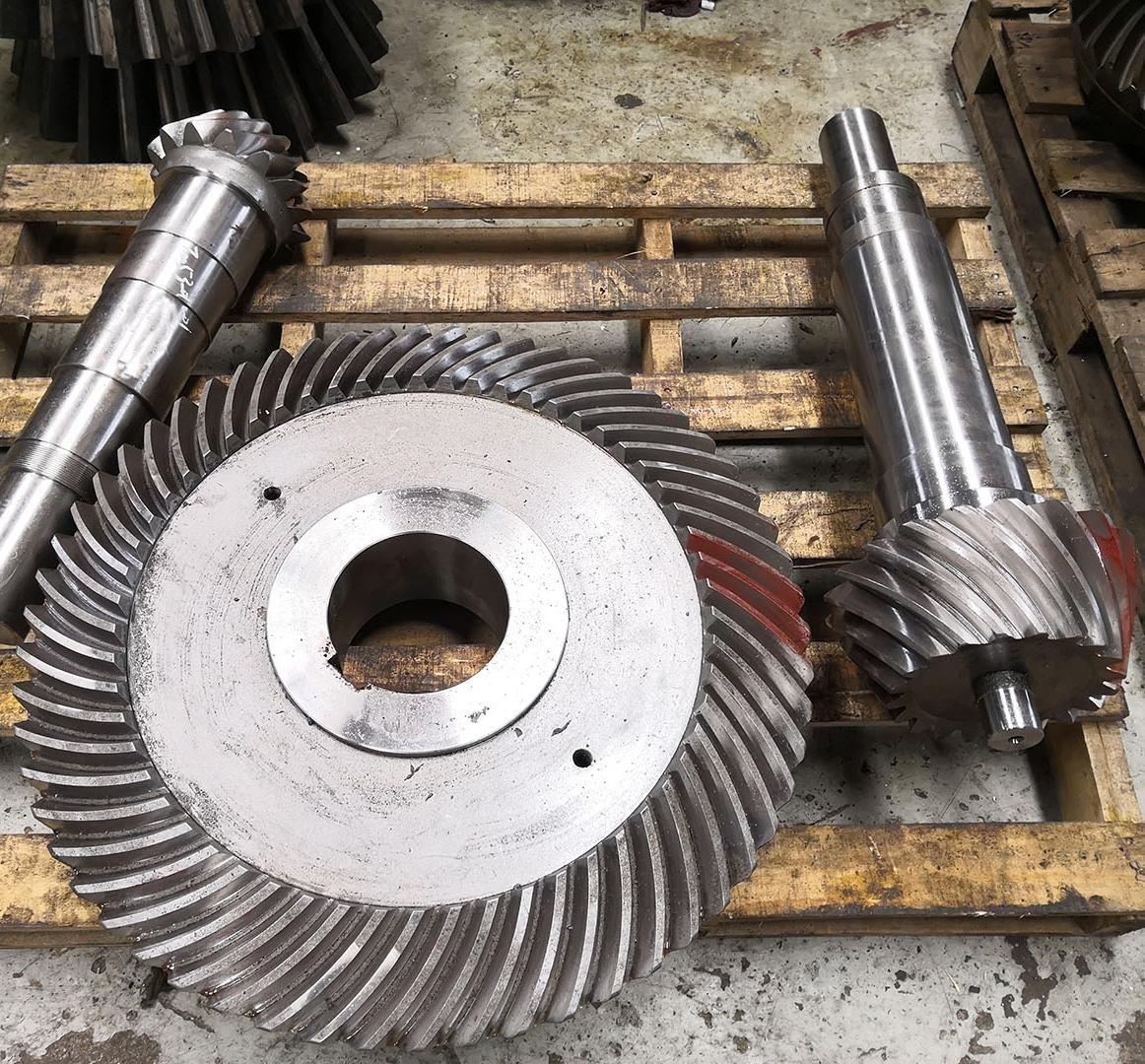

1) Caractéristiques de l'engrenage à béquille en spirale
a) Les produitsLe profil dentaire est complexe et nécessite un traitement précis avec des machines-outils spéciales (telles que les machines-outils Gleason ou Olicon).
b) L'angle de la hélice peut être réglé (comme les engrenages en spirale à virage à zéro degré à 35° ou 0°) pour répondre à différentes exigences.
2) Avantages de l'équipement à bille en spirale
a) Les produitsTransmission de haute précision: elle peut répondre à des normes industrielles strictes (telles que l'AGMA, l'ISO).
b) Conception flexible: l'angle de la hélice peut être optimisé en fonction des conditions de travail pour équilibrer le bruit, la capacité de charge et l'efficacité.
| Produits | Des engrenages à boussole en spirale |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Je ne sais pas. |
| Produits manufacturés | Frénage des engins et broyage des dents des engins |
| Le grincement des dents | √ |
| Module (M) | 16 |
| Nombre de dents (Z) | 32 |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
