| Place of Origin: | CHINA |
|---|---|
| Nom de marque: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Conditions de paiement: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Heat Treatment: | Quenching | Weight: | Customized |
|---|---|---|---|
| Material: | 17CrNiMo6 | Manufacturing Process: | Gear Grinding |
| Pressure Angle: | 20° | Angle hélicoïdal: | 18° |
| Hardness: | 58-62 HRC | ||
| Mettre en évidence: | 20 engrenages de transmission polyvalents,Les engrenages de transmission à large portée,Des engrenages à transmission mécanique |
||

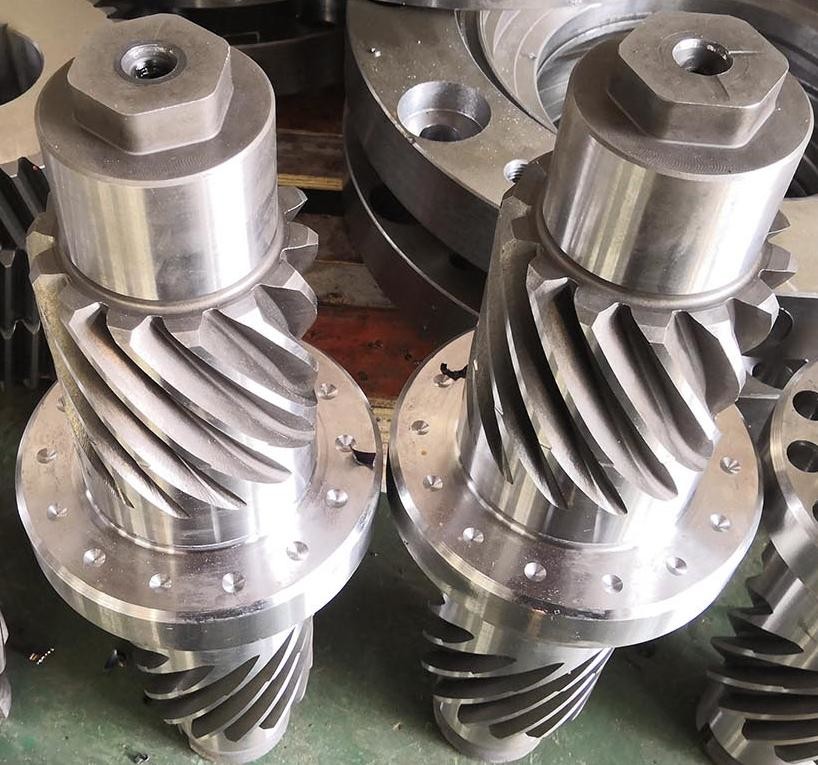

1)Descriptions des arbres des engrenages de transmission
L'arbre de transmission est un composant clé de la transmission qui intègre les engrenages et les arbres en une seule unité.Cette conception intégrée améliore considérablement la rigidité et la fiabilité du système de transmission et est largement utilisée dans divers dispositifs de transmission mécanique.
2)Avantages des arbres des engrenages
a) Structure compacte: conception intégrée des engrenages et des arbres, économie de place d'installation.
b) Efficacité de transmission élevée: réduction des pertes de puissance causées par les composants de connexion
c) Rigidité: la structure globale peut supporter un couple plus élevé.
d) Facilité d'entretien: Réduction des étapes d'assemblage et réduction du taux de défaillance.
3)Applications des arbres des engrenages de transmission
a) Arbre d'entrée/sortie d'une transmission automatique dans les automobiles
b) Système de transmission du réducteur industriel
c) Dispositif de transmission de puissance pour machines de construction
d) L'arbre principal de la boîte de vitesses de l'éolienne
| Produits | Arbre des engrenages |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Je ne sais pas. |
| ÉquipementLes dentsProduits manufacturés | Le broyage des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 6 |
| Nombre de dents (Z) | 21 |
| Angle de pression (α) | 20° |
| Angle de plomb | 15° |
| Grade de précision | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
