| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Quantité de commande min: | 2 séries |
| Détails d'emballage: | Caisse en contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| le matériel: | Acier | Type de profie: | Je ne sais pas. |
|---|---|---|---|
| Produits manufacturés: | Réglage des engins | Angle de la hélice: | 15° |
| Profil de l'engrenage: | Type Gleason | Précision: | AGMA 10 à 11e année |
| Mettre en évidence: | 16.477 engrenages à boussole spirale à module,Des engrenages à boussole en spirale personnalisés |
||

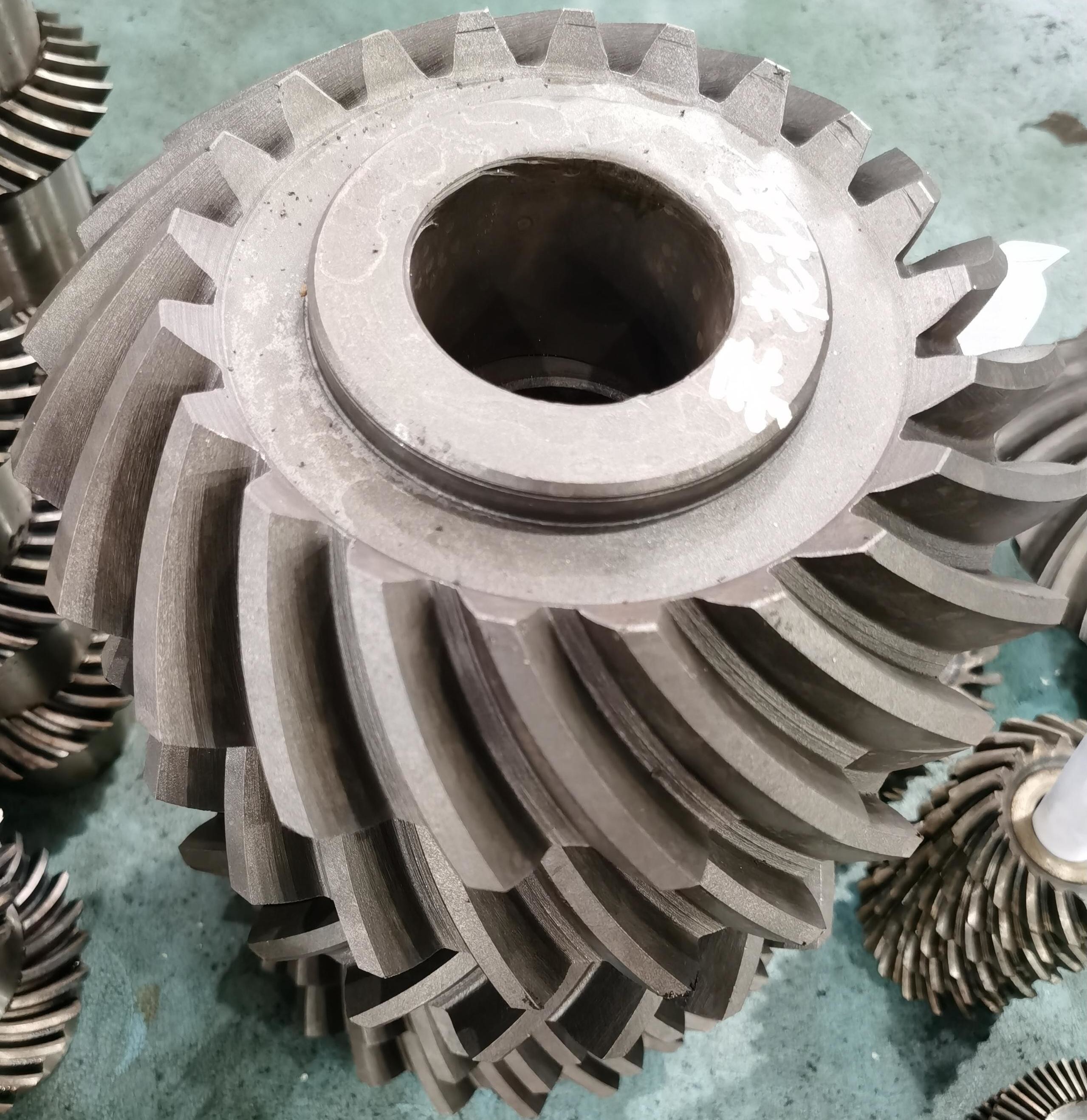

1) Descriptions des engrenages coniques spiraux
Ce type d'engrenages coniques avec un profil de denture en spirale logarithmique présente des avantages de performance inégalés dans les transmissions à axes non parallèles, et est particulièrement adapté aux conditions exigeantes qui requièrent à la fois précision et fiabilité.
2) Avantages des engrenages coniques spiraux
a) Continuité d'engrènement : Contact simultané de nombres de dents ≥ 2,5
b) Capacité de charge : Le coefficient de couple statique atteint 1,8 fois celui de la spécification des engrenages droits
c) Gestion thermique : L'élévation de la température de fonctionnement est inférieure de 22℃ à la norme de l'industrie
3) Applications des engrenages coniques spiraux
a) Transport terrestre : Boîte de transmission de bogie de train à grande vitesse
b) Fabrication industrielle : Unité d'entraînement principale d'un laminoir à froid
c) Industrie de la défense nationale et militaire : Boîte de transmission double face des véhicules blindés
| Produits | Engrenages coniques spiraux |
| Fabriqué sur mesure | √ |
| Type de profil de denture | Gleason |
| Fabrication des dents d'engrenage | Fraisage des engrenages |
| Rectification des dents d'engrenage | √ |
| Module (M) | 16.477 |
| Nombre de dents (Z) | 21 |
| Angle de pression (α) | 20° |
| Angle d'avance | 15° |
| Qualité de précision de la vis sans fin | Grade ISO 6 |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62HRC |
| COMPARAISON DES QUALITÉS DE CODE ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Équipement de production
Processus de production
Forgeage Usinage Coupe
Traitement thermique Rectification Inspection
