| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YZGEAR |
| Certification: | QC |
| Numéro de modèle: | BG23102501 |
| Quantité de commande min: | 1 SET |
| Prix: | $1300.0/Set |
| Détails d'emballage: | caisse de contreplaqué |
| Délai de livraison: | 55 jours |
| Conditions de paiement: | L/C, D/P, T/T, Western Union |
| Capacité d'approvisionnement: | 200 ensembles/mois |
| Application du projet: | Concasseur à cône | Matériel: | Forge de l'acier allié |
|---|---|---|---|
| DP: | 1,75 | Angle d'axe: | 90° |
| Dureté: | 50-55 HRC | Grade de qualité: | Catégorie d'OIN 8 |
| Mettre en évidence: | Équipement de bévillon droit de grande taille,AISI 4140 pignon à virage droit,Pignon à flèche droite en acier 42CrMo |
||
D'une largeur supérieure ou égale à 5 mm

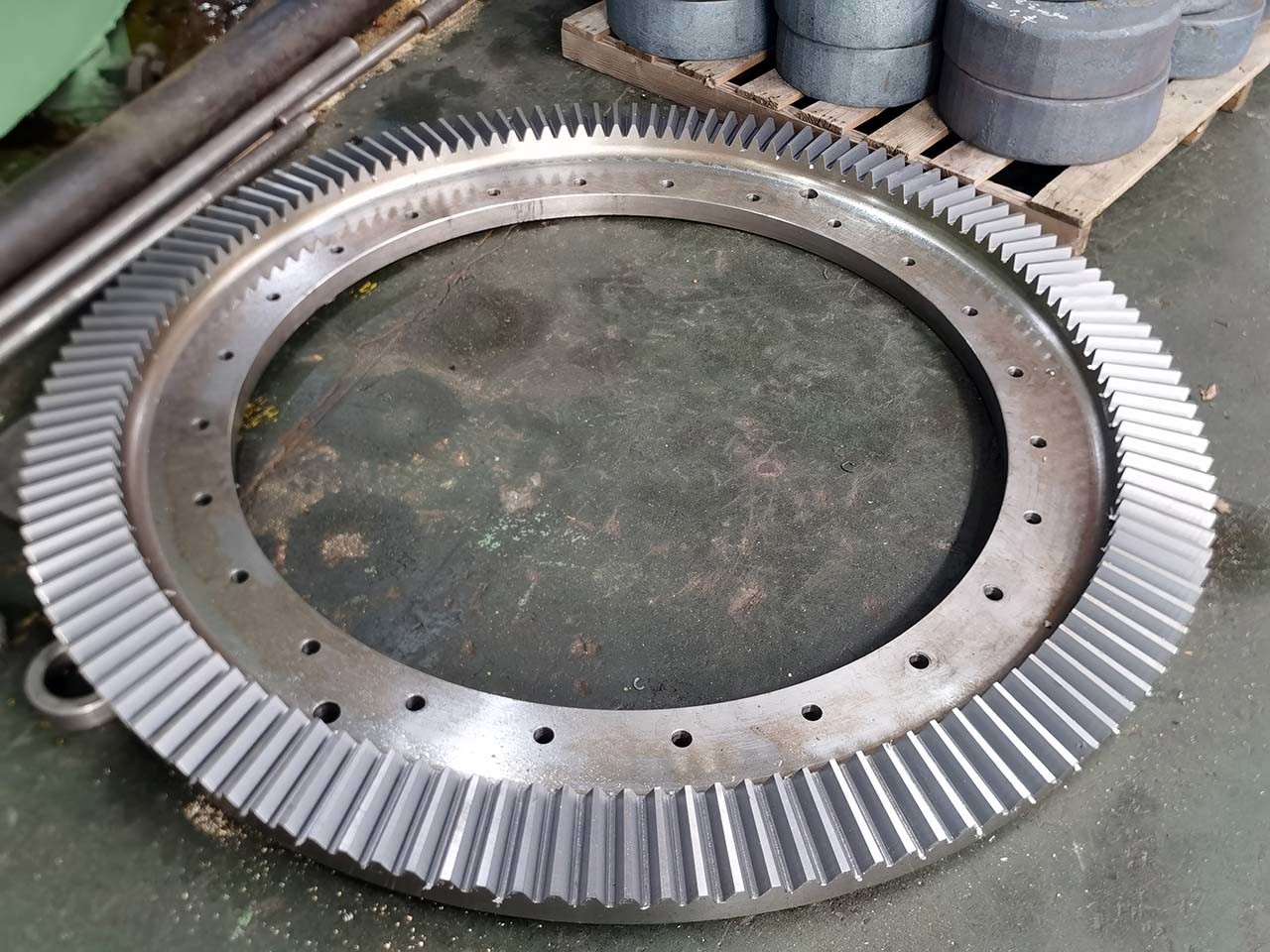

Les engrenages à cône droit sont un type d'engrenage à cône qui se compose d'engrenages en forme de cône avec des dents droites.
Ils sont utilisés pour transmettre la puissance et le mouvement entre des arbres qui se croisent à un angle spécifique, généralement de 90 degrés.
Les engrenages côtiers droits sont largement utilisés dans diverses applications telles que les différentiels automobiles, les outils électriques,
Il s'agit d'un programme de recherche et d'innovation.
Voici quelques points clés concernant les engrenages à virage droit:
Configuration des dents: les engrenages à virage droit ont des dents droites qui se croisent avec l'axe de l'engrenage.
Les dents sont coupées perpendiculairement à la face de l'engrenage et sont parallèles au cône générateur, ce qui donne un profil dentaire simple.
Cette conception permet une transmission d'énergie efficace et une fabrication facile.
90 degrés d'angle de l'arbre: Les engrenages coniques droits sont couramment utilisés lorsque les arbres qui se croisent doivent transmettre de la puissance et du mouvement à un angle de 90 degrés.
Ils conviennent particulièrement aux entraînements à angle droit et aux applications nécessitant un changement de direction.
| Produits | engrenage à béquille droit |
| Fabriqué sur mesure | √ |
| Angle de l'arbre | 90° |
| Fabrication de dents d'engrenage | Formation de l'engrenage |
| Dentissage à l'équipement | |
| Module (M) | 14.5 |
| Nombre de dents (Z) | 26/60 |
| Angle de pression (α) | 20° |
| Grade de précision des dents | Niveau ISO 8 à 9 |
| Traitement thermique | Résistant à l'oxydation |
| Dureté de surface | Le réglage de l'intensité de l'appareil doit être effectué en tenant compte de l'intensité de l'appareil. |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
