| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Certification: | QC |
| Numéro de modèle: | Pour les appareils à commande numérique |
| Quantité de commande min: | 5 PCS |
| Prix: | $300/ Piece |
| Détails d'emballage: | caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Diamètre extérieur: | 180 mm | Angle d'axe: | 90° |
|---|---|---|---|
| Dureté: | 58-62 HRC | Méthode de fabrication: | Meulage de vitesse |
| DP: | 5 | Trou intérieur: | 65 mm |
| Mettre en évidence: | Traitement thermique par carburation Des engrenages à béquille en spirale,Les engrenages à boussole à spirale à pignon,Ensemble d'engrenages en spirale de 180 mm |
||

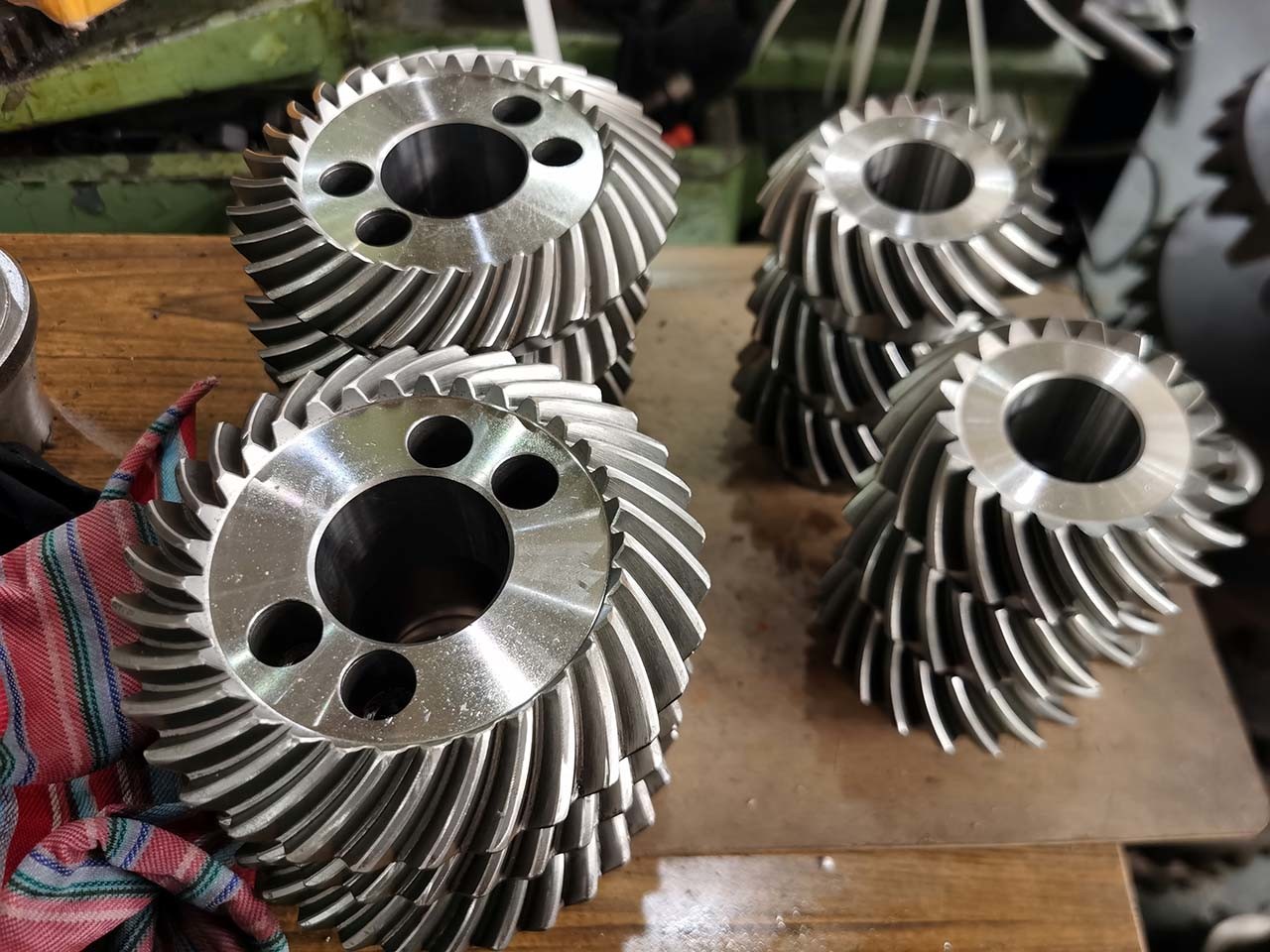

Les engrenages à boussole en spirale à pignon après traitement thermique par carburation
Le profil de dent en spirale de ces engrenages aide à répartir la charge plus uniformément sur la face de la dent,
l'amélioration de la capacité de charge des engins et la réduction des contraintes dentaires.
Cette caractéristique de conception permet aux engrenages en forme de spirale de transmettre un couple plus élevé et d'accueillir des vitesses plus élevées par rapport aux engrenages en forme de spirale.
Le processus de fabrication des engrenages en forme de spirale implique des techniques d'usinage spécialisées telles que la découpe des engrenages, la mise en forme et le meulage.
Les dents des engrenages sont coupées à l'aide d'outils et de machines spécifiques pour créer la forme en spirale et la géométrie des dents souhaitées.
La précision est cruciale dans le processus de fabrication pour assurer un maillage, un alignement et une performance optimaux des engrenages.
| Produits | Ensemble d'engrenages à béquille en spirale |
| Fabriqué sur mesure | √ |
| Matériel | 17CrNiMo6/18CrNiMo7 |
| Fabrication de dents d'engrenage | Frénage des engins et broyage des dents des engins |
| Dentissage à l'équipement | √ |
| DP | 5 |
| Nombre de dents (Z) | 32 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 35° |
| Grade de précision des dents | AGMA 10-11Grade |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRCV |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
