| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22112701 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $270/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Angle de pression: | 20° | Angle d'axe: | 90° |
|---|---|---|---|
| Angle de la hélice: | 35° | Matériel: | 17CrNiMo6 |
| Largeur de visage: | 70 | Type de profie: | Je ne sais pas. |
| Mettre en évidence: | Ensemble d'engrenages coniques à engrenage de transmission,meulage de dents d'engrenage en spirale en acier,engrenages coniques en spirale 17CrNiMo6 |
||

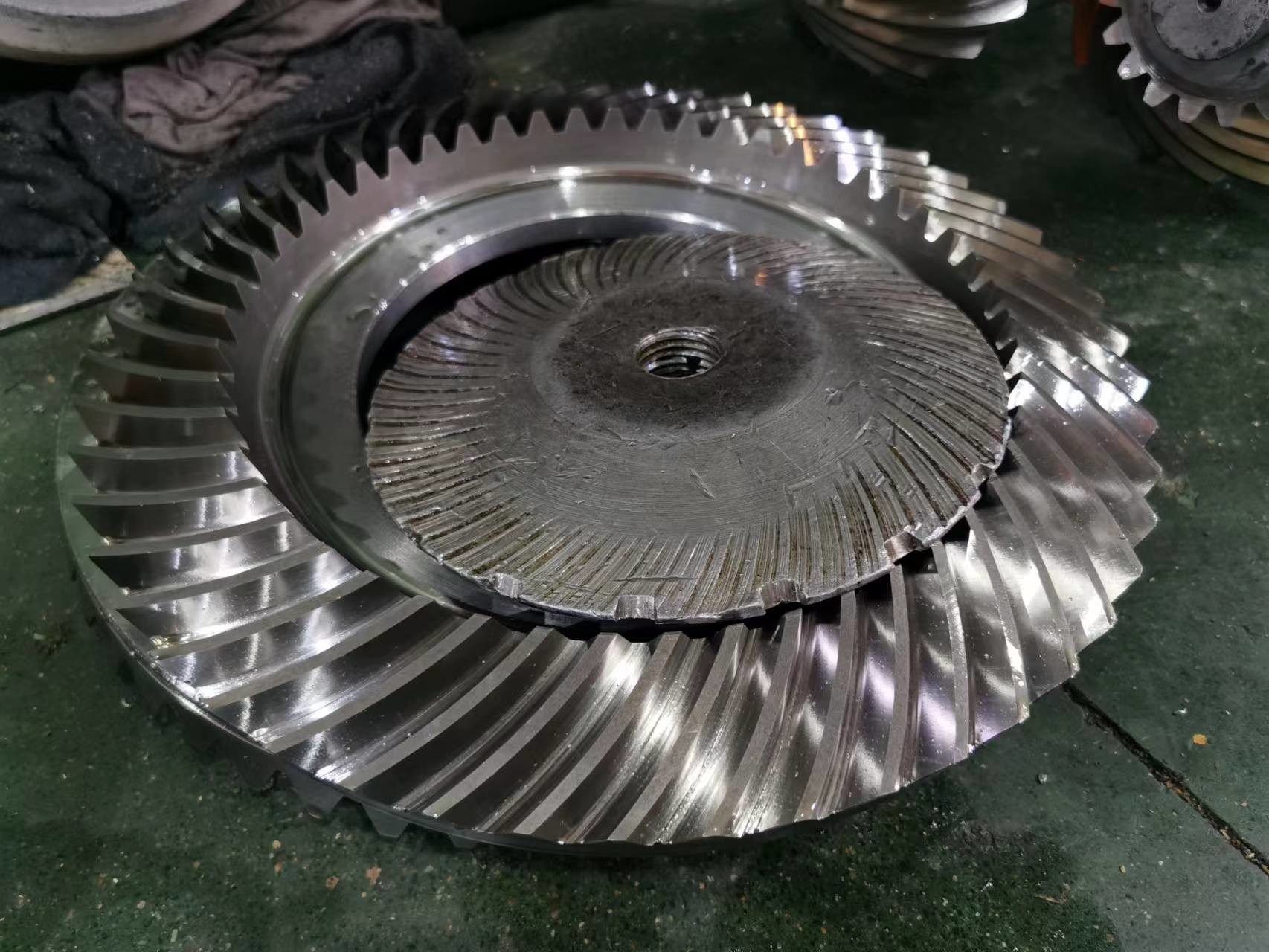

1) Description de la production des engrenages en forme de spirale
Módulo Gleason: de 0,8 à 30
Je préfère le type Gleason.
Diamètre maximal de l'engrenage: 2000 mm
Diamètre maximal de l'essieu du pinon: 200 mm
Élaboration propre et calcul des résumés selon le méthode de Gleason
Il est toujours préférable de fournir les distances de montage.
Vérification des distances de contact dans les machines d'essai Gleason
Correction des engrenages après traitement thermique.
| Produits | Ensemble d'engrenages à béquille en spirale |
| Fabriqué sur mesure | √ |
| Matériel | 17CrNiMo6 |
| Fabrication de dents d'engrenage | Traction des engins |
| Dentissage à l'équipement | |
| DP | 5 |
| Nombre de dents (Z) | 62T |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 35° |
| Grade de précision des dents | La norme ISO 7 ou AGMA 11 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRCV |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
