| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22112203 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $700/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Largeur: | 120 mm | Type de profil: | Je ne sais pas. |
|---|---|---|---|
| Roughness (graisseuse): | Ra 0,8 | Diamètre extérieur: | 365 |
| Produits manufacturés: | Écoulement de puissance | Marque: | Produit d'origine |
| Mettre en évidence: | Engrenage conique en spirale à pignon droit,engrenages coniques en spirale avec cannelure externe,engrenages coniques en spirale d'arbre d'entraînement |
||
1) Direction de l'engrenage à bélier en spirale
a) main droite
L'engrenage à flèche en spirale à droite est celui dans lequel la moitié extérieure d'une dent est inclinée dans le sens des aiguilles d'une montre.
b) main gauche
L'engrenage à flèche en spirale de la main gauche est celui dans lequel la moitié extérieure d'une dent est inclinée dans le sens inverse des aiguilles d'une montre.
2) Qu'est-ce que le détournement de pouvoir?
Le skiving de puissance est un procédé de découpe en continu qui permet d'effectuer l'usinage en une seule installation.
Possibilité d'usinage de l'intégralité du composant dans une machine multitâche ou un centre d'usinage dans une seule installation
réduit le temps de production, améliore la qualité.

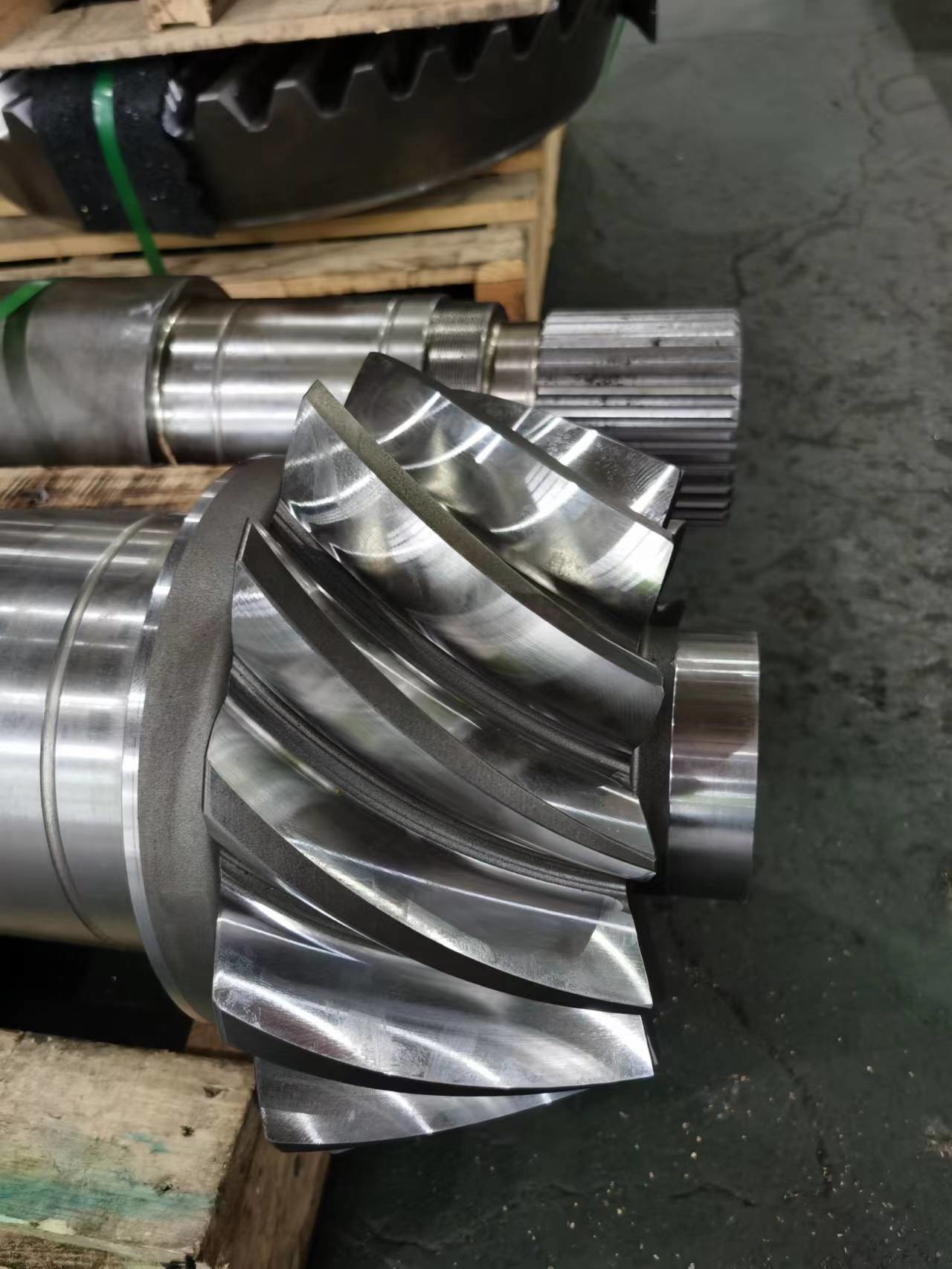

| Produits | Les engrenages à bille en spirale avec des aiguilles extérieures |
| Fabriqué sur mesure | √ |
| Matériel | 17CrNiMo6/18CrNiMo7 |
| Fabrication de dents d'engrenage | Frénage des engins et broyage des dents des engins |
| Dentissage à l'équipement | √ |
| DP | 2.54 |
| Nombre de dents (Z) | 14T |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 35° |
| Grade de précision des dents | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRCV |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
