| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22112202 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $700/Set |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Lancement de diamètre: | 2.54 | Angle de la hélice: | 35° |
|---|---|---|---|
| Diamètre extérieur: | Φ360. Je vous en prie.0 | Angle de lancement: | 36°52'12" |
| Dents d'engrenage: | 14 | Dureté: | 58-62 HRC |
| Mettre en évidence: | Engrenage conique en spirale Power Skiving,engrenage conique en spirale 18CrNiMo7,engrenage conique en spirale de type Gleason |
||

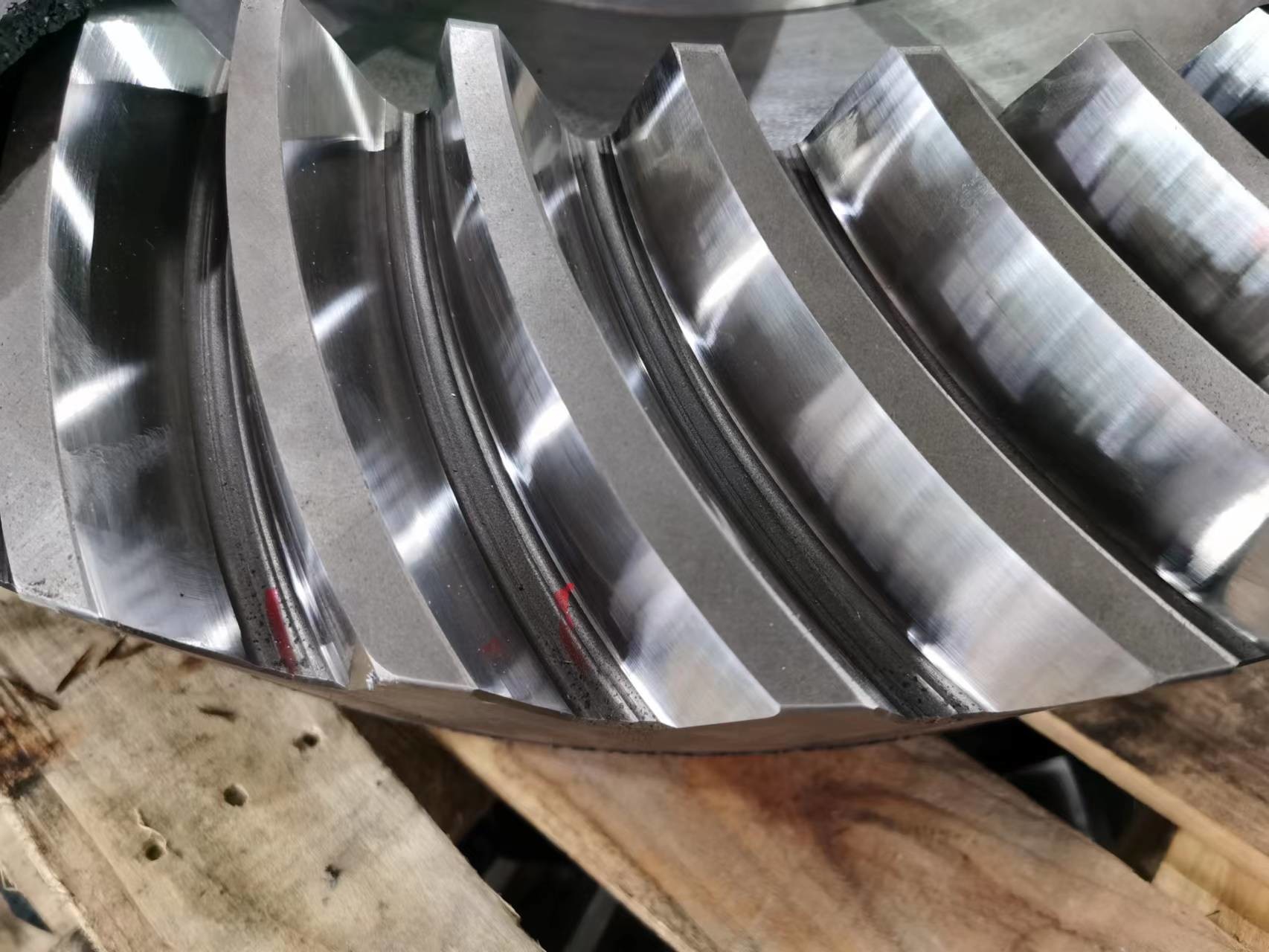

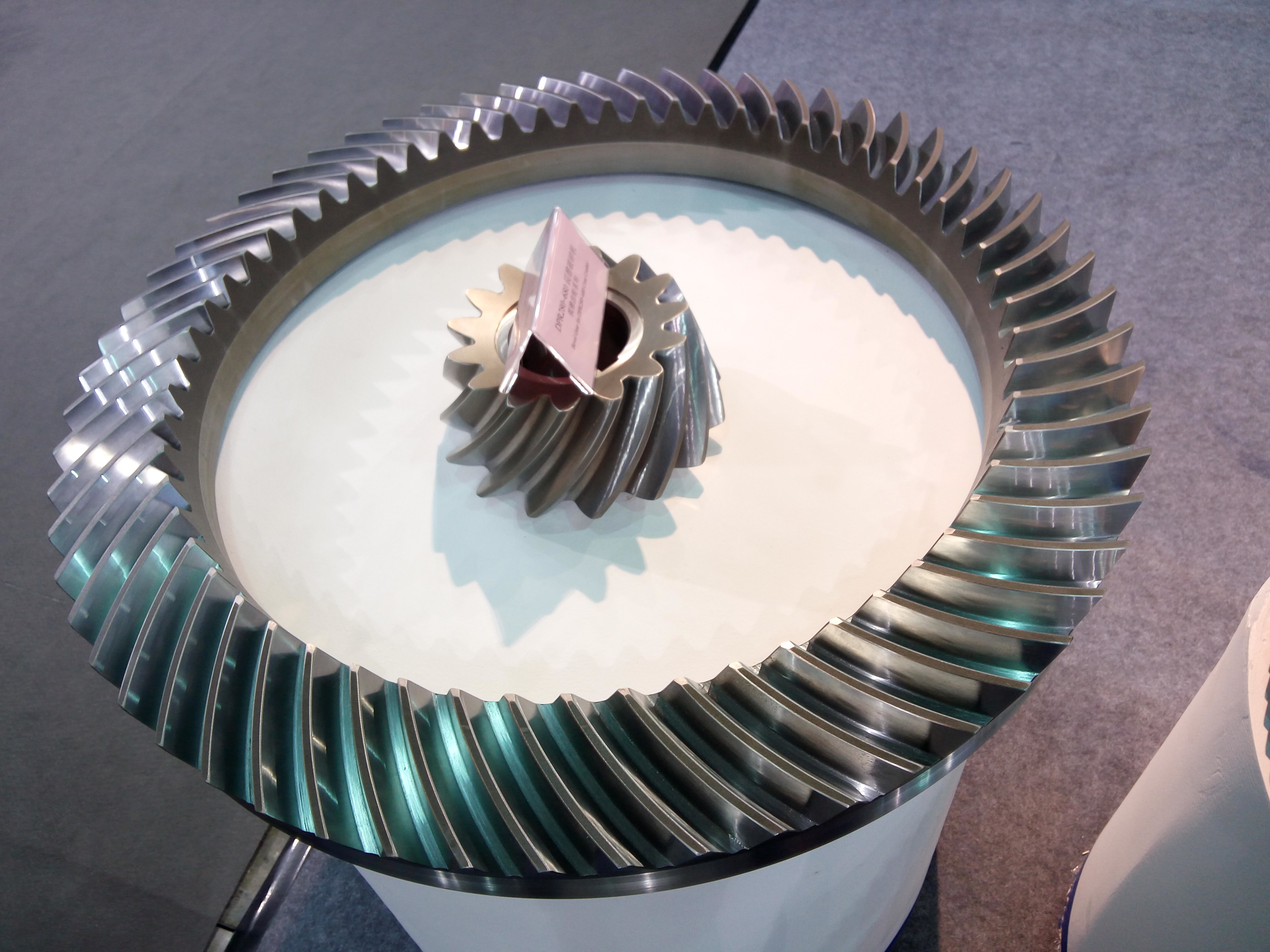

Conception spéciale pour système mécanique robuste
Rugosité de la surface de l'engrenage : Ra 0.8
Méthode de fabrication des engrenages : Power Skiving
Matériau : Acier allié à faible teneur en carbone
Temps de production : 60 jours
| Produits | Jeu d'engrenages coniques spiraux |
| Fabriqué sur mesure | √ |
| Matériau | 17CrNiMo6/18CrNiMo7 |
| Fabrication des dents d'engrenage | Fraisage d'engrenages/Power Skiving |
| Module | Personnalisé |
| DP | 2.54 |
| Nombre de dents (Z) | 14 |
| Angle de pression (α) | 20° |
| Angle d'hélice (β) | 35° |
| Qualité de précision des dents | AGMA 10-11Grade |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62HRCV |
| COMPARISON DES QUALITÉS DE CODES ACIER | |||||
| CHINE/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Équipement de production
Processus de production
Forgeage Usinage Découpe
Traitement thermique Rectification Inspection
