| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GS22082503 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $850.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, D/P, Western Union, T/T |
| Capacité d'approvisionnement: | 300 morceaux/mois |
| Matériel: | DIN 17CrNiMo6 | Le tonnerre: | 43.982 |
|---|---|---|---|
| Angle de la hélice: | 8° | Grade de qualité: | Catégorie d'OIN 6 |
| Largeur de dents: | 100 mm | Facteur d'addendum: | 1 |
| Mettre en évidence: | Axe d'engrenage de transmission DIN 17CrNiMo6,Axe hélicoïdal d'engrenage de transmission,Axe de vitesse hélicoïdal DIN 17CrNiMo6 |
||

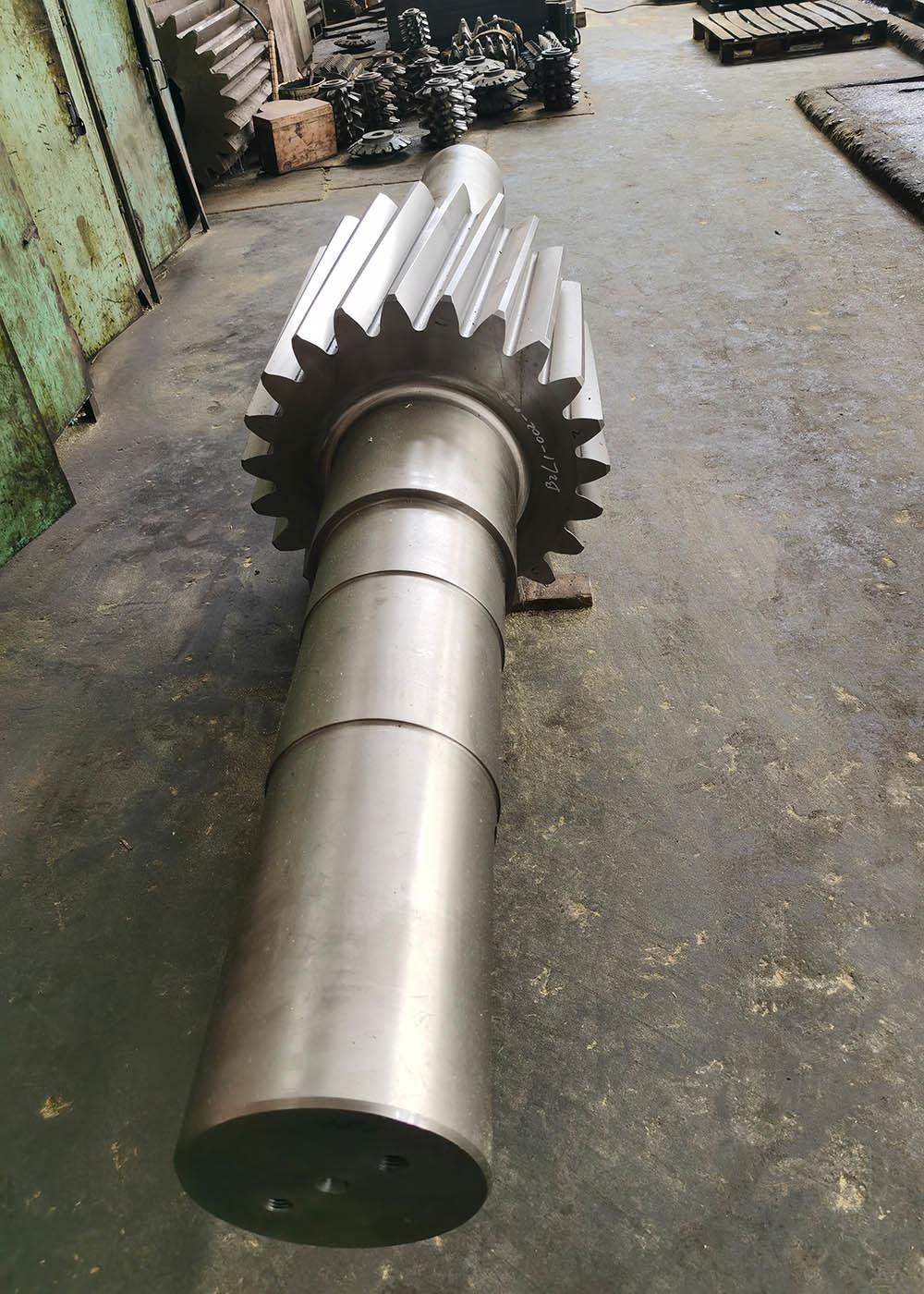

Les engrenages de transmission DIN 17CrNiMo6 sont des engrenages hélicoïdaux en acier forgé
1) Description de l'arbre à engrenages
Un arbre d'engrenage avec les courbes d'engrenage à chaque section est introduit comme engrenages d'arbre qui se croisent.
Les engrenages sont des exemples courants des profils d'engrenages utilisés sur ces formes d'arbre de précision.
Dans leur format le plus courant, les engrenages sont des instruments ronds dentés permettant la transformation du moteur
Les engrenages sont soit connectés à un arbre d'engrenage, soit constituent une section de celui-ci.
Les engrenages doivent comporter un trou au centre, introduit sous forme d'oreiller par lequel est monté l'arbre d'engrenage.
Une fois que l'arbre d'engrenage est en circulation, l'engrenage se déplace également.
| Produits | L'échafaudage hélicoïdal à gauche |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| ÉquipementLes dentsProduits manufacturés | Le broyage des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 14 |
| Nombre de dents (Z) | 23 |
| Angle de pression (α) | 20° |
| Angle de plomb | 23° |
| Grade de précision | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
