| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GS22082502 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $850.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, D/P, Western Union, T/T |
| Capacité d'approvisionnement: | 300 morceaux/mois |
| Matériel: | 18CrNiMo7 | Module: | 16 |
|---|---|---|---|
| Angle de la hélice: | 22° | Précision: | Catégorie d'OIN 8 |
| Diamètre d'astuce: | 410 | Angle de pression: | 20° |
| Mettre en évidence: | Arbre principal de transmission à éperon droit,arbre principal de boîte de vitesses AISI 4140,arbre principal de transmission AISI 4140 |
||

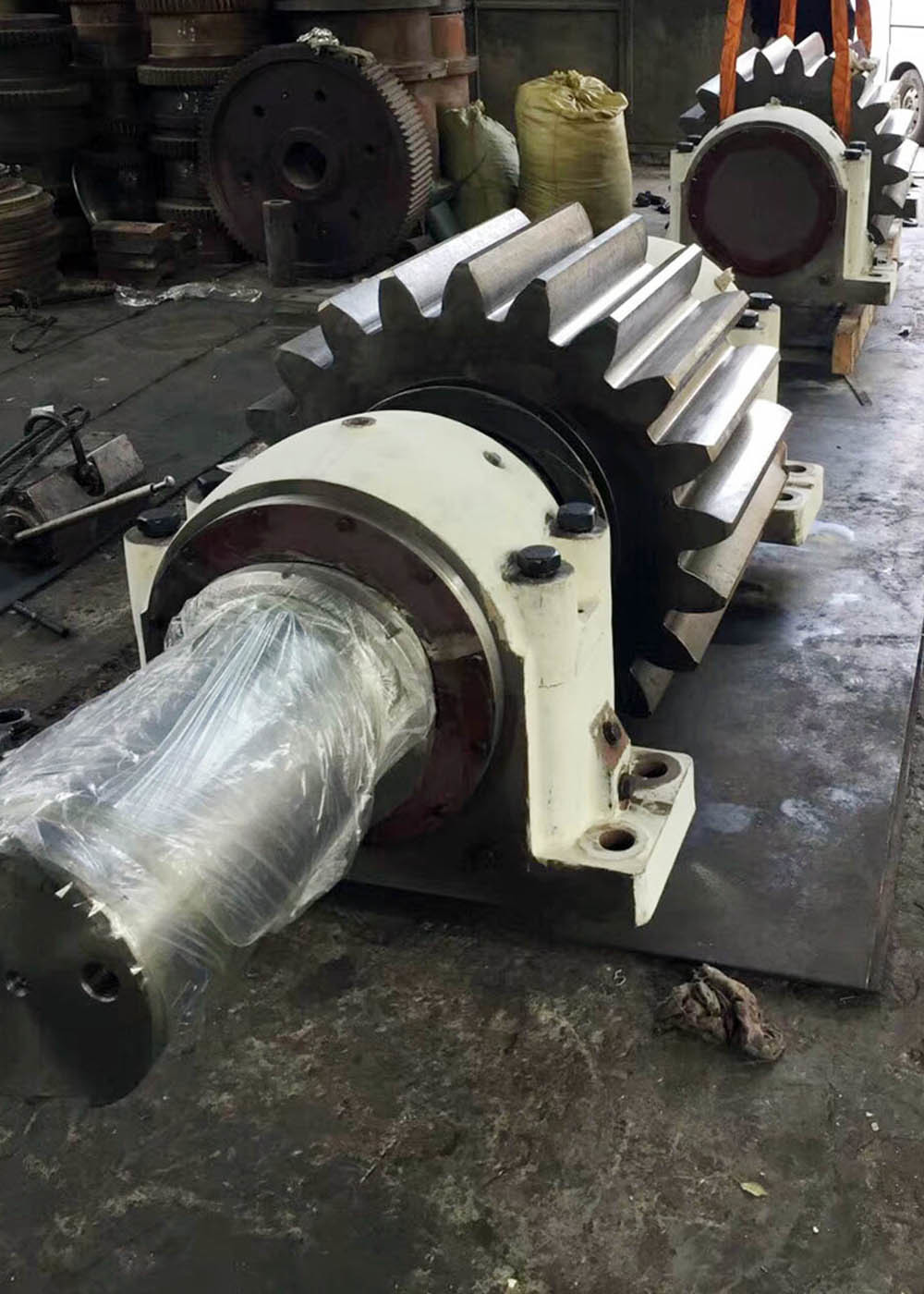

Partie de rechange de la transmission AISI 4140 Arbre d'entraînement à engrenage à traction droite en acier
1) Description de l'arbre à engrenages
Les arbres d'engrenages fournissent la rotation qui permet à un engrenage de s'engager et de tourner un autre et contiennent des dents d'engrenage intégré dans l'arbre.
Un arbre d'engrenage avec les profils d'engrenage à chaque extrémité est appelé engrenage d'arbre d'engrenage.
2) Différence entre engrenages et arbres
Dans les engrenages, les dents de l'arbre entraîné peuvent être placées à l'intérieur ou à l'extérieur.
Le maillage des engrenages aussi utilise une seule dent à la fois, et pas toutes à la fois comme dans le cas des splines.
Un arbre en spline peut Les dents d'un engrenage peuvent avoir des courbes.
| Produits | L'échafaudage hélicoïdal à gauche |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| ÉquipementLes dentsProduits manufacturés | Le broyage des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 16 |
| Nombre de dents (Z) | 22 |
| Angle de pression (α) | 20° |
| Angle de plomb | 22° |
| Grade de précision | Niveau ISO 8 |
| Traitement thermique | Carburation |
| Dureté de surface | 45 à 50 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
