| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22082402 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $300/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Module: | 14.117 | Roughness des engrenages: | Ra 0,8 |
|---|---|---|---|
| Traitement thermique: | Carburation | Angle de lancement: | 52°7'48° |
| Angle de racine: | 53°25'43" | Largeur de visage: | 220 |
| Mettre en évidence: | vitesse 48T conique,Module hélicoïdal en spirale de la vitesse 14,117 |
||

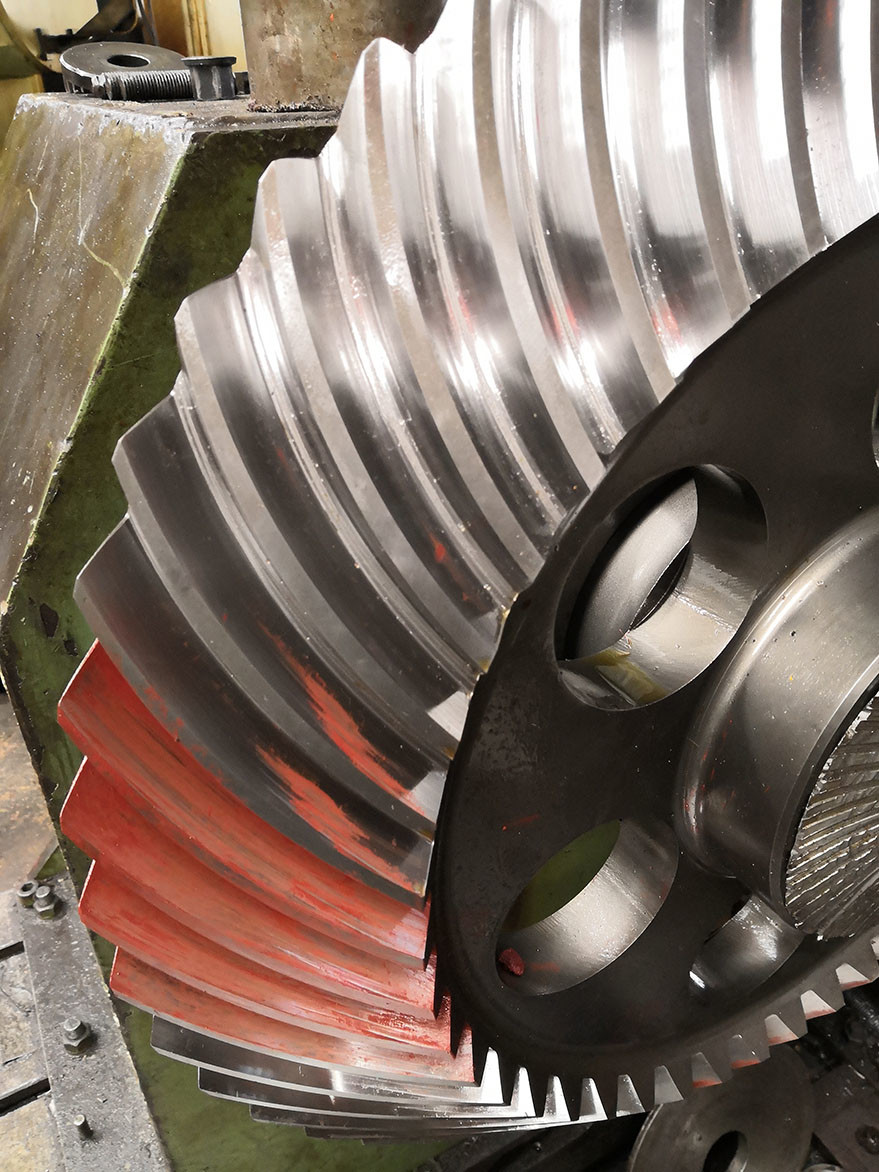

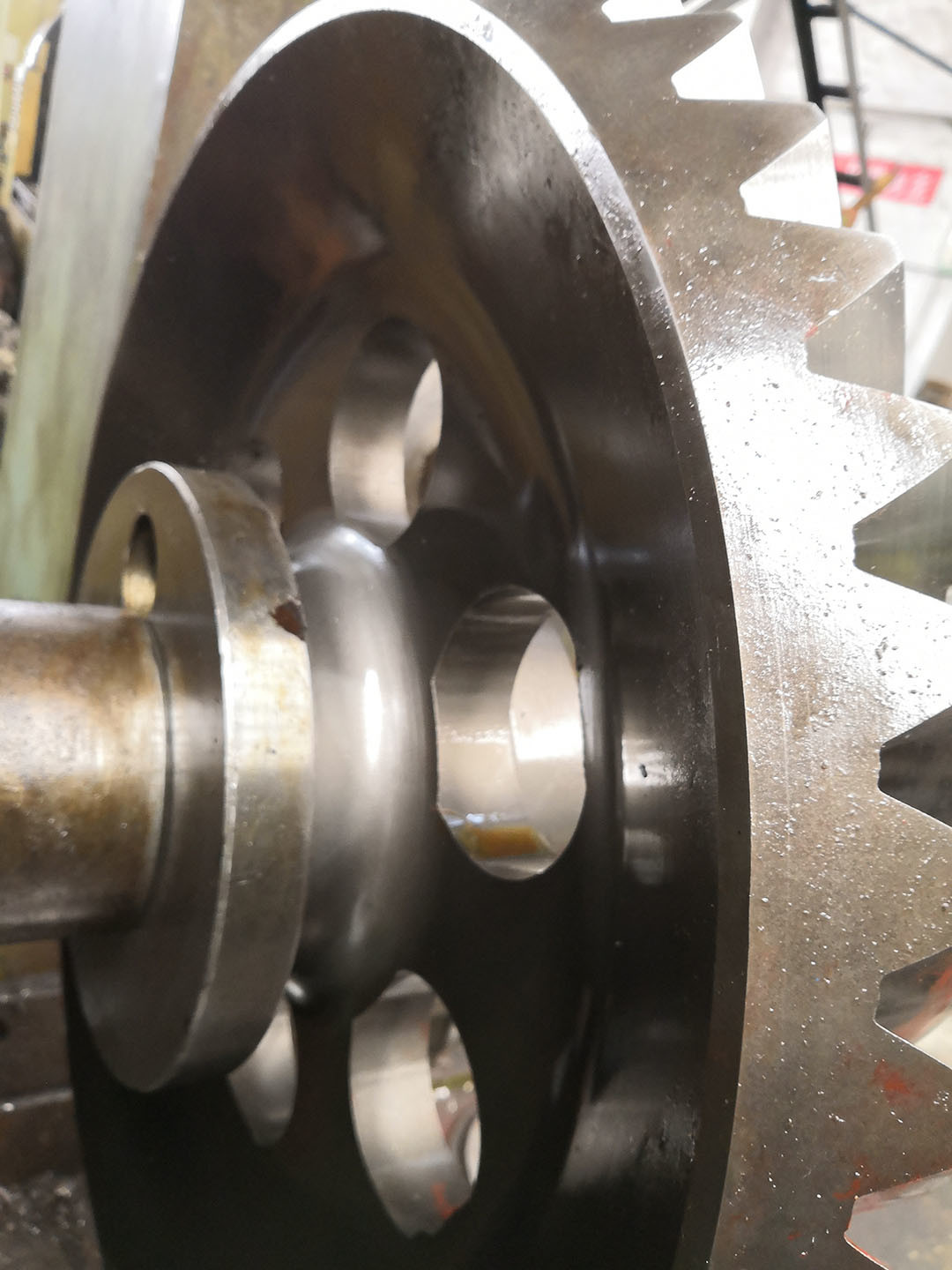

1) Description des engrenages à béquille en spirale
Les engrenages en spirale sont des engrenages coniques avec des dents hélicoïdales.
L'application la plus importante de cette transmissionest utilisé dans des applications similaires au différentiel d'une voiture,
où l'angle de conduite est déplacé de 90 degrés.
La spiralela conception produit moins de vibrations et de bruit que le modèle droit classique ou l'engrenage à coupe droite à dents droites.
2) Caractéristiques de l'engrenage à béquille en spirale

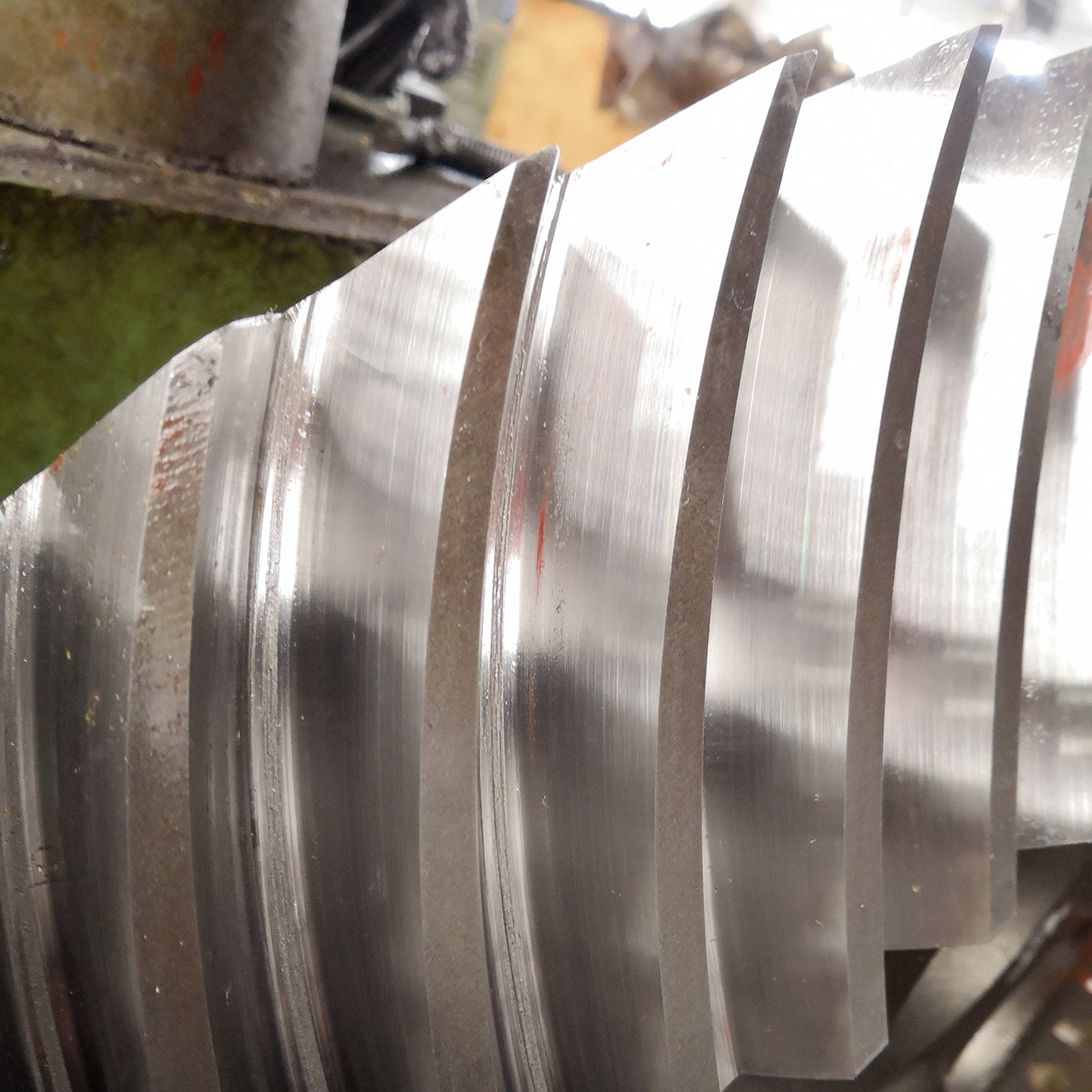

Un engrenage en forme de flèche en spirale a des dents coupées en forme hélicoïdale avec la surface de l'enfoncement étant conique.
Il en résulte une réduction du bruit et des vibrations grâce à l'engagement progressif des dents en spirale
le contact commence à une extrémité d'une dent d'engrenage et s'étend progressivement sur tout le flanc de la dent.
| Produits | Ensemble d'engrenages à béquille en spirale |
| Fabriqué sur mesure | √ |
| Matériel | SAE 4320/ 20CrNi2MoA |
| Fabrication de dents d'engrenage | Frénage des engins et broyage des dents des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 14.117 |
| Nombre de dents (Z) | 37 |
| Angle de pression (α) | 20° |
| Angle de plomb | 35° |
| Grade de précision | Grade ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
