| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22082107 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $70/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| DP: | 1.8 | Diamètre de lancement: | Φ677. Je vous en prie.33 |
|---|---|---|---|
| Diamètre extérieur: | Φ688. Je vous en prie.85 | Angle de lancement: | 53°7'48 ̊ |
| Angle de visage: | 54°25'43" | Largeur de visage: | 127 mm |
| Mettre en évidence: | Pignon conique en spirale de DP1.8 48T,Pignon conique de gleason de DP1.8 48T,Type pignon conique en spirale de Gleason |
||

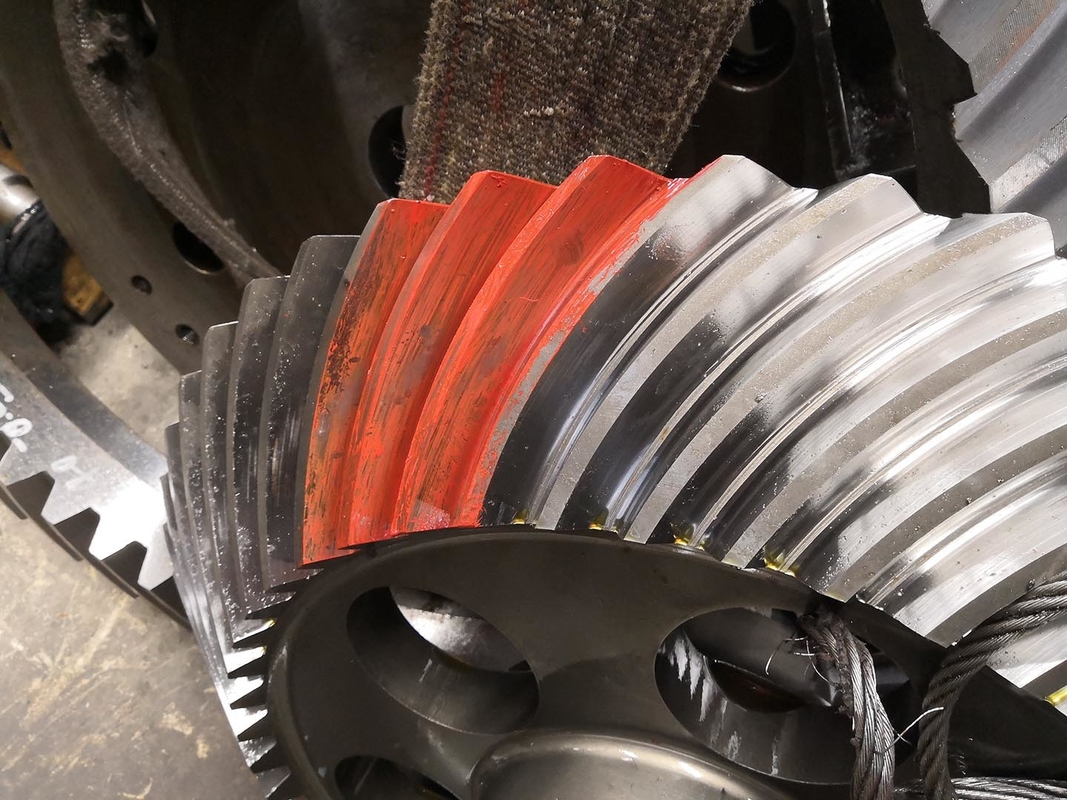

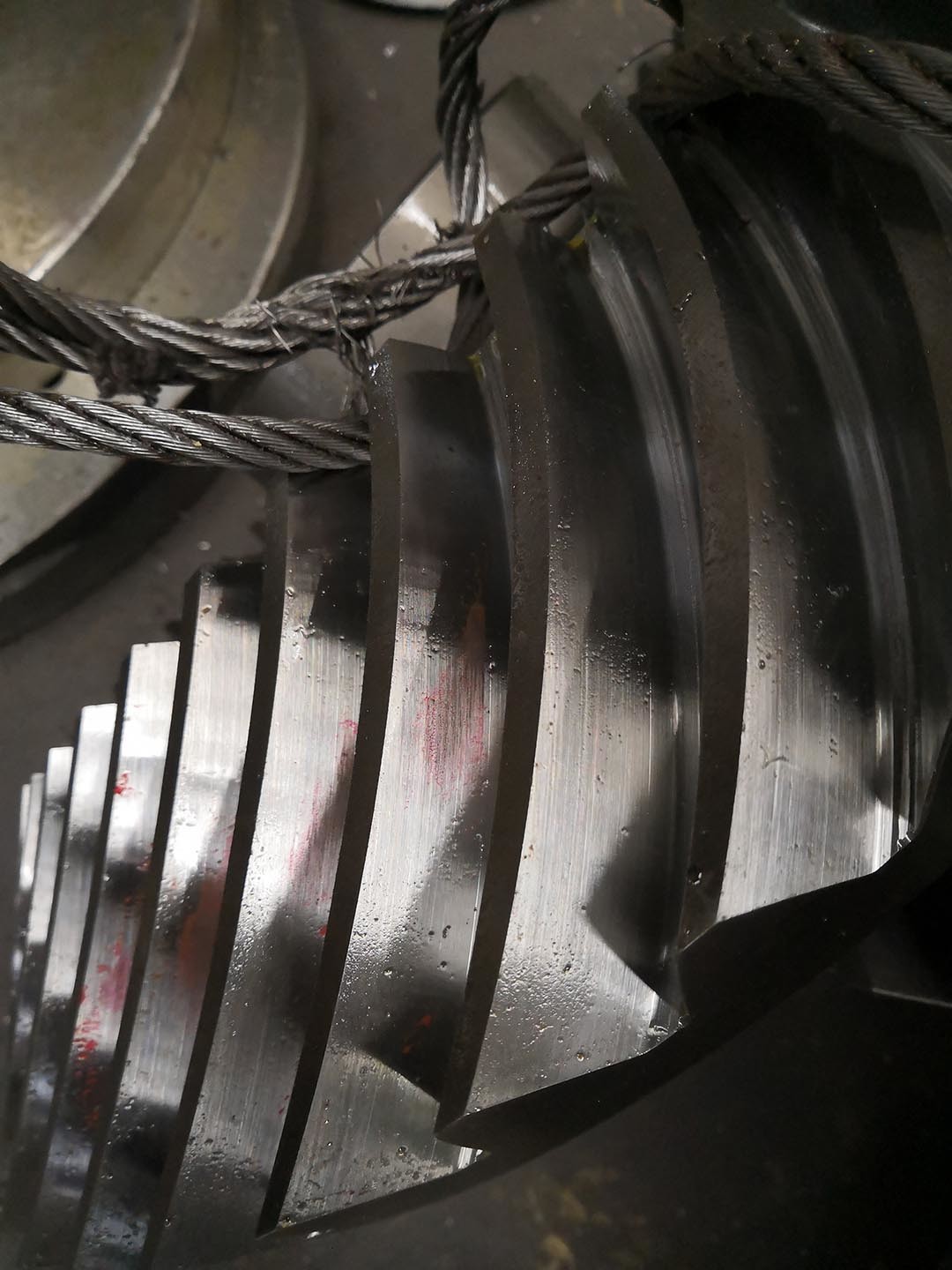

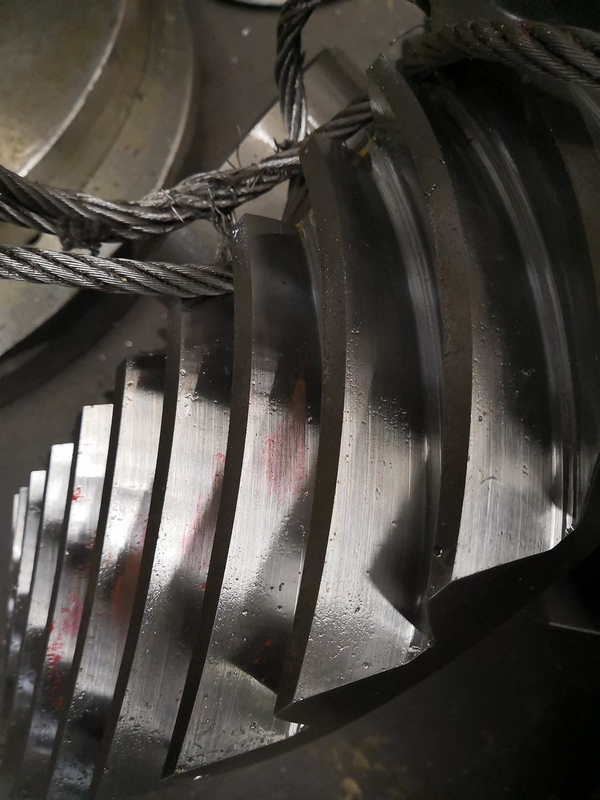

1) Caractéristiques de l'engrenage à béquille en spirale
Les engrenages en forme de spirale ont leurs dents formées le long de lignes en spirale.
les engrenages hélicoïdaux, les dents étant inclinées; toutefois, les engrenages en spirale sont également courbes.
Les engrenages à virage en spirale présentent un avantage en termes de résistance, d'oscillation et de niveau de bruit par rapport aux engrenages à virage droit.
L'inconvénient des engrenages en forme de spirale est qu'ils produisent une charge de poussée axiale.
Leur assemblage nécessite un emplacement et un support solide.
| Produits | Ensemble d'engrenages à béquille en spirale |
| Fabriqué sur mesure | √ |
| Matériel | SAE 4320/ 20CrNi2MoA |
| Fabrication de dents d'engrenage | Frisage des engrenages ou broyage des engrenages |
| Dentissage à l'équipement | |
| DP | 1.8 |
| Nombre de dents (Z) | 48 |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 35° |
| Grade de précision des dents | AGMA 10-11Grade |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
