| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22082105 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $70/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| le module: | 12 | Diamètre de lancement: | Φ476 |
|---|---|---|---|
| Diamètre extérieur: | Φ503. Je vous en prie.22 | Largeur de visage: | 45 mm |
| Taille totale: | 70 mm | le matériel: | SAE 4320 |
| Mettre en évidence: | Pignon conique de gleason d'AGMA 10-11,Module des pignons coniques de système de Gleason 12,Pignon conique de gleason de 12 modules |
||

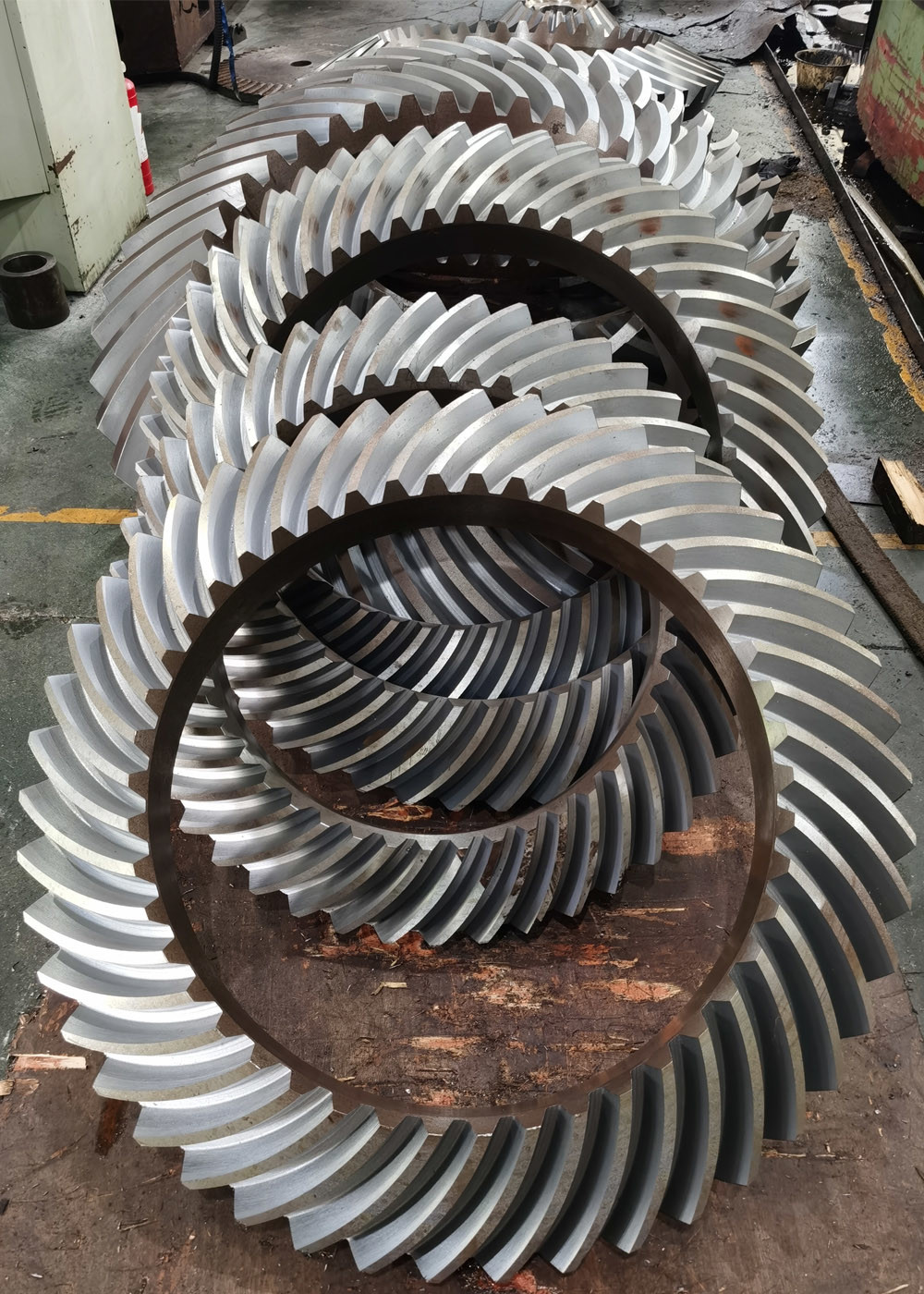

1) Caractéristiques de l'engrenage conique spirale
Les engrenages coniques spiraux sont conçus pour les applications qui nécessitent une vitesse et un couple élevés.
Ils peuvent aider à réduire les coûts pour les consommateurs en offrant des performances durables avec un besoin minimal de réparations
ou de remplacements. Avec les engrenages coniques spiraux, il n'y a pas besoin de décalages et un risque significativement réduit de
surchauffe. Les dents incurvées et une traction plus profonde entre ces dents assurent une plus grande disponibilité des actifs pour
améliorer les performances flexibles et prolonger la durée de vie de l'équipement.
| Produits | Jeu d'engrenages coniques spiraux |
| Fabriqué sur mesure | √ |
| Matériau | SAE 4320/ 20CrNi2MoA |
| Fabrication des dents d'engrenage | Fraisage/Rectification d'engrenages |
| Rectification des dents d'engrenage | |
| Module | 12 |
| Nombre de dents (Z) | Sur mesure |
| Angle de pression (α) | 20° |
| Angle d'hélice (β) | 35° |
| Qualité de précision des dents | Qualité AGMA 10-11 |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62 HRC |
| COMPARISON DES QUALITÉS DE CODES D'ACIER | |||||
| CHINE/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Équipement de production
Processus de production
Forgeage Usinage Découpe
Traitement thermique Rectification Inspection
