| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22082102 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $70/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Taille totale: | 14 | Diamètre d'astuce: | Φ1882 |
|---|---|---|---|
| Angle de la hélice: | 35° | Matériel: | 20CrNi2MoA |
| Largeur de visage: | 50 | Trou intérieur: | Φ1650 |
| Mettre en évidence: | pignons coniques 62T en spirale de grande taille,Pignons coniques en spirale de YIZGEAR,Les pignons coniques en spirale ont placé le module 30 |
||
1) Capacité de fabrication d'engrenages en forme de spirale
Module Gleason: 0,8 jusqu'à 30
Type: type Gleason et Klingelnberg, préférez le type Gleason
Diame maximale des engrenages: 2000 mm
Diamètre maximal de l'axe du pignon: 200 mm
Développement interne et calcul des résumés selon la méthode Gleason
Livraison uniquement par jeu
Il est toujours préférable de fournir des distances de montage
Vérification des distances de contact sur les machines de test Gleason
Détection des engins de finition après traitement thermique

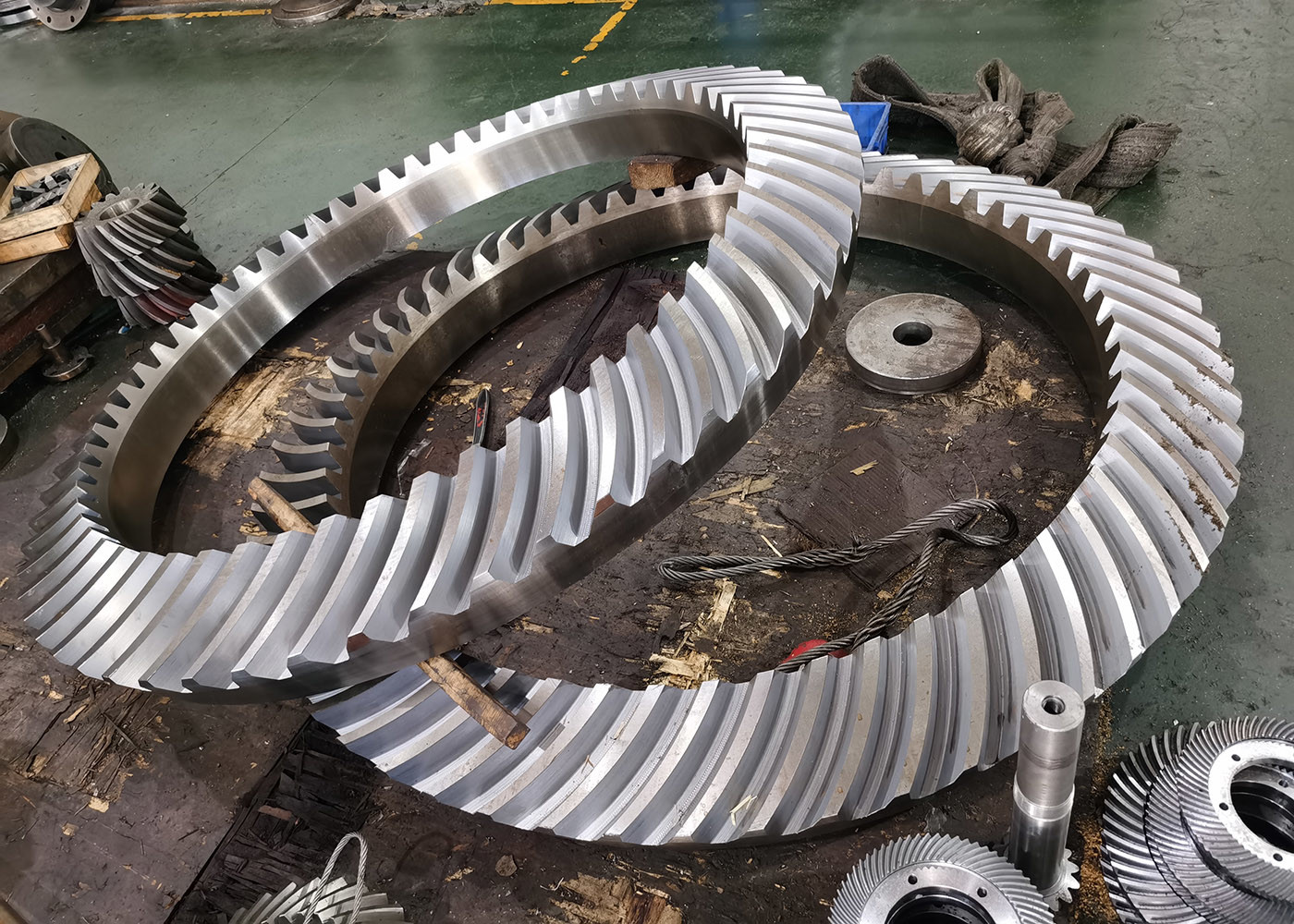

| Produits | Ensemble d'engrenages à béquille en spirale |
| Fabriqué sur mesure | √ |
| Matériel | 20CrNi2MoA |
| Fabrication de dents d'engrenage | Traction des engins |
| Dentissage à l'équipement | √ |
| DP | |
| Nombre de dents (Z) | 62T |
| Angle de pression (α) | 20° |
| Angle de la hélice (β) | 35° |
| Grade de précision des dents | La norme ISO 7 ou AGMA 11 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
