| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22082101 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $70/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Taille totale: | 14 | Diamètre d'astuce: | Φ46. Je vous en prie.17 |
|---|---|---|---|
| Angle de la hélice: | 35° | le matériel: | 20CrMo |
| Largeur de visage: | 8 | Trou intérieur: | Φ32 |
| Mettre en évidence: | Type pignons coniques de Gleason de spirale de transmission,30T et 21T se développent en spirales les pignons coniques,Type engrenages de Gleason de transmission |
||

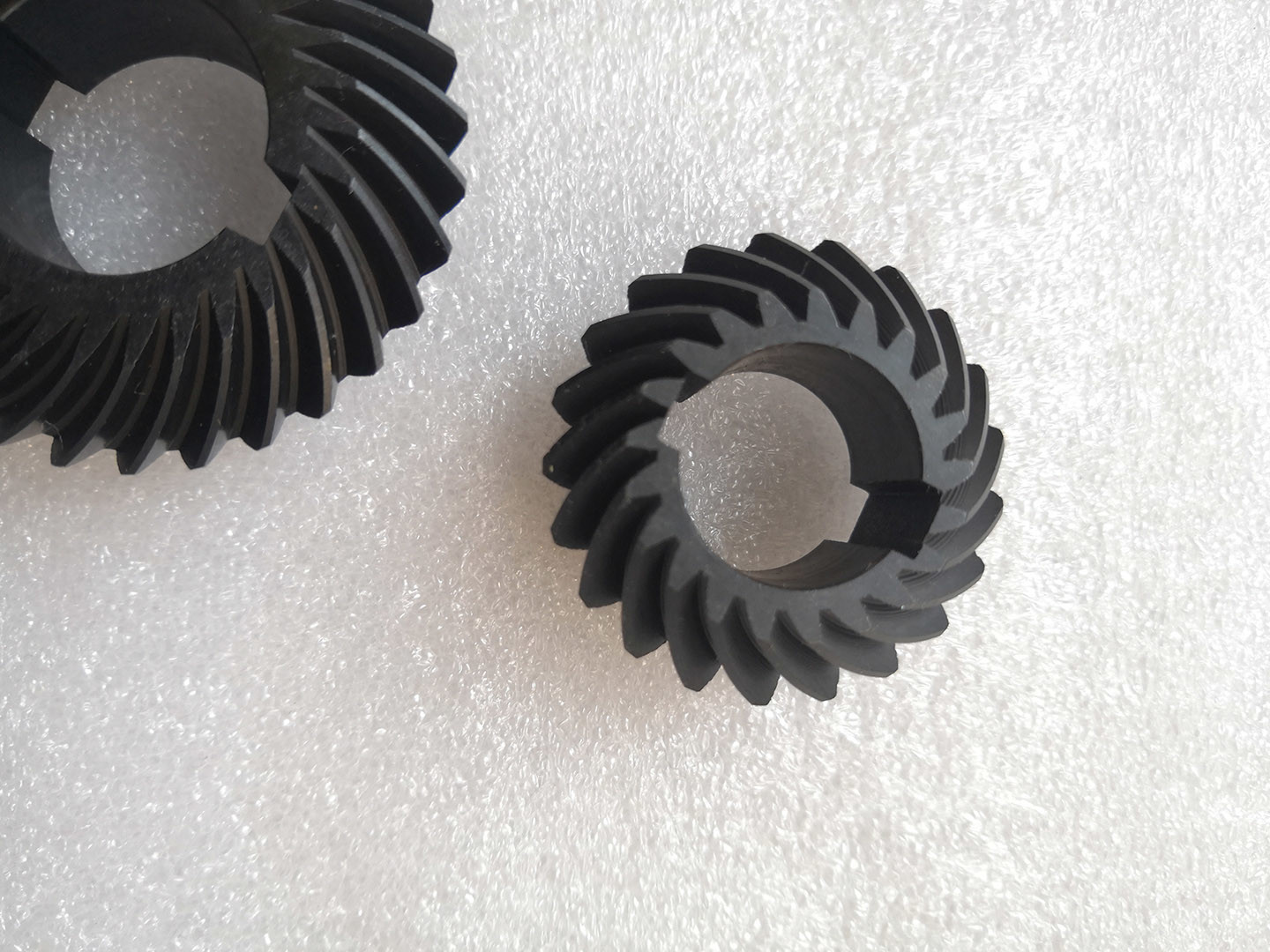

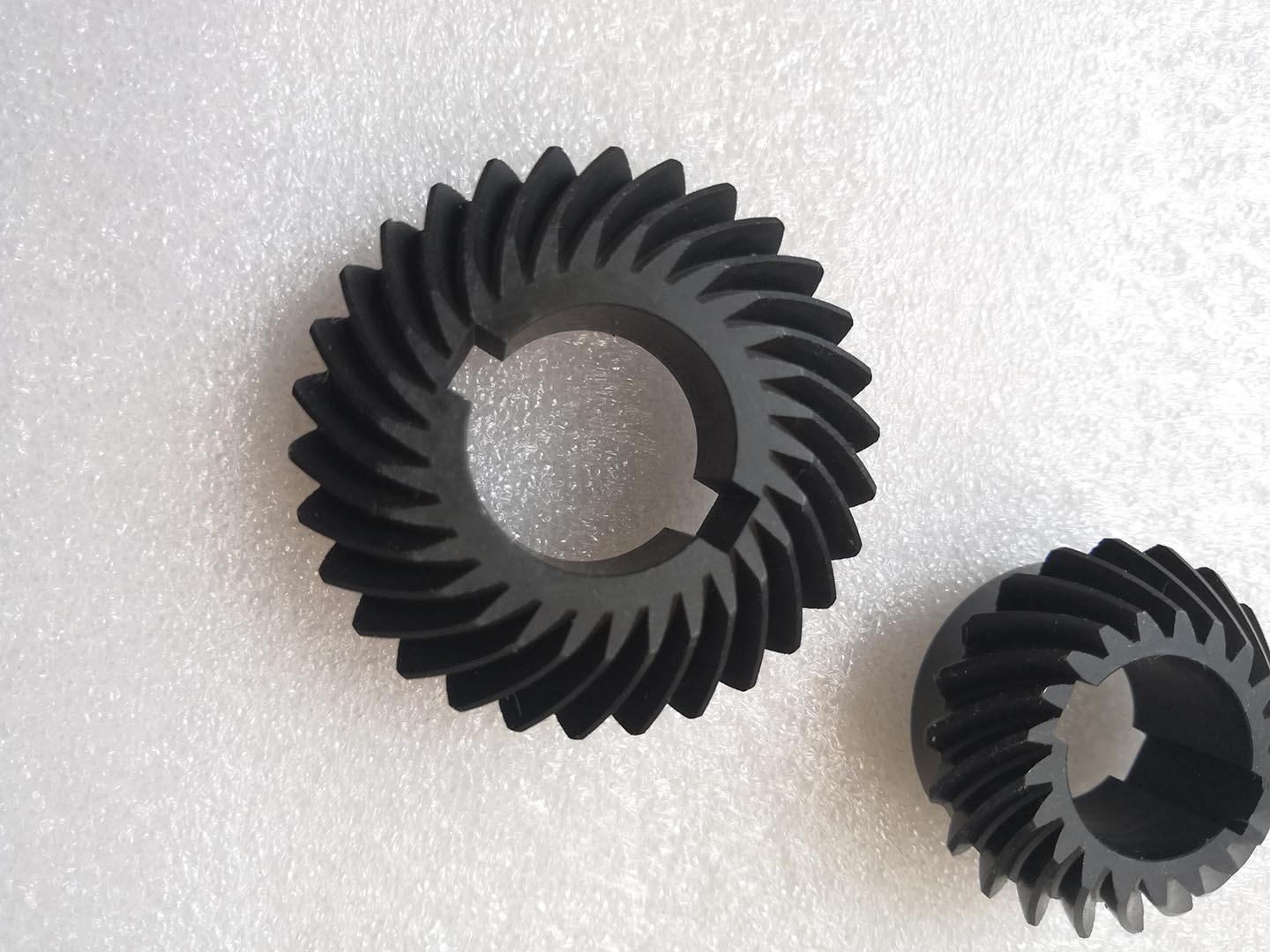

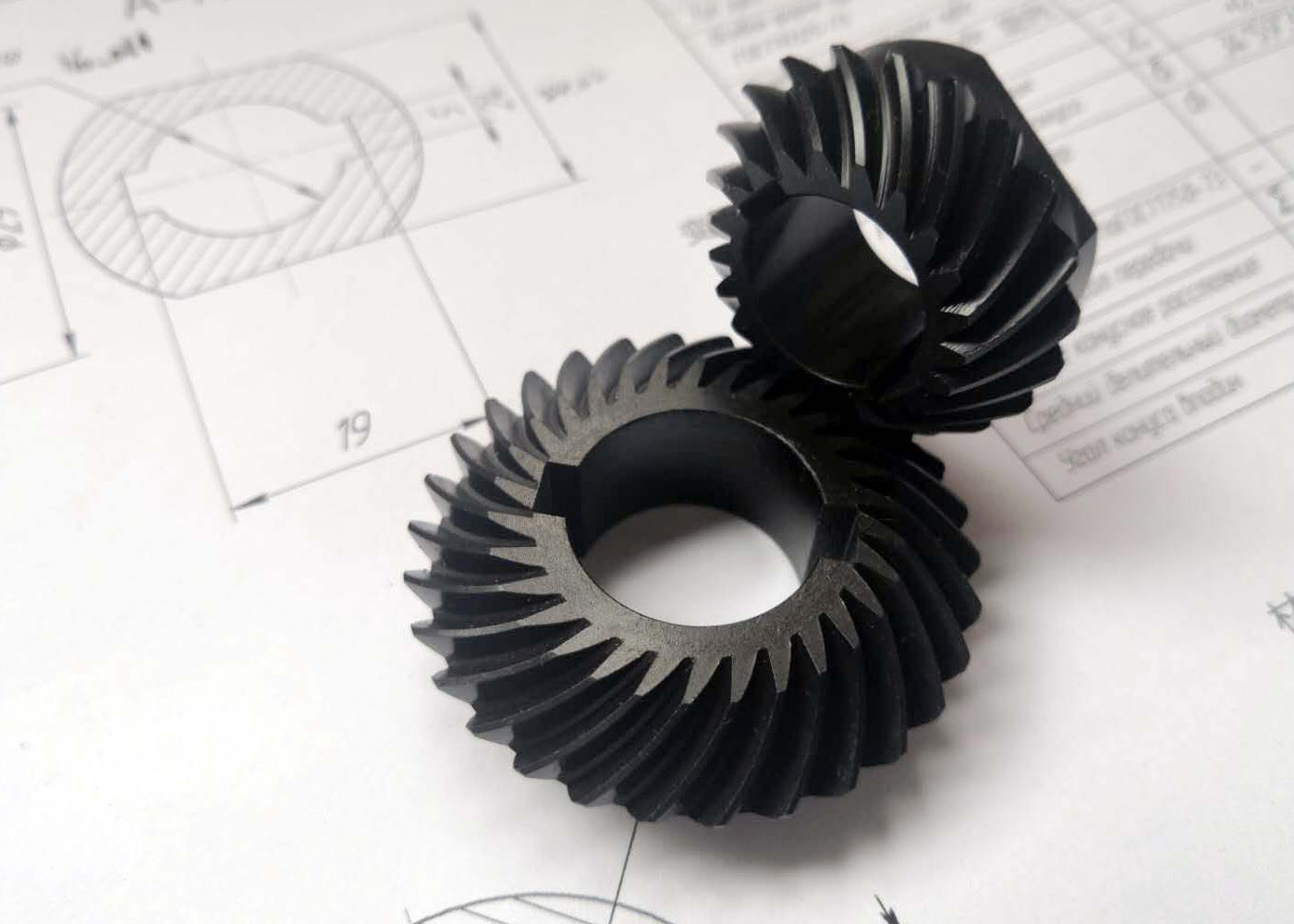

1) Description du jeu de pignons coniques spiraux
Les engrenages coniques spiraux peuvent être fabriqués selon les types Gleason (arc circulaire avec profondeur de dent non constante),
les types Oerlikon et Curvex (arc circulaire avec profondeur de dent constante), Klingelnberg Cyclo-Palloid
(Épicycloïde avec profondeur de dent constante) ou Klingelnberg Palloid. Les engrenages coniques spiraux ont les mêmes
avantages et inconvénients par rapport à leurs cousins à denture droite que les engrenages hélicoïdaux par rapport aux engrenages droits.
Les engrenages coniques droits ne sont généralement utilisés qu'à des vitesses inférieures à 5 m/s, ou, pour les petits engrenages, 1000 tr/min
| Produits | Jeu de pignons coniques spiraux |
| Fabriqué sur mesure | √ |
| Matériau | 20CrMo |
| Fabrication des dents d'engrenage | Fraisage des engrenages |
| Rectification des dents d'engrenage | 1.5 |
| Module (M) | |
| Nombre de dents (Z) | 21/30 |
| Angle de pression (α) | 20° |
| Angle d'hélice | 35° |
| Classe de précision | ISO 7 Grade/ AGMA 11Grade |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62HRC |
| COMPARISON DES QUALITÉS DE CODE ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Équipement de production
Processus de production
Forgeage Usinage Coupe
Traitement thermique Rectification Inspection
