| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22081503 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $70/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Diamètre extérieur: | 630 mm | Angle d'axe: | 90° |
|---|---|---|---|
| DP: | 2.54 | Matériel: | 17CrNiMo6 |
| Angle de lancement: | 57° 38' | Angle de racine: | 54'26" |
| Mettre en évidence: | Pignon conique de Gleason de 10 modules,Axe de meulage d'engrenage de transmission,Axe d'engrenage de transmission de 10 modules |
||

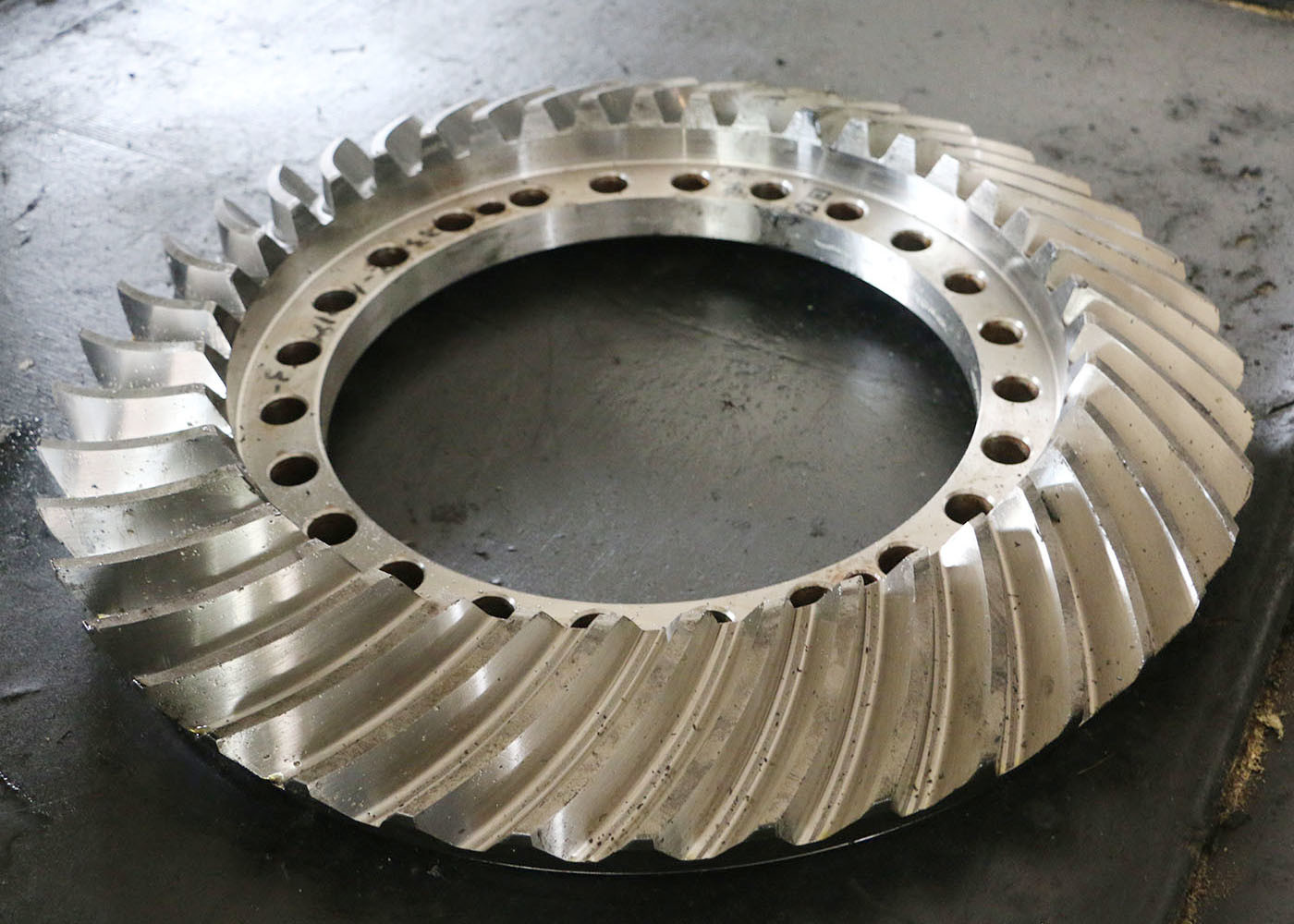

1) Description des engrenages à béquille spriale
Les engrenages en forme de spirale sont des engrenages en forme de spirale avec des dents hélicoïdales placées sous un angle de 90 degrés.
Les dents sont conçues avec une légère courbure pour offrir une meilleure souplesse et traction.
2) Caractéristiques des engrenages à béquille en spirale
Les engrenages en spirale sont conçus pour des applications nécessitant une vitesse élevée et une puissance de couple élevée.
Ils peuvent aider à réduire les coûts pour les consommateurs en offrant des performances durables avec un minimum de réparations
Avec les engrenages à virage en spirale, il n'y a pas besoin de décalage et le risque de surchauffe est considérablement réduit.
Les dents incurvées et la traction plus profonde entre ces dents assurent une plus grande disponibilité des actifs pour améliorer la flexibilité
les performances et prolonger la durée de vie des équipements.
| Produits | L'axe d'engrenage de la béquille en spirale |
| Fabriqué sur mesure | √ |
| Matériel | 17CrNiMo6 |
| Fabrication de dents d'engrenage | Frénage des engins et broyage des dents des engins |
| Module | 10 |
| Dentissage à l'équipement | √ |
| Nombre de dents (Z) | 58 |
| Angle de pression (α) | 20° |
| Angle de plomb | 35° |
| Grade de précision | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
