| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22081503 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $70/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| longueur: | 503 mm | Angle d'axe: | 90° |
|---|---|---|---|
| DP: | 3.907 | Matériel: | 20CrMnTi |
| Angle de lancement: | 16°13° | Angle de racine: | 14°51' |
| Mettre en évidence: | Arbre de transmission en spirale Gleason à 6,5 modules,engrenages et arbres de transmission |
||

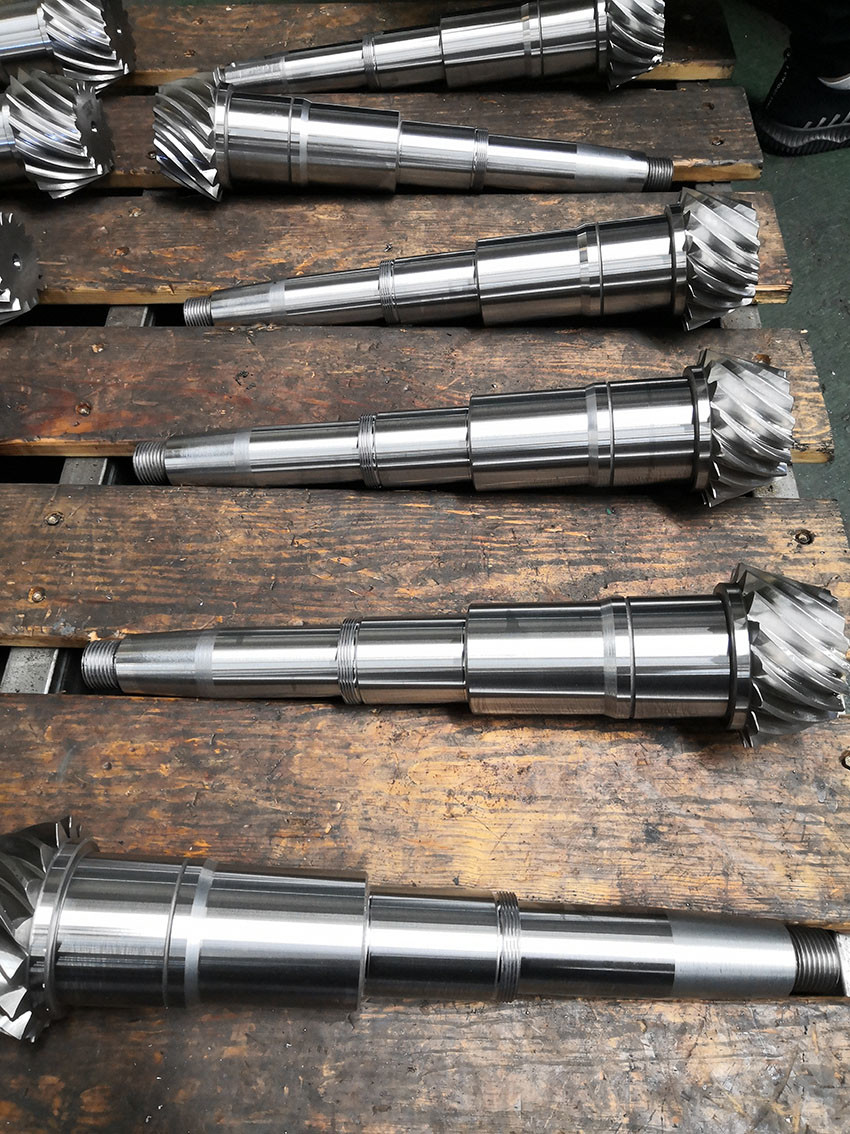

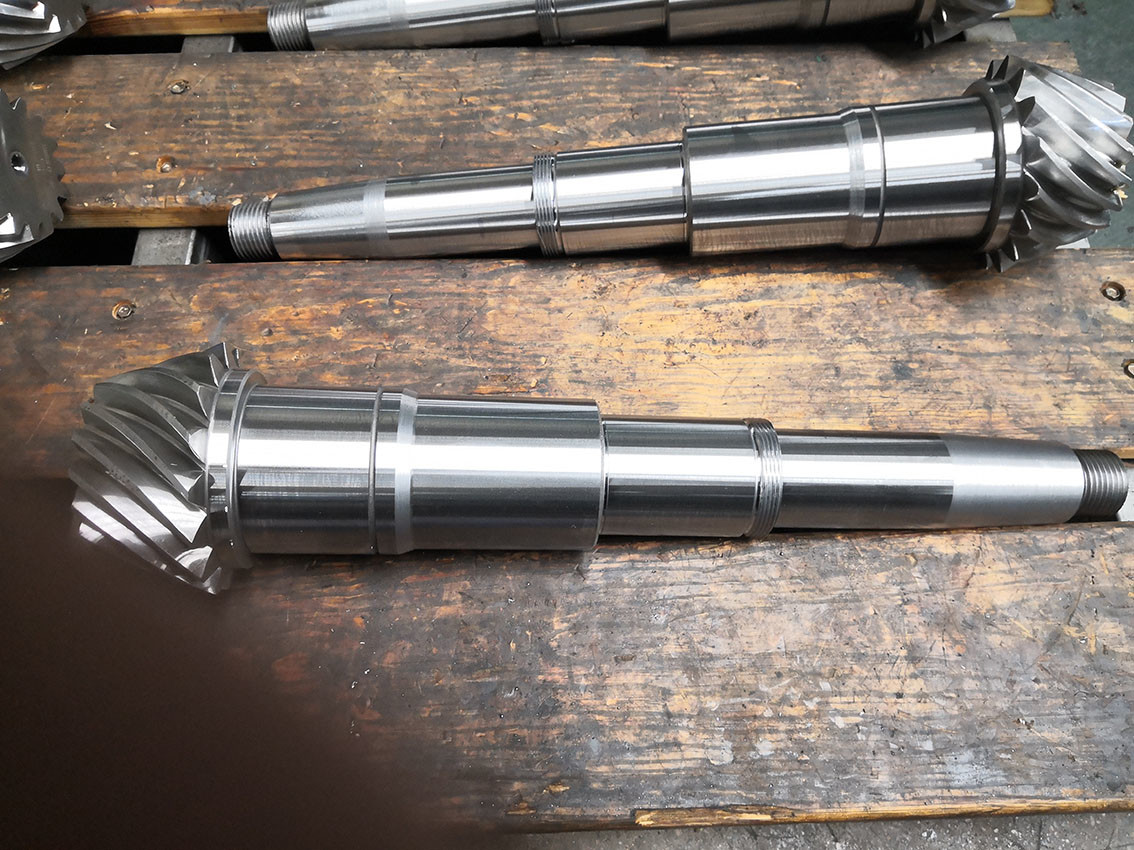

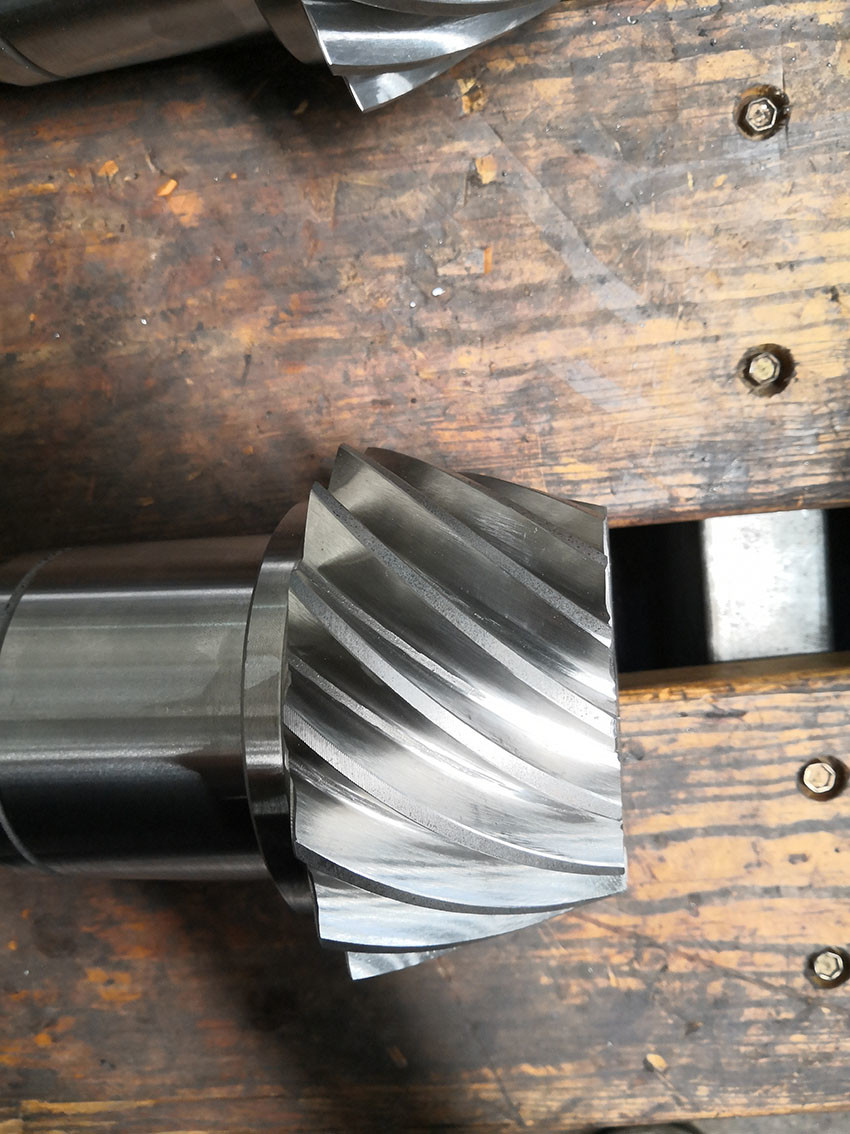

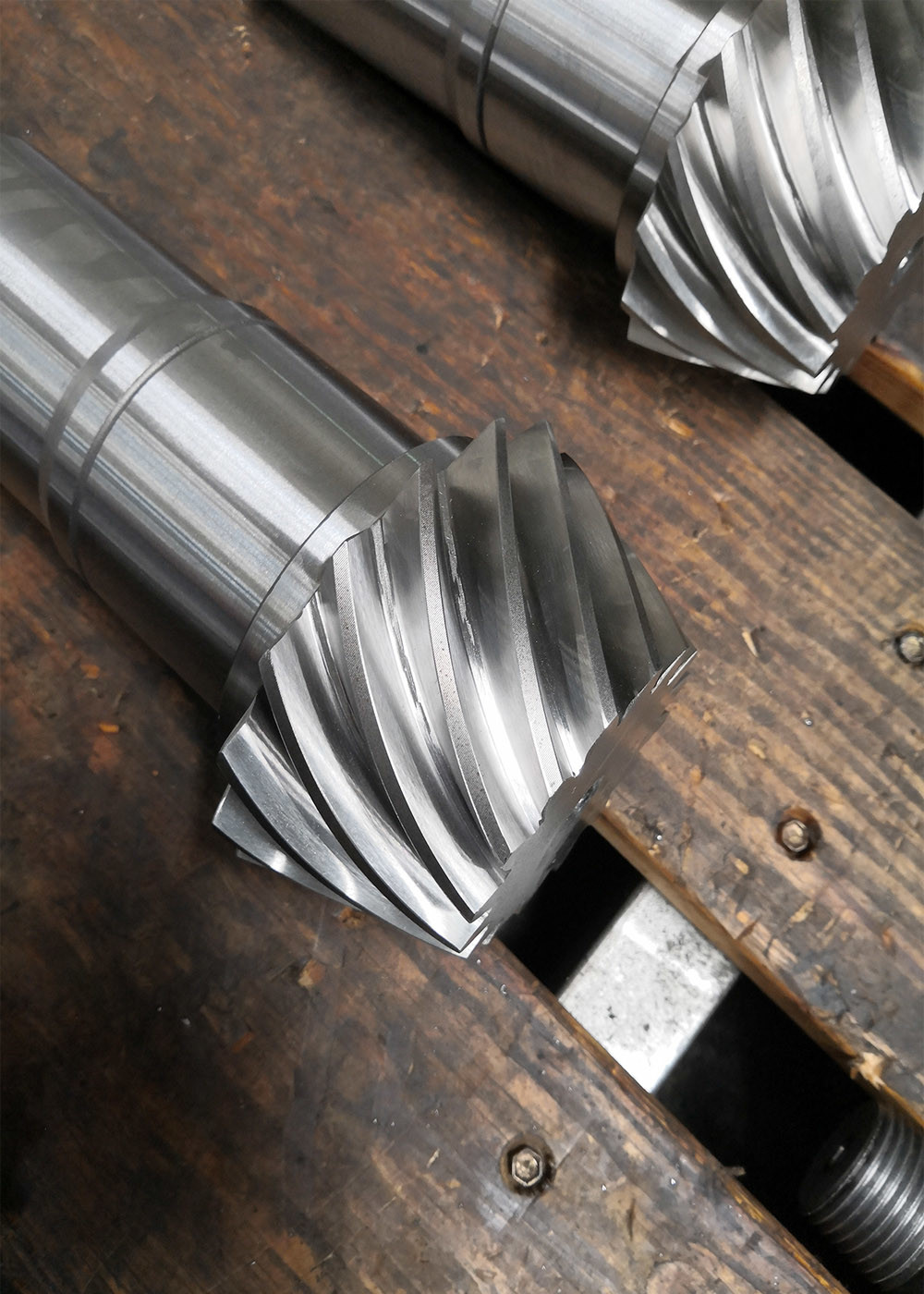

1) Description de l'arbre d'engrenage conique en spirale
Cet engrenage conique en spirale est de 6,5 M 16T avec une longueur totale de 503 mm
La rugosité de l'arbre est Ra 0.8
Le diamètre extérieur est Φ119.07
2) Fabrication d'engrenages coniques en spirale
Le matériau est trempé et revenu 260-280 HB
Traitement thermique de cémentation 58-62 HRC
Profondeur de la couche durcie 1,4-1,8 mm
Dureté du noyau 35-42 HRC
Fraisage d'engrenages et rectification d'engrenages
| Produits | Arbre d'engrenage conique en spirale |
| Fabriqué sur mesure | √ |
| Matériau | 20CrMnTi |
| Fabrication des dents d'engrenage | Fraisage d'engrenages/Rectification d'engrenages |
| Rectification des dents d'engrenage | √ |
| Module (M) | 6.5 |
| Nombre de dents (Z) | 16 |
| Angle de pression (α) | 20° |
| Angle d'hélice | 35° |
| Qualité de précision | ISO 6 Grade/ AGMA 11Grade |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62HRC |
| COMPARAISON DES QUALITÉS DE CODE ACIER | |||||
| CHINE/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Équipement de production
Processus de production
Forgeage Usinage Coupe
Traitement thermique Rectification Inspection
