| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GS220805003 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $850.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, D/P, Western Union, T/T |
| Capacité d'approvisionnement: | 300 morceaux/mois |
| Matériel: | 17CrNiMo6 | Le tonnerre: | 37.699 |
|---|---|---|---|
| Angle hélicoïdal: | 23° | Grade de qualité: | Catégorie d'OIN 6 |
| Largeur de dents: | 120 mm | Angle de pression: | 20° |
| Mettre en évidence: | Axe d'engrenage de transmission de motivation essentielle,axe en acier de la motivation 17CrNiMo6 essentielle,Axe d'engrenage de transmission de 12 modules |
||

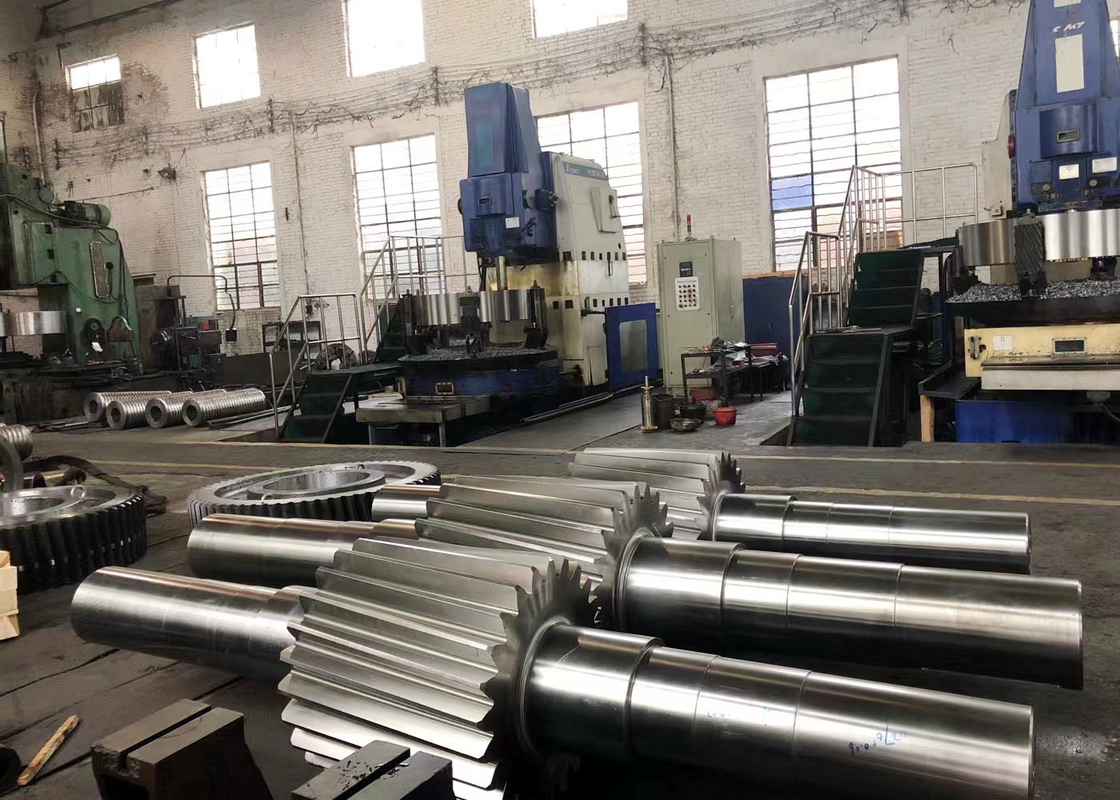

Pièces détachées de transmission - 17CrNiMo6 en acier à entraînement principal
1) Caractéristiques de l'arbre d'engrenage hélicoïdal
Les engins travaillant avec des forces de poussée produites dans la direction axiale.
2) Données techniques de base de l'engrenage hélicoïdal
a) Module ((m): le module est l'unité de mesure qui indique la taille ou la taille d'un engin.
b) Nombre de dents ((z): Nombre de dents d'engrenage
c) Diamètre de référence: Diamètre de référence ((d) = m×z
| Produits | L'échafaudage hélicoïdal à gauche |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| ÉquipementLes dentsProduits manufacturés | Le broyage des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 12 |
| Nombre de dents (Z) | 23 |
| Angle de pression (α) | 20° |
| Angle de plomb | 30° |
| Grade de précision | Niveau ISO 6 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
