| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | GS220805002 |
| Quantité de commande min: | 5 morceaux |
| Prix: | $850.0/Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, D/P, Western Union, T/T |
| Capacité d'approvisionnement: | 300 morceaux/mois |
| Matériel: | 17CrNiMo6 | Module: | 16 |
|---|---|---|---|
| Le tonnerre: | 50.265 mm | Roughness (graisseuse): | Pour les appareils de traitement de l'air6 |
| Direction: | La main gauche | Largeur de dents: | 110 mm |
| Mettre en évidence: | Vitesse rectifiant l'axe hélicoïdal de pignon,axe de sortie en acier de la boîte de vitesse 17CrNiMo6,axe hélicoïdal en acier du pignon 17CrNiMo6 |
||

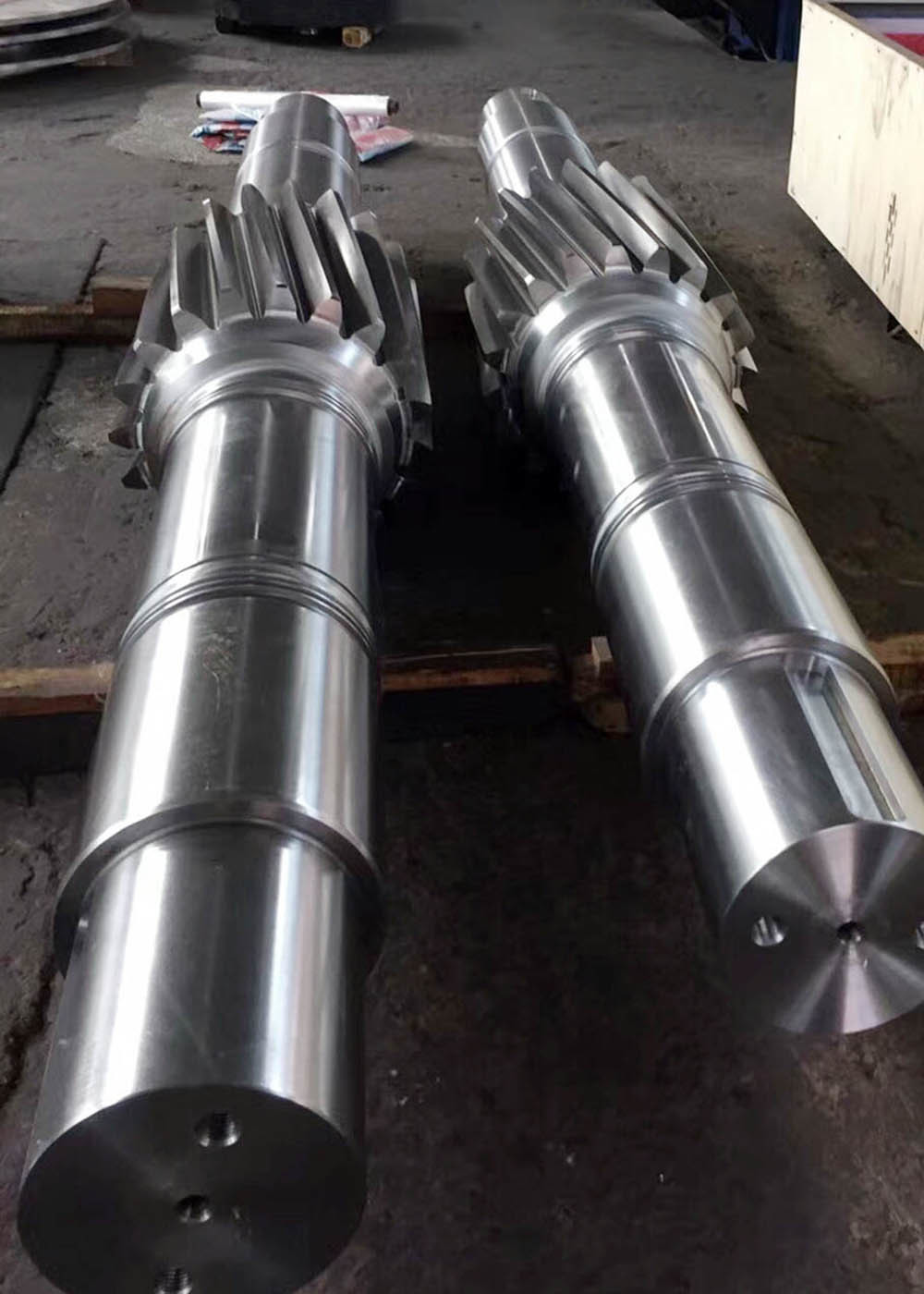

Dépannage de l'engrenage de transmission de l'engrenage d'engrenage- 17CrNiMo6 acier hélicoïdal
1) Description des engins hélicoïdaux
L'engrenage hélicoïdal est un engrenage cylindrique avec des dents hélicoïdes.
2) Direction de l'engrenage hélicoïdal
Main droite et main gauche
3) Caractéristiques des engins hélicoïdaux
Les engrenages hélicoïdaux peuvent supporter plus de charge que les engrenages à éperons.
Une force de poussée axiale causée par la forme de l'hélice.
| Produits | L'échafaudage hélicoïdal à gauche |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | engrenages cylindriques |
| ÉquipementLes dentsProduits manufacturés | Le broyage des engins |
| Dentissage à l'équipement | √ |
| Module (M) | 16 |
| Nombre de dents (Z) | 17 |
| Angle de pression (α) | 20° |
| Angle de plomb | 25° |
| Grade de précision | Niveau ISO 6 à 7 |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
