| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB2207003 |
| Quantité de commande min: | 2 ensembles |
| Prix: | $70/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 62 jours |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 500 ensembles/mois |
| Longueur: | 503 mm | Angle d'axe: | 90° |
|---|---|---|---|
| Module: | 6,5 | Diamètre extérieur: | 119.07 |
| Direction: | Droit | Dureté: | 58-62 HRC |
| Mettre en évidence: | Axe en spirale droit de pignon conique,module en spirale de l'axe de vitesse 6,5 |
||

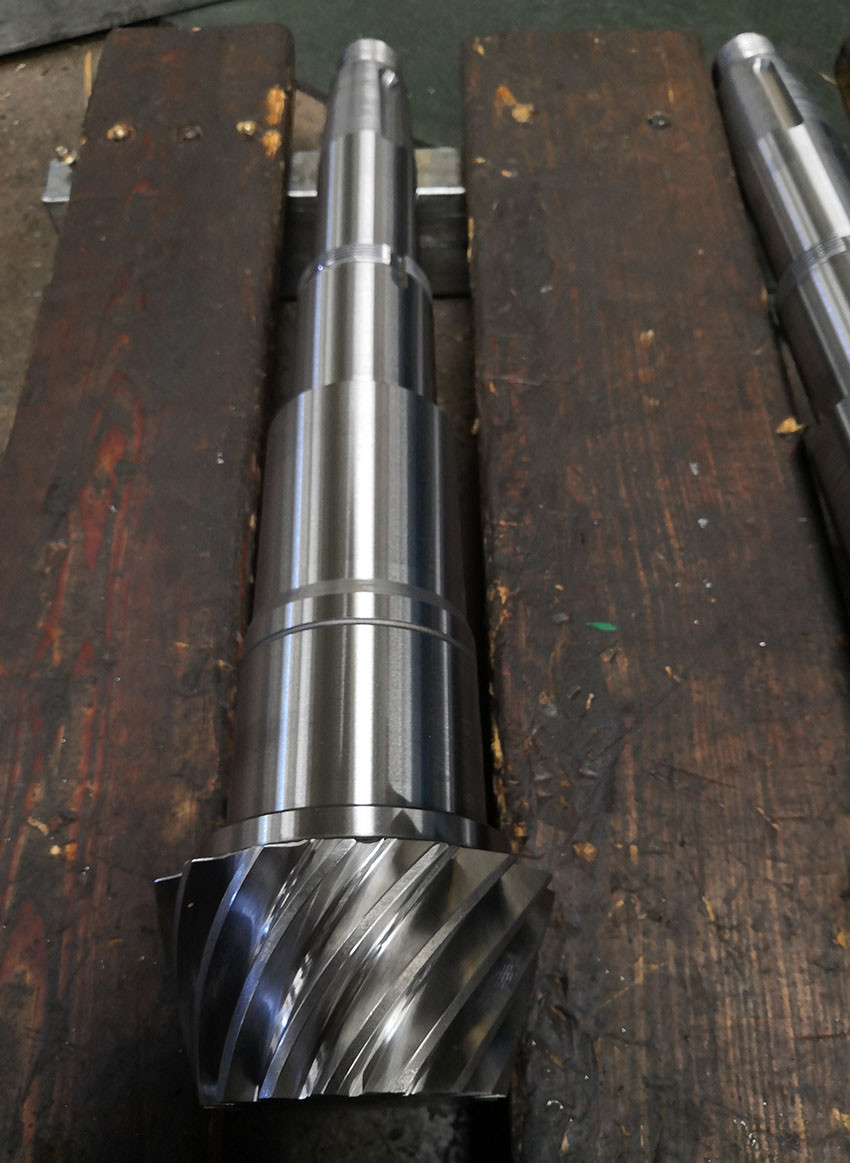

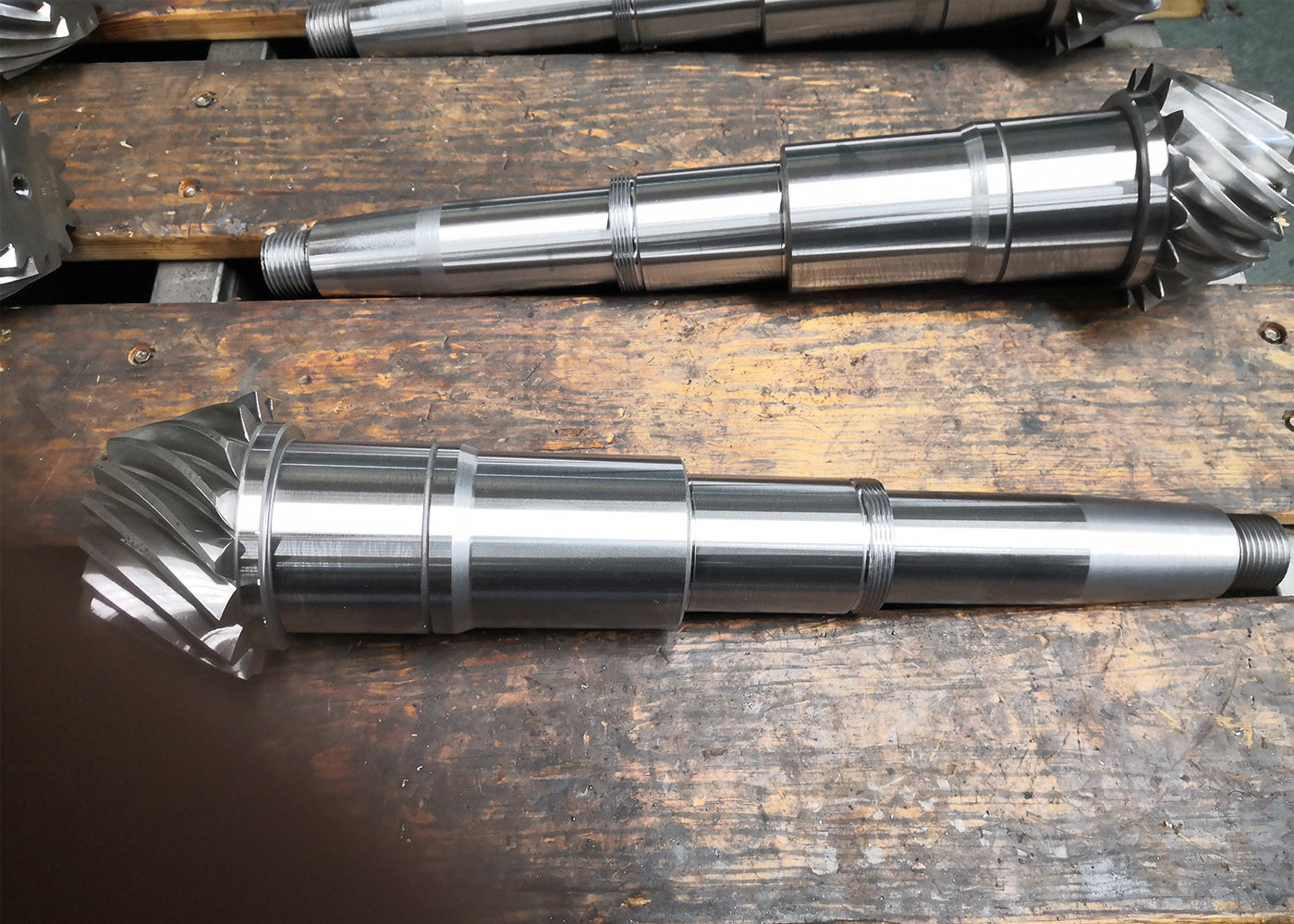

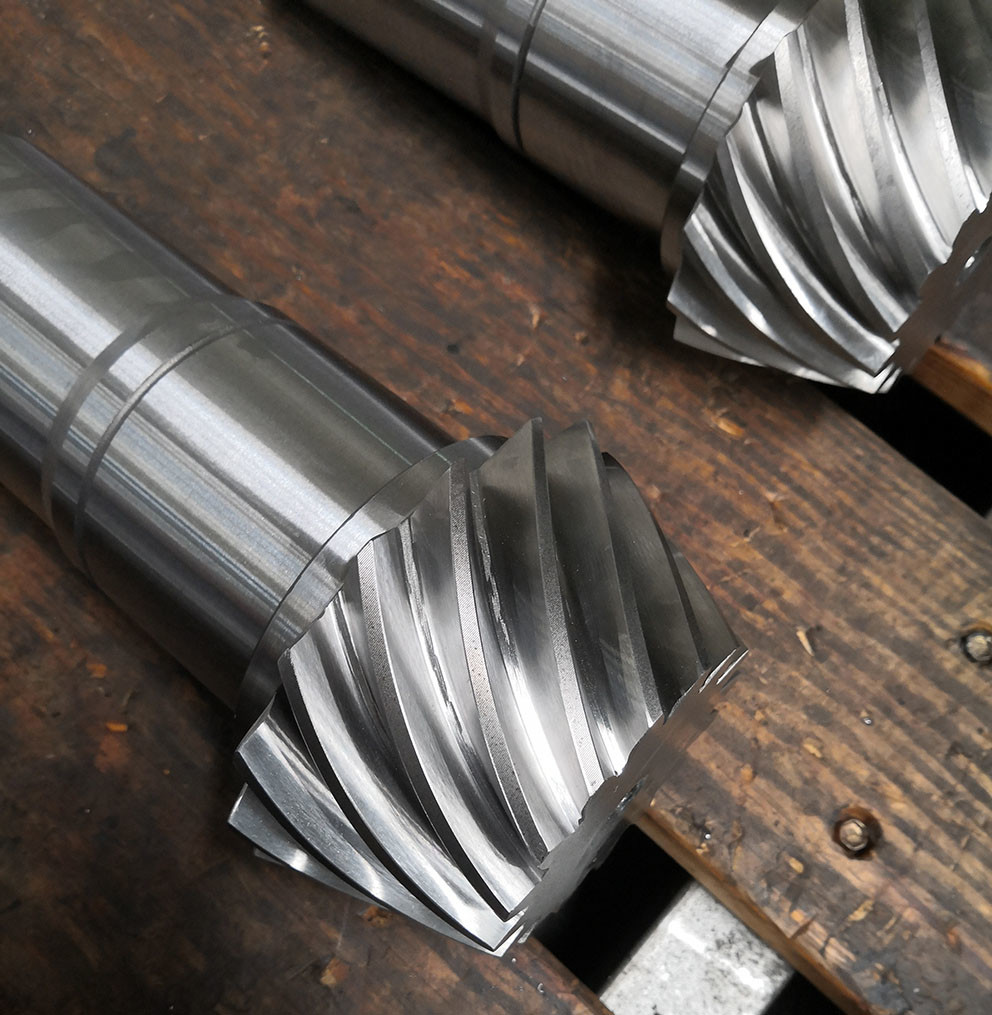

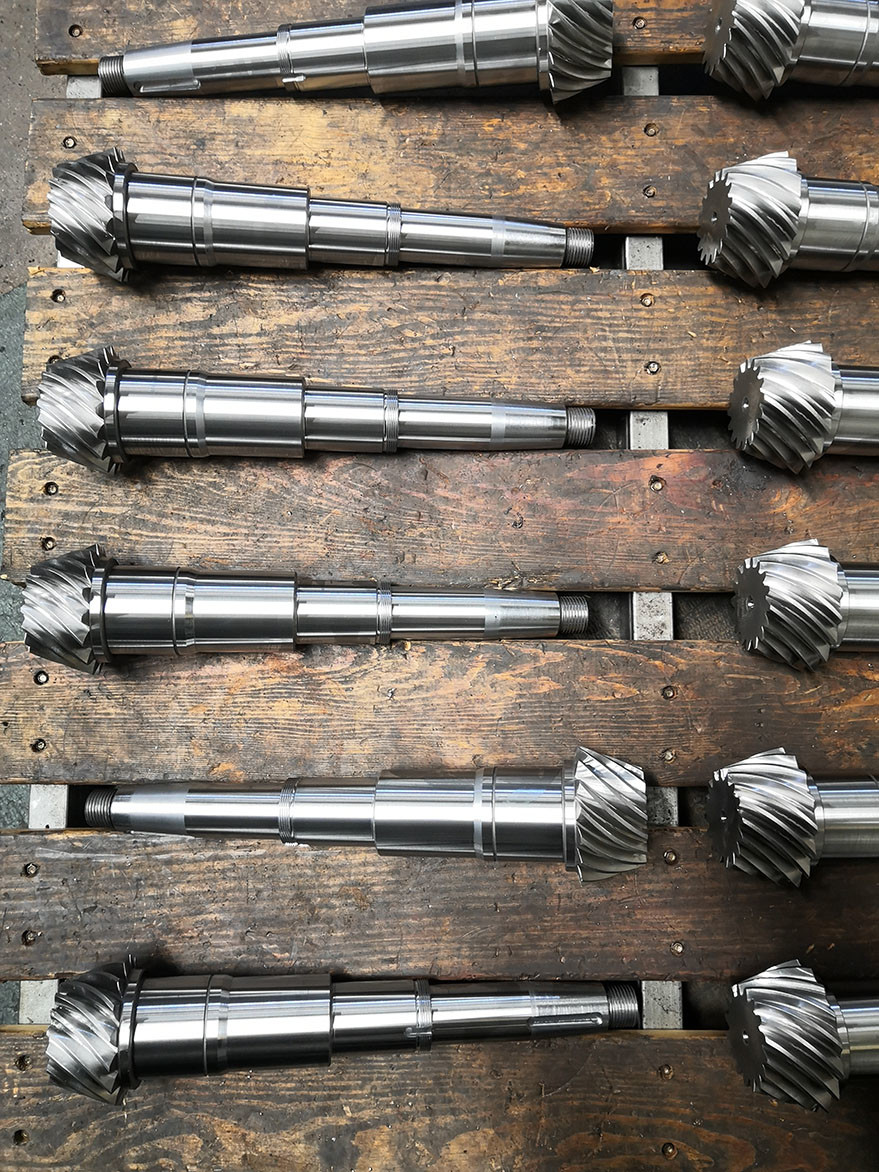

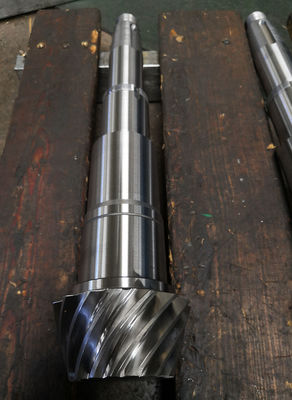

1) Description de l'engrenage en forme de spirale
Ce roulement en spirale est 6.5M 16T avec une longueur totale de 503mm
La rugosité de l'arbre est de Ra 0.8
Le diamètre de la pointe estΦ119. Pour les autres07

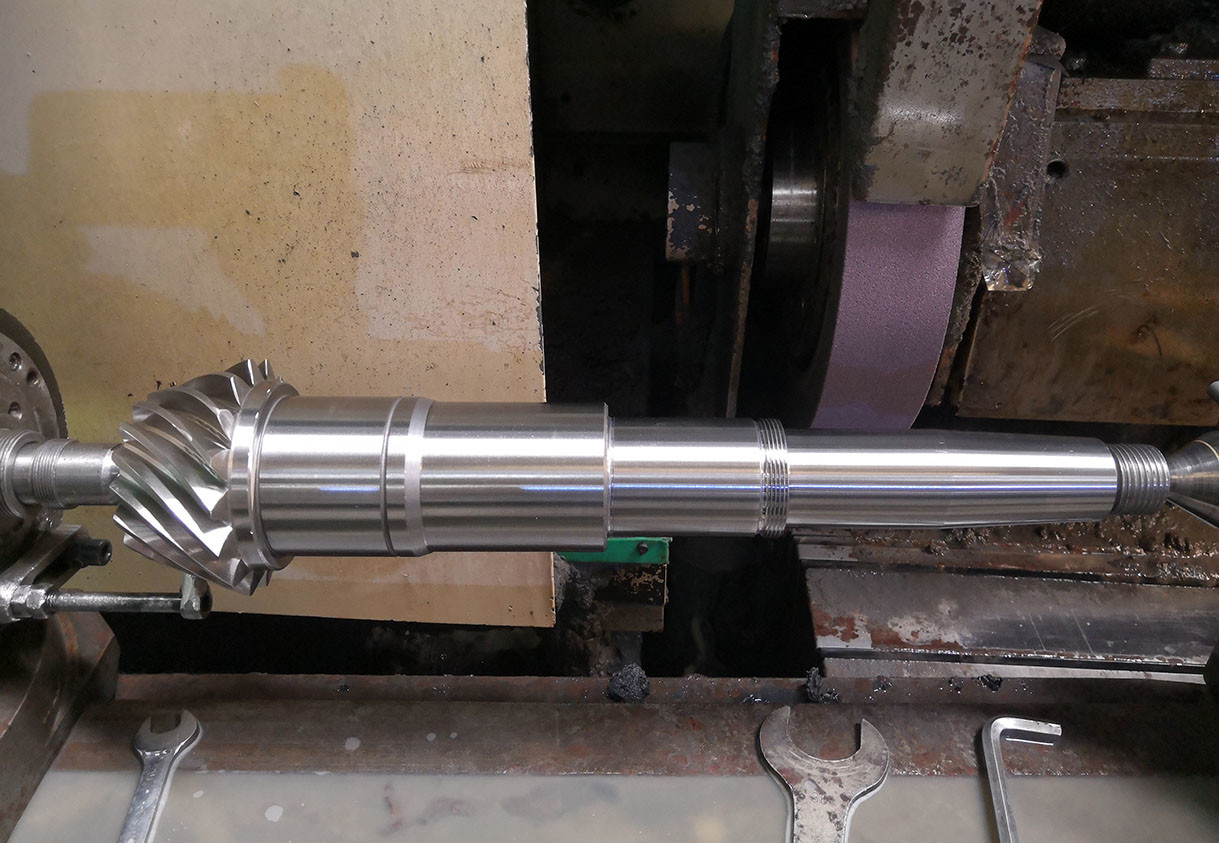

2) Fabrication d'engrenages à billes en spirale
Matériel est Qenching et tempérage 260-280 HB
Traitement thermique par carburation 58-62 HRC
Profondeur de couche durcie de 1,4 à 1,8 mm
Dureté du noyau 35-42 HRC
Trains de frittage
| Produits | L'axe d'engrenage de la béquille en spirale |
| Fabriqué sur mesure | √ |
| Matériel | 20CrMnTi |
| Fabrication de dents d'engrenage | Frisage des engrenages ou broyage des engrenages |
| Dentissage à l'équipement | √ |
| Module (M) | 6.5 |
| Nombre de dents (Z) | 16 |
| Angle de pression (α) | 20° |
| Angle de plomb | 35° |
| Grade de précision | La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon. |
| Traitement thermique | Carburation |
| Dureté de surface | 58 à 62 HRC |
| Comparaison des codes de qualité de l'acier | |||||
| Chine/Royaume-Uni | ISO (en anglais) | Le GOST | Pour l'ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | Pour les appareils à commande numérique | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | La SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | La SNCM420 | |
