| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | YIZGEAR |
| Numéro de modèle: | SB22072701 |
| Quantité de commande min: | 1 ensemble |
| Prix: | $300/ Piece |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 500 SET/month |
| DP: | 3.09 | le module: | 8.22 |
|---|---|---|---|
| Les dents d'engrenage numérotent: | 12 et 33 | Matériel: | AISI 4320 |
| Traitement thermique: | Carburation | Fabrication Traitement: | Meulage de vitesse |
| Mettre en évidence: | Ensemble en acier de pignon conique d'AISI 4320,Pignon conique DP3.09 d'hélice,ensemble en acier de pignon conique de 12T 33T |
||

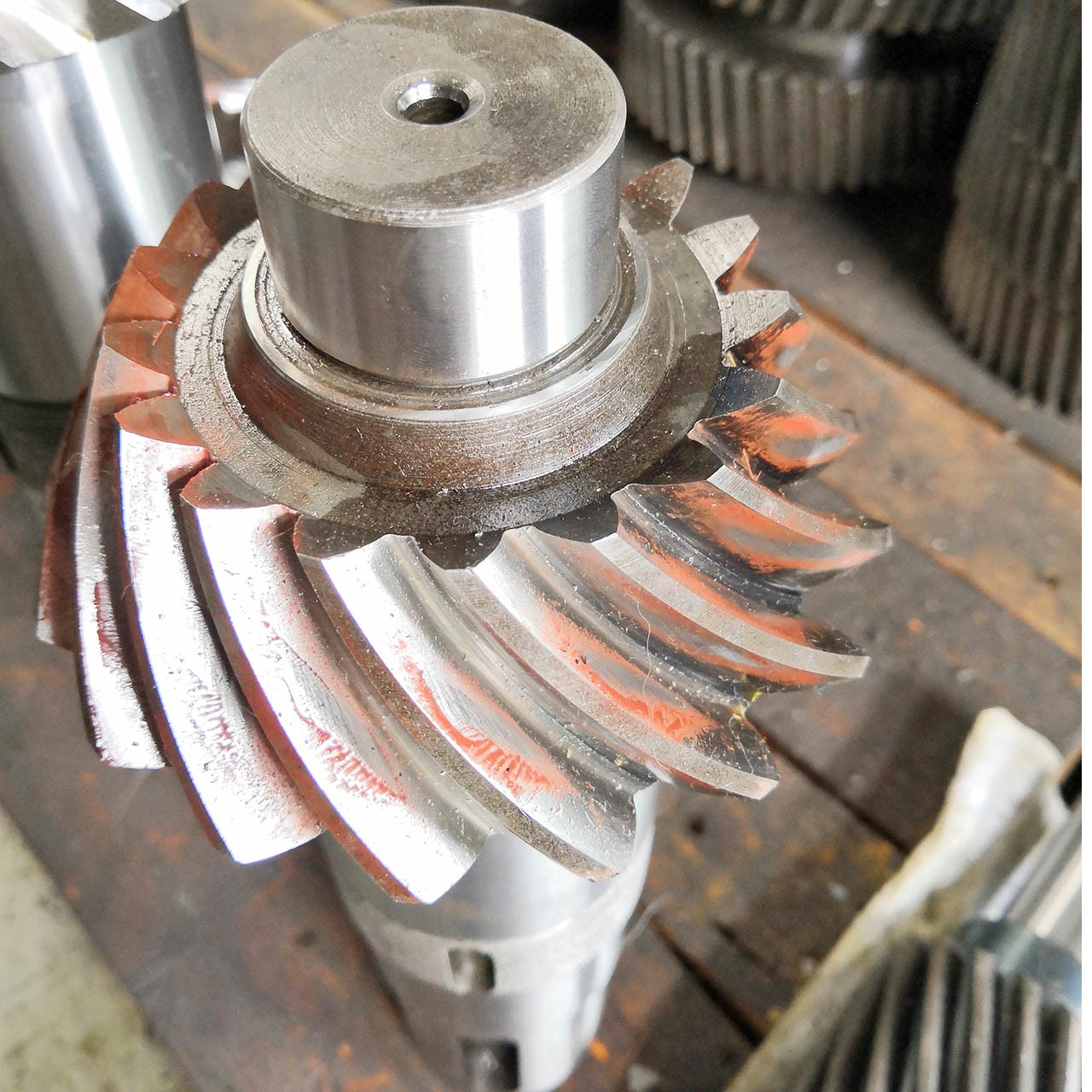

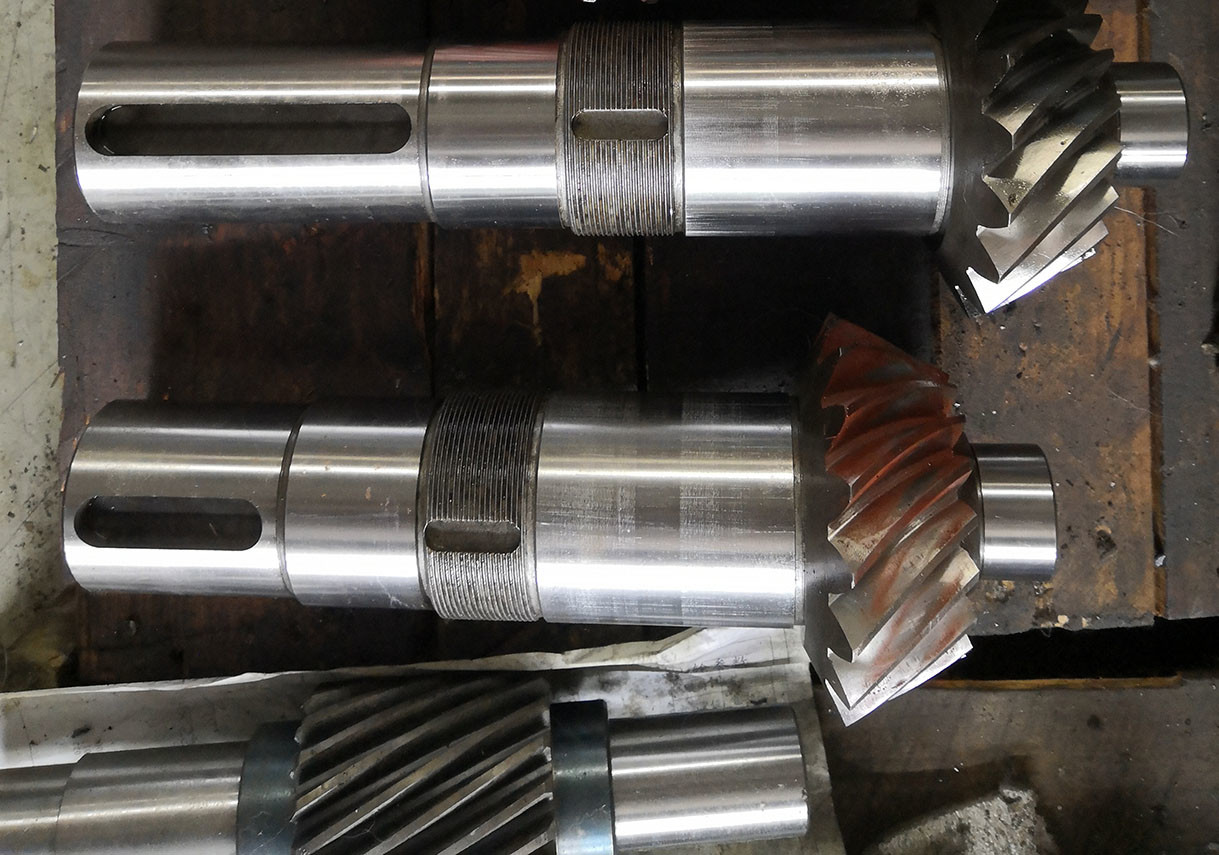

1) Applications de l'engrenage conique spiral
Train à grande vitesse, système de forage pétrolier, automobiles
2) Caractéristique de l'engrenage conique spiral
L'engrenage conique spiral avec un angle hélicoïdal des dents en spirale, peut offrir une résistance plus élevée et moins de bruit.
| Produits | Engrenage conique spiral |
| Fabriqué sur mesure | √ |
| Type de profil d'engrenage | Gleason |
| Fabrication des dents d'engrenage | Rectification des dents d'engrenage |
| DP | 3.09 |
| Angle de travail/Angle d'arbre | 90° |
| Nombre de dents (Z) | 12&33 |
| Angle de pression (α) | 20° |
| Angle d'avance | 35° |
| Matériau | AISI 4320 |
| Traitement thermique | Cémentation |
| Dureté de surface | 58-62HRC |
| COMPARAISON DES QUALITÉS DE CODE ACIER | |||||
| CHINE/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
Équipement de production
Processus de production
Forgeage Usinage Coupe
Traitement thermique Rectification Inspection
